综合办公建筑空调通风排烟系统初步设计初设图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑设计面积:12000平方米
  • 图纸设计深度:方案(初设图)
  • 参考图纸:20张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:单式泵,双管制,闭式
  • 送风方式:散流器送风
  • 项目所在地:广西

附件详情

一、项目概要:
该项目位于南宁市,建筑面积12000平方米....
二、冷热源:
采用水冷式冷机组中央空调系统,采用2台制冷量为879W的水冷式冷水机组,设计冷冻供回水温度为7℃/12℃...
三、空调系统:
1.空调水系统采用二管制闭式循环一次泵系统。
2.多功能厅采用低速全空气空调方式。其余场所采用风机盘管加新风系统...
四、排烟系统:
1.地下一层设机械排烟系统,按6次/h计,1~13内走道设机械排烟系统,排烟量按最大防烟分区面积每平方米不小于120m/h.m 计。
2.防烟楼梯间、前室及合用前室采用机械加压送风系统...
五、通风系统:
1.地下一层设全面机械排风兼排烟系统,地下一层车库为自然进风。
2.水泵房、变配电间、发电机房、设备间及卫生间设机械排风系统。
3.变配电间夏季采用空调降温,另设空调系统...

图纸共20张。

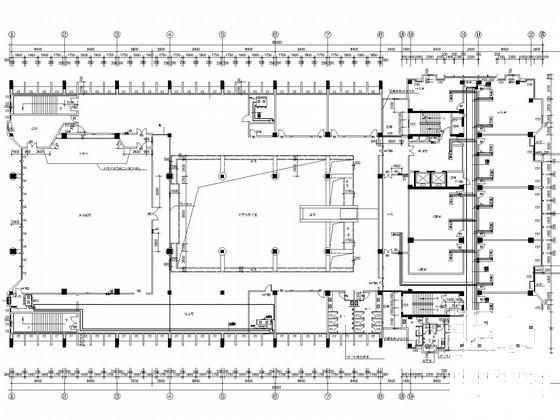

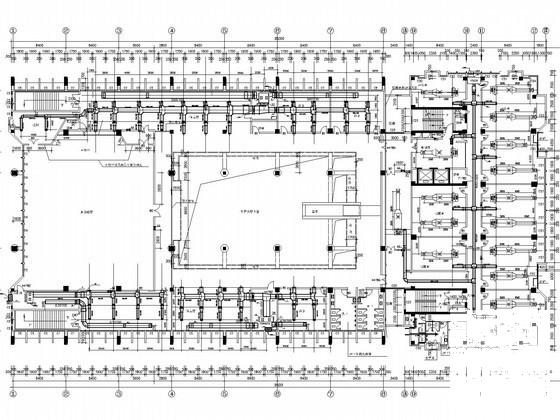

空调水系统平面

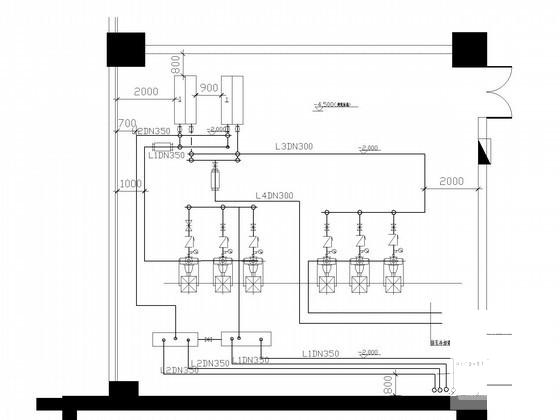

地下室空调机房 平面布置图

空调水系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 建筑初步设计图纸 - 1
    建筑初步设计图纸 - 1
  • 建筑初步设计图纸 - 2
    建筑初步设计图纸 - 2
  • 建筑初步设计图纸 - 3
    建筑初步设计图纸 - 3
  • 建筑初步设计图纸 - 4
    建筑初步设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
