2层世博展馆空调通风初步设计CAD初设图纸

附件详情

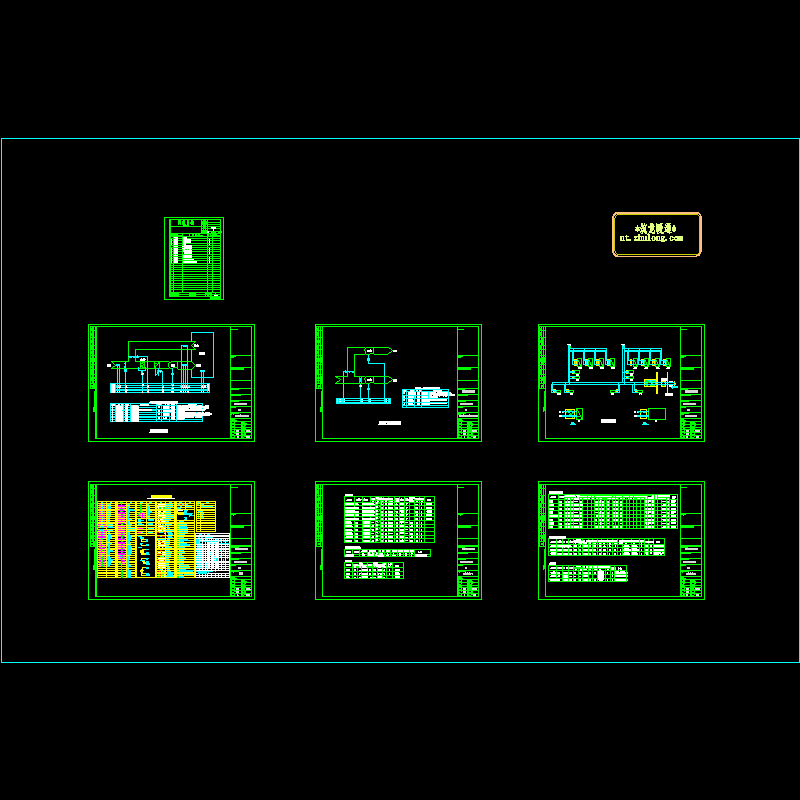

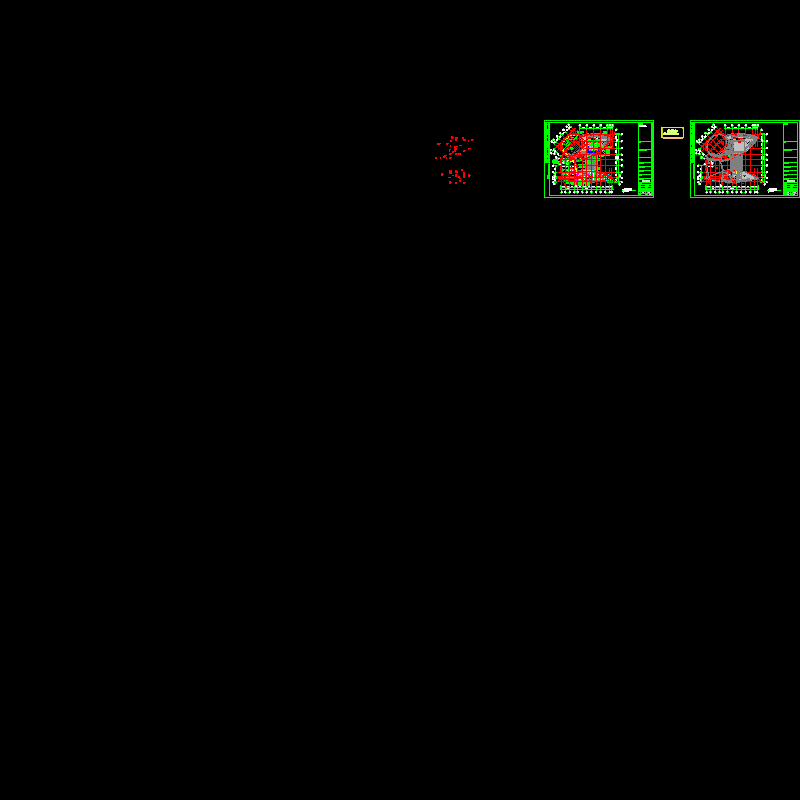

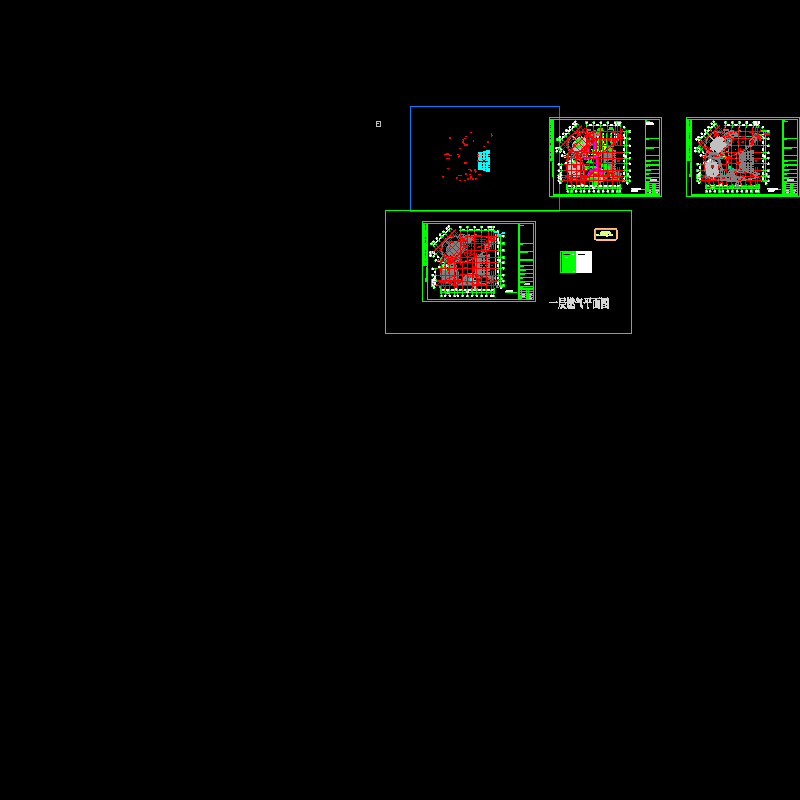

稿件为上海世博会某国展空调通风及燃气初步设计图纸；馆规划用地面积:6000m2，工程性质为临时性外国自建展览馆，总共两层，总高度17.15m，其中一层为入口安检与室内排队等候区，三个主要的展厅以及餐厅和厨房；二层分为南北两个区，之间是连接的室外屋顶花园。南面是行政办公区，包括工作站，员工餐厅和员工更衣淋浴卫生间；北面是VIP区域，包括一个多功能厅，备餐间和休息区。
设计内容：该项目的空调系统，卫生间、服务间及与空调系统相结合的排风系统，消防防排烟系统设计。工程空调冷负荷1554kW；单位面积的冷负荷指标为259w/m2。一层等候区、展前展厅、主展厅、展后展厅、餐厅、多功能厅、办公区、员工餐厅采用定风量一次回风全空气空调系统。等候区采用喷口侧送风，地面地沟回风。展前展厅采用吊顶旋流风口顶送风，吊顶设置回风口集中回风……

编制于2009年，图纸共14张。
