3层2010世博会沙特馆暖通CAD施工图纸

2010世博会沙特馆暖通施工图

一、项目概述

世博会沙特国家馆位于世博会黄浦江东园区浦明路与高科西路交汇处的西南角，其西北侧隔绿化带与黄浦江相望。西南侧为入口广场和印度不丹馆，通过它可与世博园的高架平台相连，东南侧为北环路。沙特馆用地面积为7598.8m2，总建筑面积6126.1m2 ，建筑地上三层，半地下室一层，总高度20m2。本建筑属中型展览建筑，展览空间包括室内展览、灰空间展示和室外广场展示及屋顶空间展示多种类型，半地下室布置有设备用房、用于灰空间表演设备间及化妆间等，另在东侧设有一层VIP接待厅。

五、空调通风及冷热源

1、该项目展厅采用全空气系统进行空调降温，珍宝展厅采用地板送风、吊顶回风；一捧沙展厅采用侧下送风、吊顶回风的气流形式，新风经管道取自屋面。地下室的祈祷室、更衣室、化妆间等采用风机盘管加新风的空调系统形式，新风由吊顶式空气处理机提供，风机盘管吊挂安装，新风直接取自室外。 1.00m层、 19.10m层的VIP接待区及 办公室等采用风机盘管加新风的空调系统形式，新风由吊顶式空气处理机提供，此区域的风机盘管吊挂安装在吊顶内，新风直接取自室外。外环坡道、马道设置风机盘管进行降 温。 6.8m层的多媒体技术间、电专业房间及10.8m层的电专业房间采用VRV智能化空调系统，室内机采用两面出风或四面出风，室外机设于屋顶。

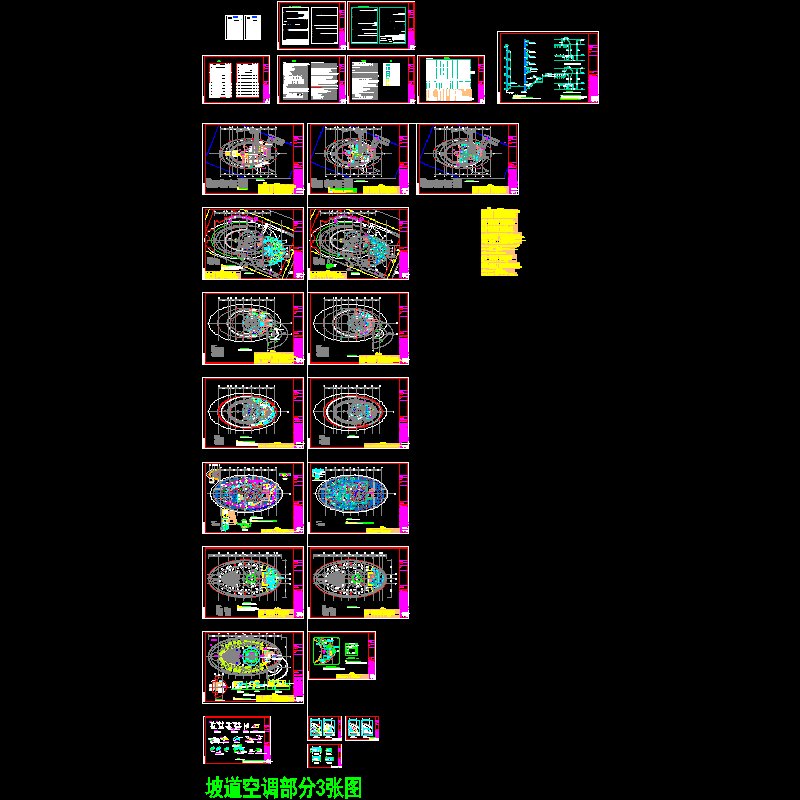

图片展示：

-2.2标高层通风平面图

2.2标高层空调通风平面图

-2.2标高层空调配管平面图

1.0标高层空调通风平面图

1.0标高层空调配管平面图

6.8m标高层空调通风平面

6.8m标高层空调配管平面

10.8m标高空调通风平面

10.8m标高层空调配管平面

桁架层空调通风平面

桁架层空调配管平面

19.2m标高层空调通风平面

19.2m标高层空调配管平面

屋顶空调通风平面

空调水系统原理图

珍宝展厅通风原理图

典型风管支架详图

典型水管支架详图

水管立管支架详图
