咖啡馆暖通施工图纸

• 设计详细说明：有

• 建筑类别：商业

• 建筑高度类型：多层建筑

• 建筑地上层数：二层

• 图纸设计深度：施工图

• 设计年代：近代

• 设计内容：空调,通风

• 空调系统：空气-水系统

• 水系统：双管制

• 项目所在地：山西

一.项目概要

1.该资料为大同市园林管理局开发建设的山西大同市文瀛湖湖滨咖啡馆室内给排水、采暖设计、空调设计。

2.本建筑体积小于5000m，故不设室内消火栓系统。

3.生活给水由市政给水管网供给.

4.空调系统冷热源为地源热泵，由甲方另行委托设计。

5.排水系统：生活污水排入化粪池后，排入市政管网。

二.管材,阀门

1.采暖管道均采用焊接钢管.管径小于或等于32mm采用螺纹连接,管径大于32mm采用焊接.

2.生活给水管衬塑钢管,法兰连接。

3.给水系统用铜球阀。

4.采暖系统散热器型号为内腔无砂四柱760散热器。

5.排水管采用机制离心铸铁管。

6.以上阀门、管道工作压力均为1.0MPa

三.系统安装

1.散热器安装及系统管道连接均按国标K402-1~2详图施工。

2.潜水排污泵安装及管道连接按国标01S305-17页详图施工。

3.穿地下室外墙的管道设防水套管按国标图02S404施工。

图纸展示：

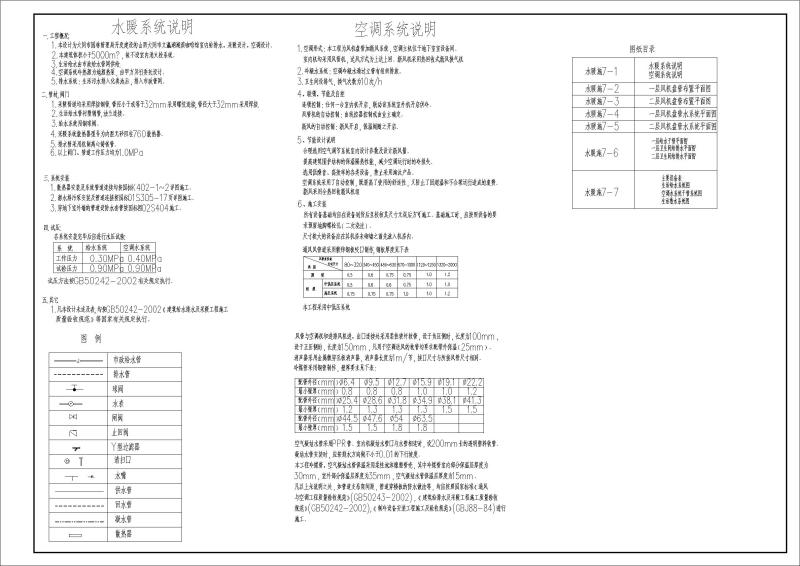

水暖、空调系统说明

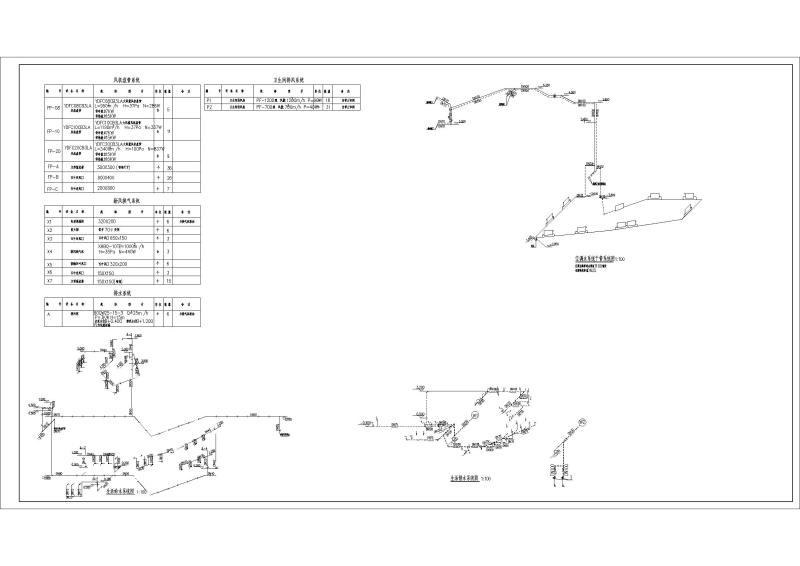

给排水、空调系统图

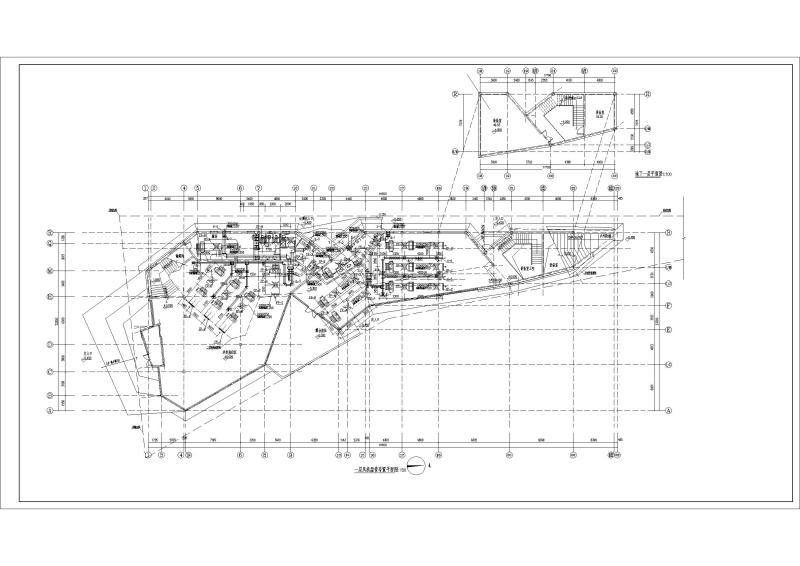

一层风机盘管布置平面图

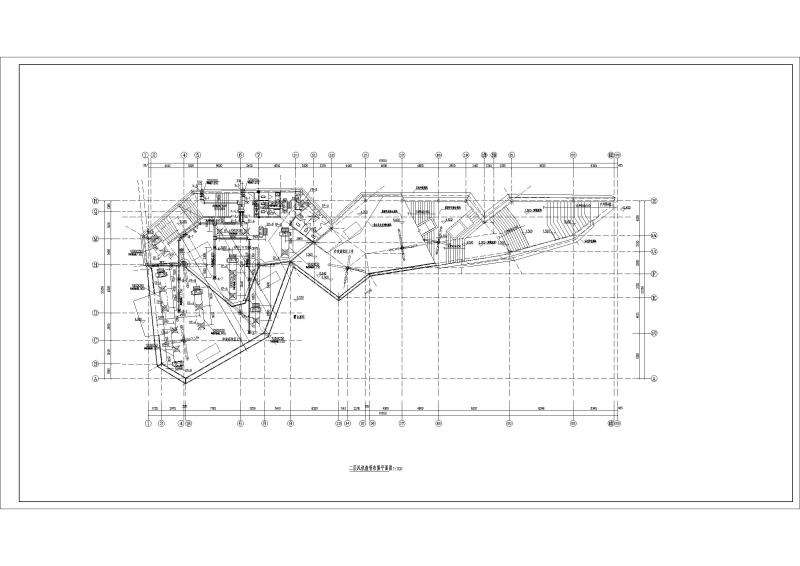

二层风机盘管布置平面图

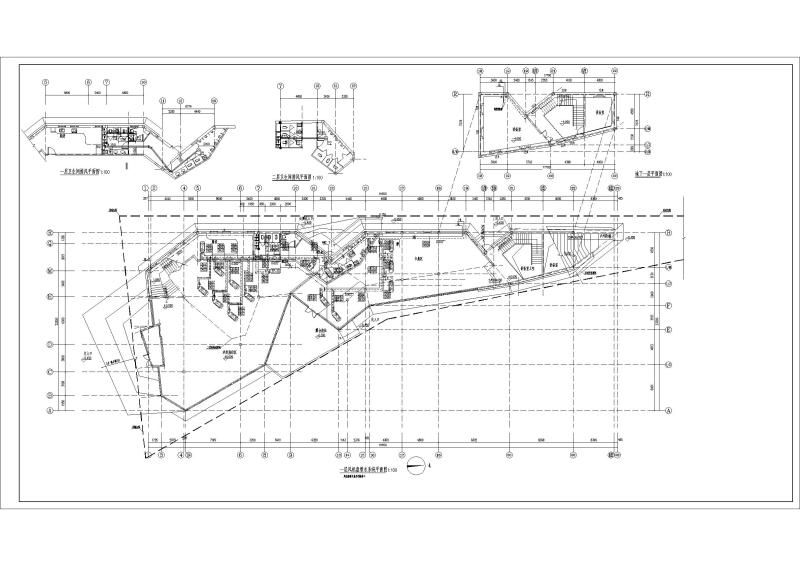

一层风机盘管水系统平面图

二层风机盘管水系统平面图
