博物馆暖通空调设计CAD施工图纸

附件详情

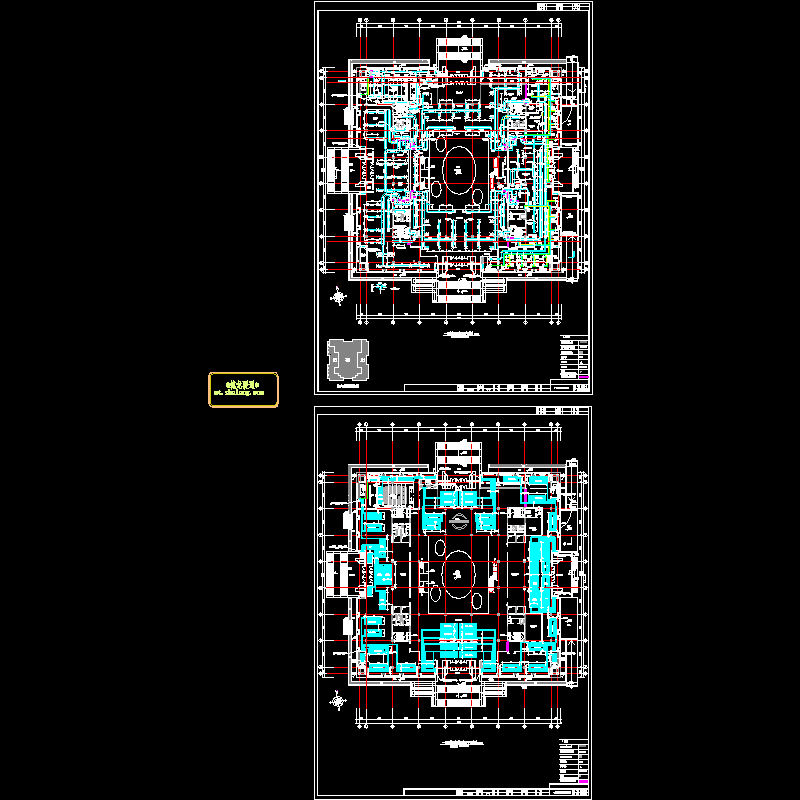

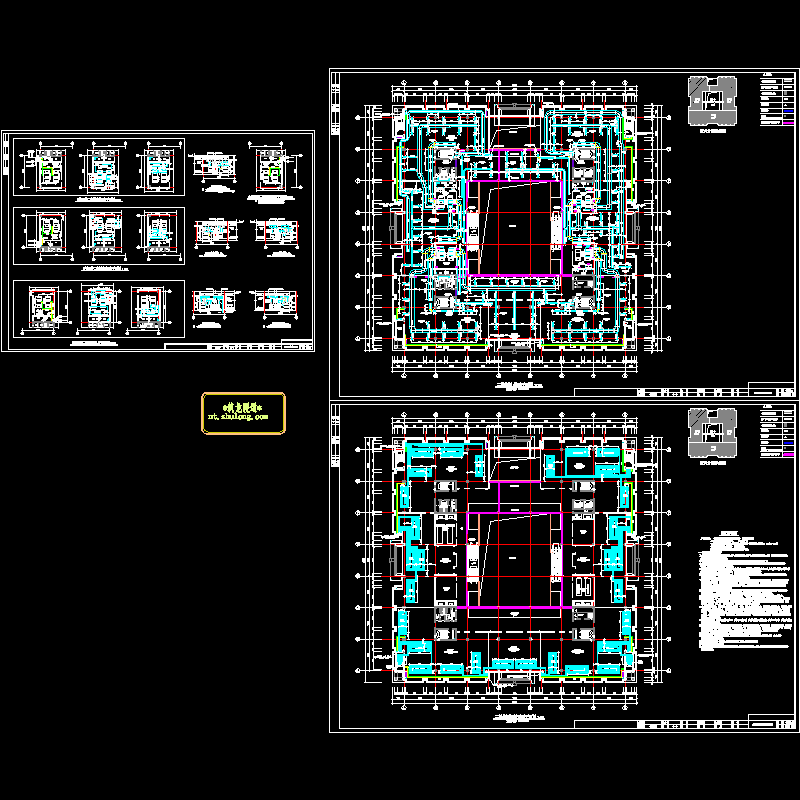

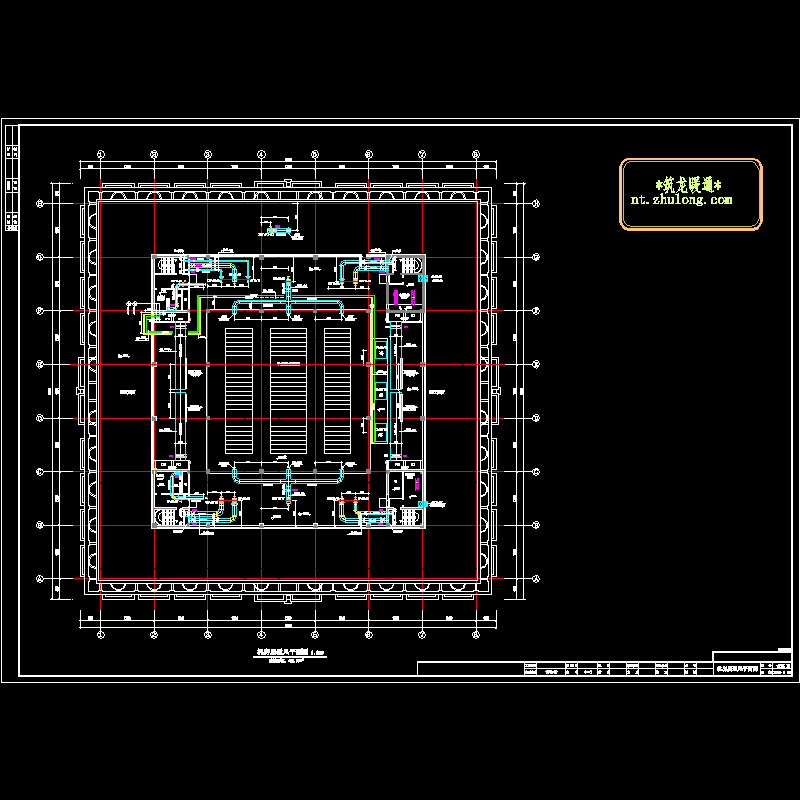

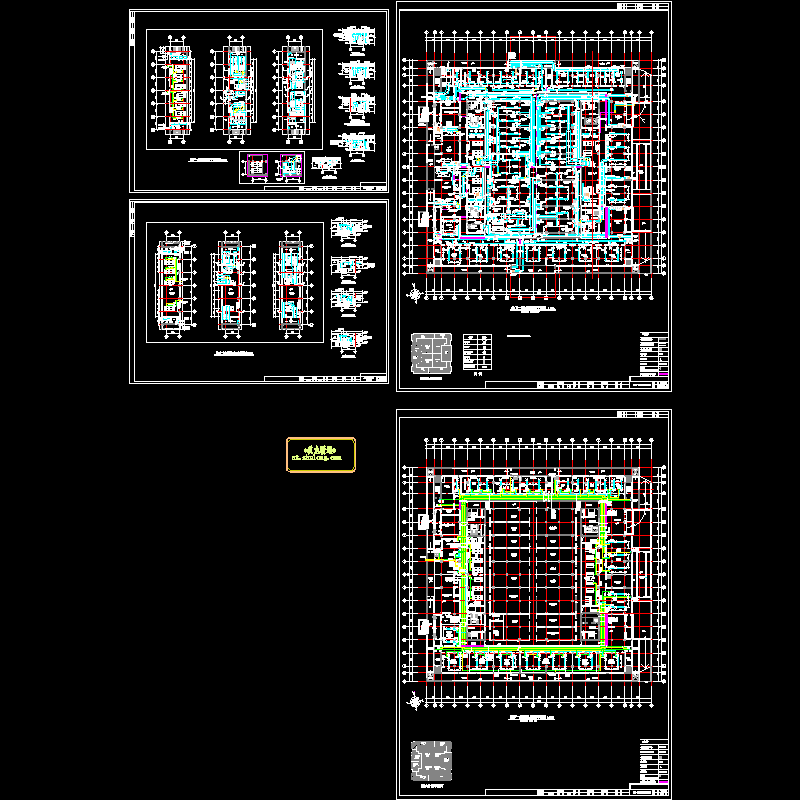

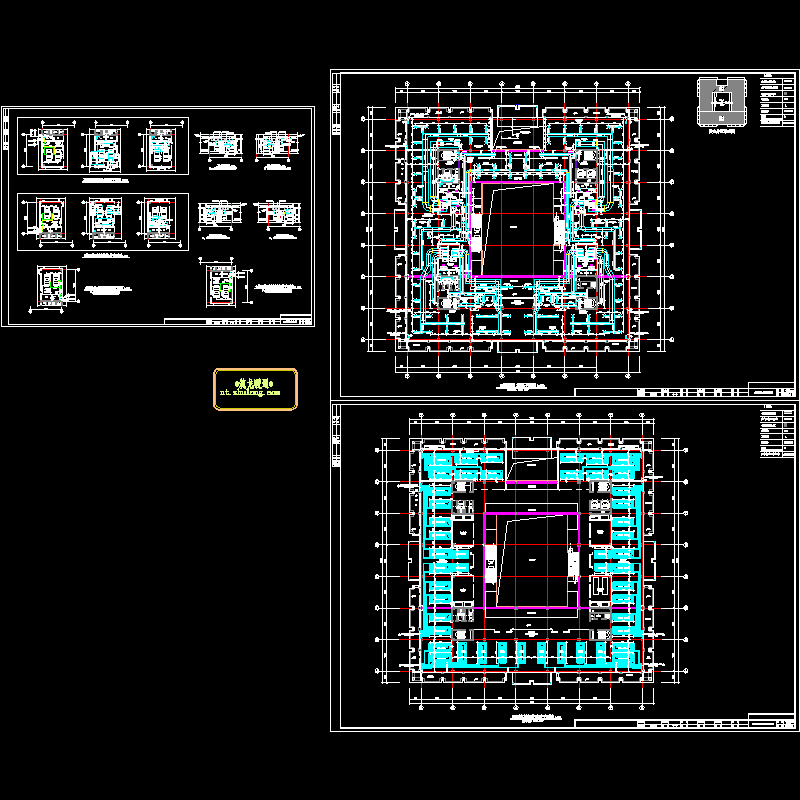

此稿件为宁夏某博物馆暖通空调设计施工图纸；建筑面积为30258.8平方米，地上三层，地下一层。
设计内容：室内空气调节、采暖与通风、室内防排烟及制冷机房等。
冷热源：冷源选用螺杆式冷水机组三台,总制冷量Q=2085KW；热源采用用区域换热站提供的60-50°C低温热水做为空调热水,地板采暖热水使用，冬季空调热负荷2372KW，地板值班采暖热负荷731KW。在三层屋面，设冷却塔三台，冷却塔与冷冻机组一对一配套运行，冷却水循环使用，补水量按循环量的2%计，空调冷冻水系统采用压力表变频定压补水。


编制于2006年，图纸共18张。
