娱乐城暖通空调设计CAD施工图纸

附件详情

该项目为某娱乐城暖通空调工程。设计内容包括制冷机房、锅炉房及生活热水换热间设计；集中空调设计；地下层设备机房的通风设计；卫生间、开水间等的通风设计；防烟楼梯间及其与消防电梯合用前室、内走廊及地下层的防排烟设计。
空调设计：1.冷源：该项目采用电制冷方式，机房设于地下一层；设计选用两台水冷螺杆式冷水机组，单台制冷量为1593KW（453RT）；冷冻水温度为7/12℃，冷却水温度为32/37℃。
2.热源：该项目采用燃气锅炉房集中供热，选用3台BOV-1200型燃气真空锅炉（其中一台供应生活热水换热），气源为天燃气（即与空气相对密度小于0.75），单台供热量为1.4MW，空调用热媒为60/50℃热水，冬夏季手动切换。
3.空调水系统：空调水系统为双管制变水量系统，系统采用开式膨胀水箱定压方式（冬夏共用）。
4.空调风系统设计：空调风系统设计以竖向分层，横向按防火分区设置空调系统为原则，同时根据房间使用功能的区别，该项目主要采用全空气空调系统和风机盘管加新风系统，具体为：（1）大堂、展示厅、多功能厅等设全空气空调系统，采用吊顶式空调机组。新风机组与回风机组配合。（2）公室、客房等为风机盘管加新风系统，逐层设置新风机组或新风换气机。
通风设计：地下车库设一机械排风兼排烟系统，机械补风系统....

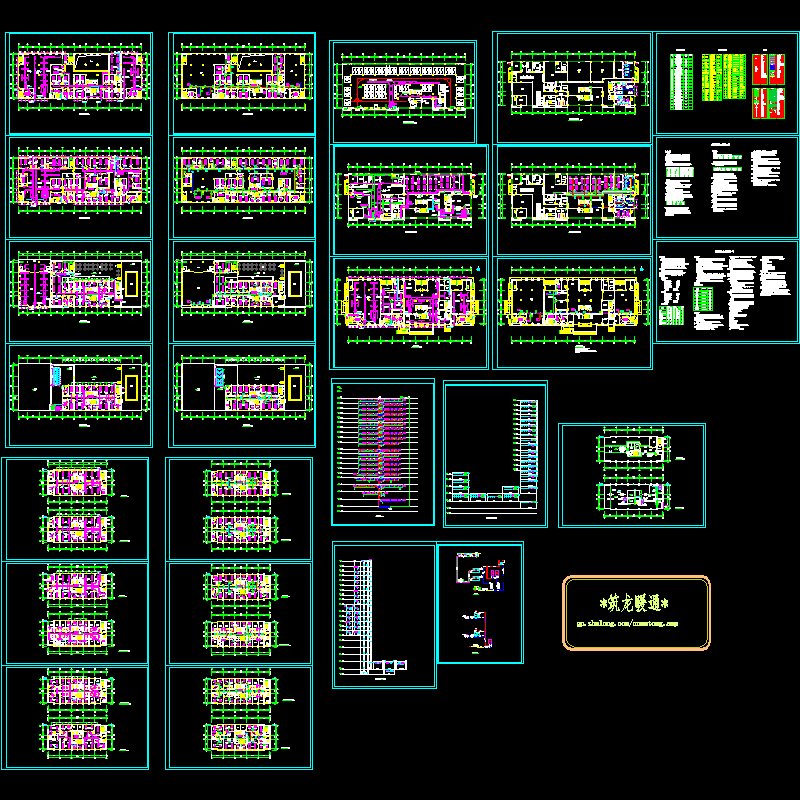

自控设计：该项目采用直接数字式监控系统（DDC系统），它由中央电脑及终端设备加上若干个DDC控制盘组成，在空调控制中心能显示、打印出空调、通风、制冷等各系统设备的运行状态及主要运行参数，并进行集中远距离控制和程序控制....图纸28张。
