小型别墅暖通空调设计CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅, 别墅
- 建筑高度类型：多层建筑
- 建筑设计面积：281.6平方米
- 建筑地上层数：3层
- 建筑地下层数：1层
- 参考图纸：18张
- 设计年代：近代
- 设计内容：空调, 通风, 采暖
- 冷热源：水地源热泵
- 空调系统：空气-水系统
- 采暖系统：热水辐射
- 节点大样：集分水器, 管道支吊架
- 项目所在地：上海
附件详情
- 暖通设计及施工总说明
- 机房 平面布置图
- 施工大样图
- 打井平面布置图
- 空调平面布置图
- 阁楼空调平面布置图
- 新风平面布置图
- 地暖平面布置图
附件详情
稿件为上海某小型别墅空调、采暖、通风设计施工图；该项目为别墅，建筑结构为地下一层，地上三层。空调使用面积281.6m2,地暖使用面积265.7m2。
设计内容：本建筑的中央空调、地板采暖、新风系统设计。
，图纸共18张。

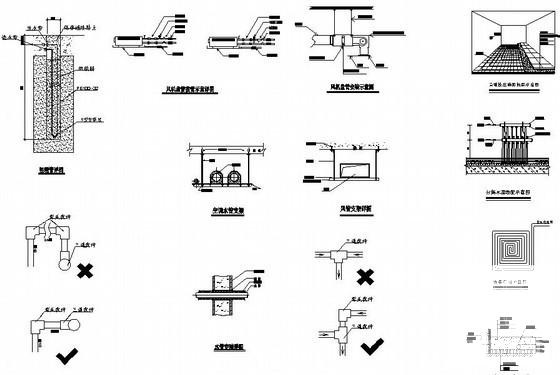

施工大样图

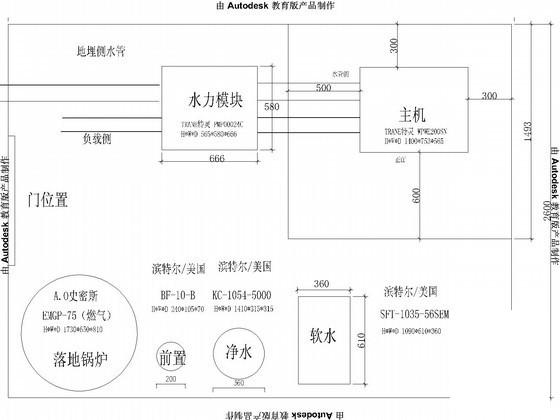

机房布置图

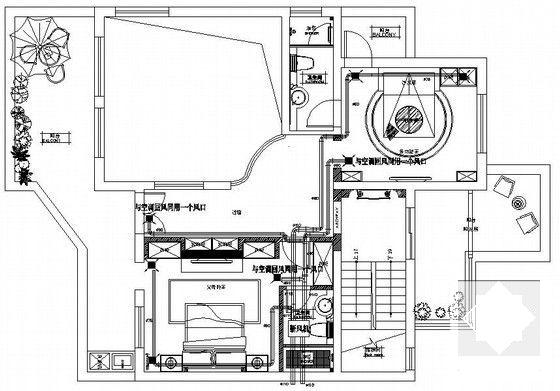

二层新风图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

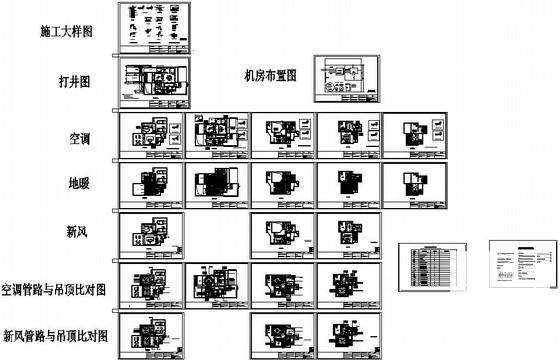

第 1 张图 -
第 2 张图 -

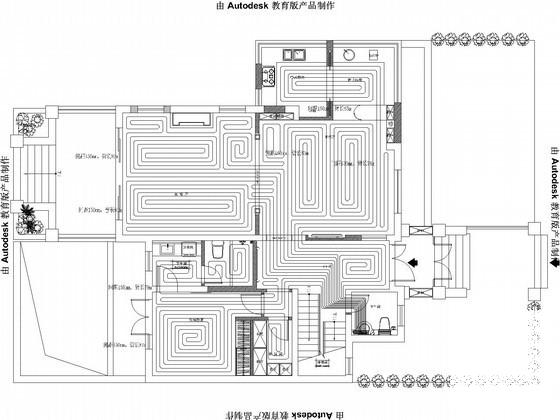

第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-12-20
- 评论次数：0
- 浏览次数：0
- 文件大小：2.08 MB
- 收藏次数：0
-
文件名称：
附件-995858508588555558586.rar
