山庄别墅建筑暖通空调设计CAD施工图纸(地面辐射采暖)

附件详情

1、项目概况：

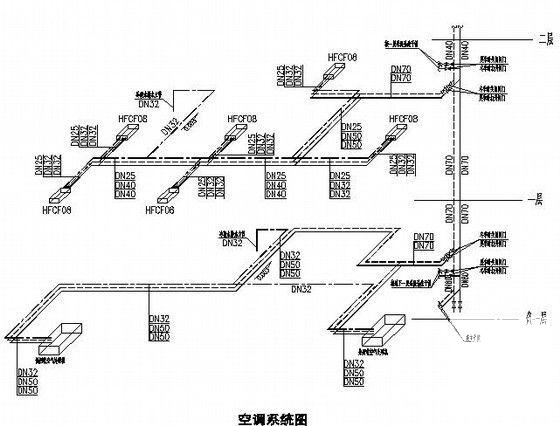

该项目位于山西风景区内，热源由室外地源热泵热力站提供。建筑设计面积：1717.14m2, (地上891.15m2，地下825.99m2)，建筑高度：9.1米，地下室：2.8米。冬季采暖供回水温度为45~35°C,夏季空调供回水温度为7~12°C。夏季空调总冷负荷为187KW，冷指标为101W/m。冬季采暖总热负荷为112KW，热指标为74.31W/m。

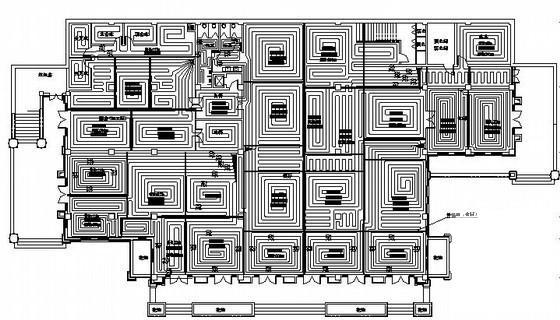

采暖系统不分区,户内采暖系统采用热水低温地板辐射采暖.在垫层内，给水管与采暖管道交叉时，给水管上翻绕行。
2、通风系统：
卫生间采用通风换气扇进行排风，换气次数为10次/小时。强弱电间采用管道离心风机进行平时机械排风及事故通风，换气次数为12次/小时。

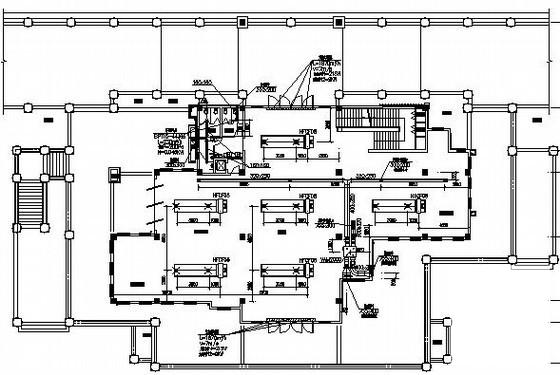

3、防排烟系统：

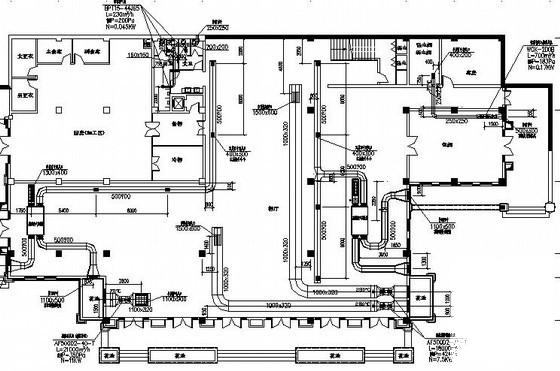

地下房间因不满足自然排烟要求，因此设置机械排烟系统，因排烟面积大于500平米，因此平均分成两个排烟分区。因吊顶空间有限，若两个排烟分区公用一套排烟系统，风机尺寸过大，无法吊顶安装，因此每个排烟分区独立设置一套排烟系统。但共用一套机械补风系统。着火时，所有排烟系统及补风系统同时打开。补风量为总排烟量的60%。

，图纸共15张。
