5层商住别墅楼采暖通风设计CAD施工图纸（地面辐射采暖）

附件详情

一、项目概要：
该项目为新建商品房，地上五层，地下为一层，总建筑面积为23826.55m。地下一层为超市，停车场及设备用房，地上一层为商场；二层~三层为别墅。

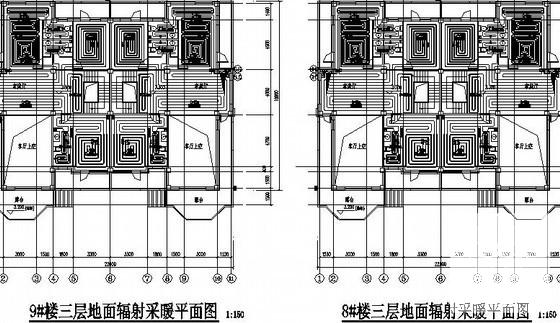

设计内容包括:冷水机房及 换热站设计 、商场空调系统设计、别墅及一层网点地热采暖设计.....
二、设计内容

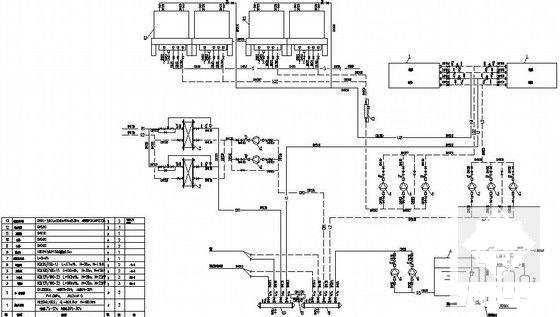

1、冷热源设计
（1）冬季集中热源一次水来自市政外网。换热站设于地下一层，内设有2台700KW的板式换热器，一次侧温度为80/60℃，二次侧温度为60/50℃。采用膨胀水箱定压。与其配合使用的循环水泵两台（其中一台备用）。
（2）空调夏季集中冷源为设于地下一层的两台836.5Kw的螺杆式冷水机组，空调系统冷媒参数为7～12℃。冷却塔采用静音方形横流式冷却塔设于水箱间屋面，冷与其配合的冷冻水泵和冷却水泵各三台（其中一台备用）。
2、采暖系统：
（1）地下一层值班房间设置电散热器采暖。
（2）顶层水箱间设置内腔无砂柱翼型灰铸铁散热器采暖，系统接入空调水管道，空调制冷期间，阀门关闭，空调供热期间，阀门开启。散热器选用TZY2-1.0/5-5型，散热量：80.5w/柱（t=10℃）。
3、空调系统：

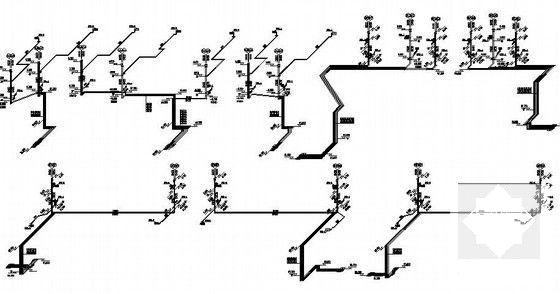

（1）空调水系统：空调水系统为一次泵定水量末端变水量双管制系统。各分支环路设静态平衡阀，采用专用调节仪器对空调水系统进行平衡调节。

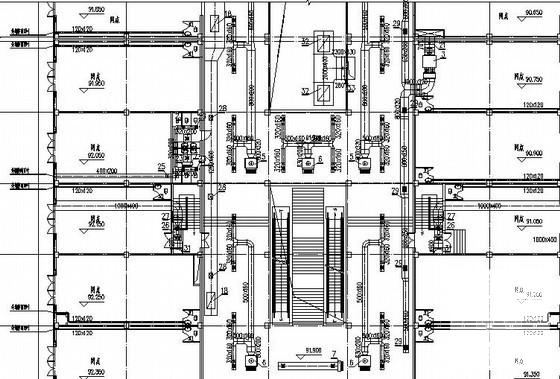

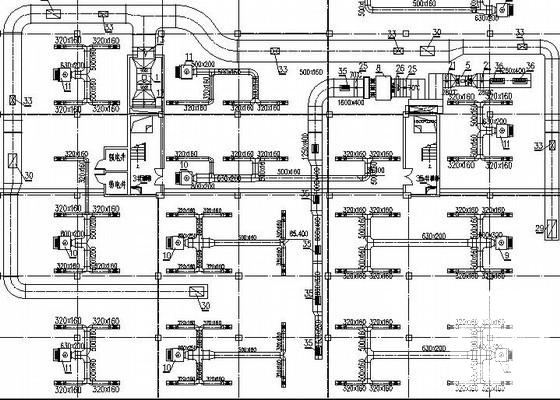

（2）空调风系统：
空调系统均采用新风机组加吊顶式空调空调方式，室外新风由新风机组处理到室内焓值状态。地下一层冷水机房、泵房、弱电机房均设有排风系统和送风系统，排风机均采用双速风机......
4、防排烟系统：
地下室设备用房、商场、车库等任一防火分区着火时，除着火防火分区补风的新风机组或风机外，所有平时使用的空调设备、风机均关闭，风系统的电动防火阀关闭，开启风机机械补风，着火防烟分区的排烟口打开，与之联锁的排烟风机打开排烟(单速排烟风机直接排烟，双速排风排烟风机高速排烟)，机械补风量不小于排烟量的50%.....

，图纸共38张。
