18层商住楼采暖通风施工图纸（热水辐射）
- 设计详细说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：19张
- 设计年代：近代
- 设计内容：通风,采暖,防排烟
- 冷热源：市政热网
- 采暖系统：热水辐射
- 项目所在地：河南
附件详情
该项目为永城市某小区2#楼,地上18层,地下1层。建筑高度为53.8米。为一类高层商住楼。该资料为住宅采暖设计，电梯机房通风设计，地下室通风及防排烟设计。
换热站设计
，（商业不采暖，由电气专业预留分体空调插座）。 采用地下室热交换站提供的50/40°C热水,采用低温热水地面辐射供暖系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

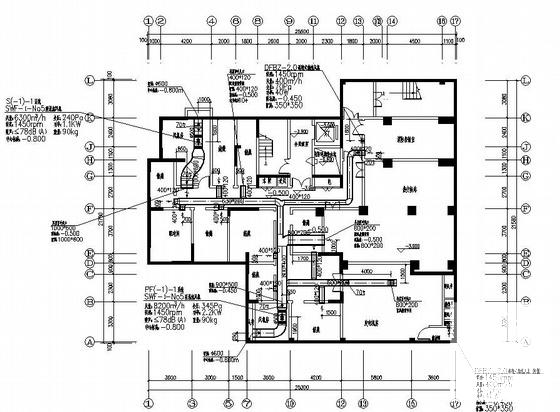

商住楼采暖通风 - 1 -

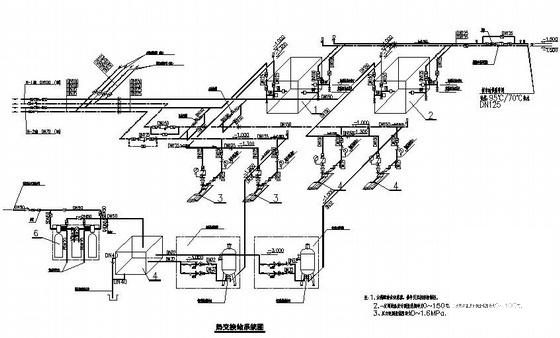

商住楼采暖通风 - 2 -

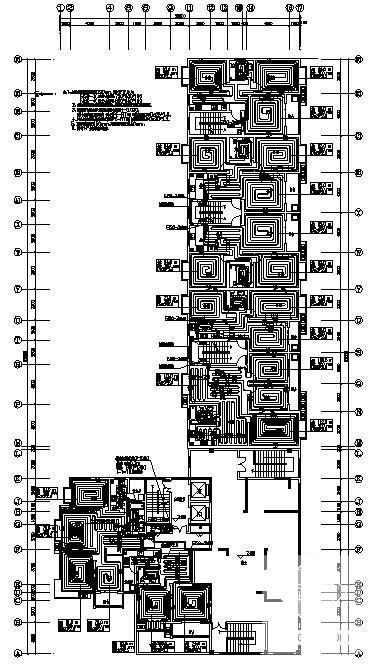

商住楼采暖通风 - 3 -

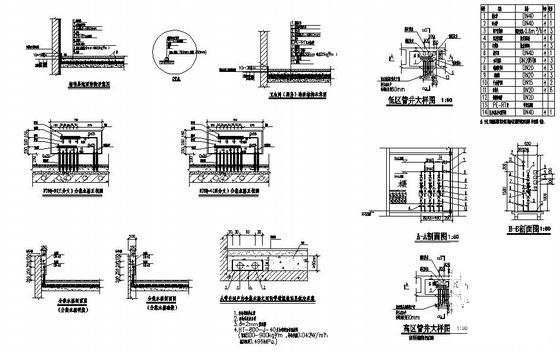

商住楼采暖通风 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-01
- 评论次数：0
- 浏览次数：0
- 文件大小：1.1 MB
- 收藏次数：0
-
文件名称：
附件-995858785987685058558.rar
商住楼采暖通风下载
