14层宾馆暖通空调设计CAD施工图纸

附件详情

该项目为宾馆,地上十四层，地下一层；其中地下室为库房及设备用房，一层为浴区、大厅、厨房、及宴会厅等，二层是浴区及餐厅包间、大餐厅及厨房，三层是多功能厅和桑拿包间及会议室，四至十四层是客房标准间，建筑面积约为15000平米。
设计范围：一至十四层中央空调及通风工程设计、地下室防排烟工程设计、中央空调冷冻机房工程设计、楼梯间及前室加压送风防烟设计。

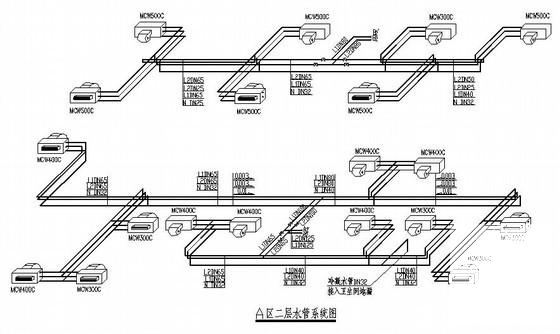

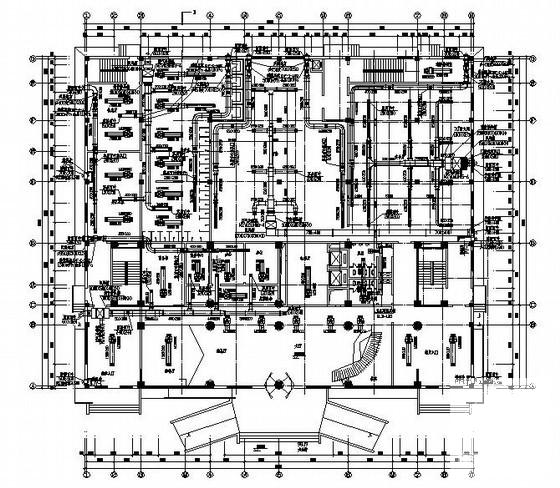

空调系统：该项目空调冷负荷为QL=1740KW,空调热负荷Qr=1500KW。该项目空调水系统采用双管系统，其中B系统立管为下供下回同程式，水平干管为同程式。A系统立管为上供下回异程式，水平干管为异程式。本空调每层均采用风机盘管加新风的空调系统。其中空调新风系统采用低速风管空气系统，根据吊顶不同，气流组织采用上送上回或侧送上回，送风口采用双层百叶送风口，回风口采用单层百叶回风口。为了达到节能的目的，该项目空调侧水系统采用定流量控制，风机盘管和新风机组水管上均设置闸阀，房间内风机盘管控制采用温控器。

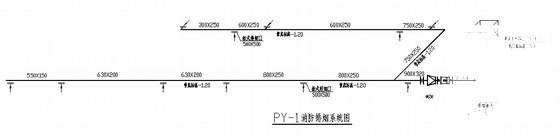

通风及防排烟系统设计：公共卫生间设置房间通风器，满足>8次/h换气量，卫生间内选用BLD-300房间通风器，并用软管接至竖井......

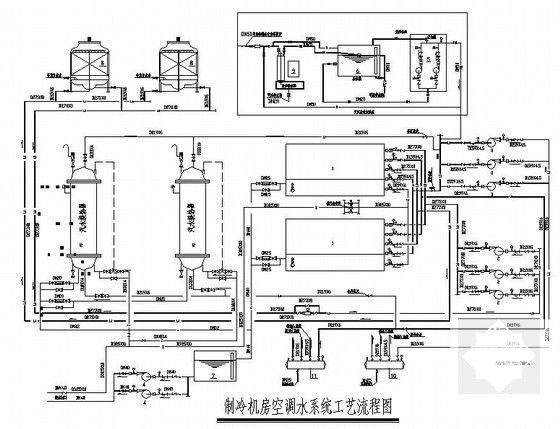

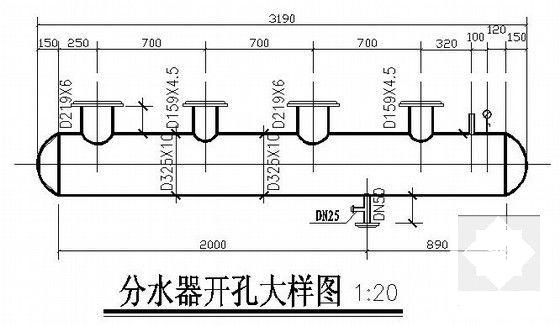

中央空调冷冻机房系统设计：制冷机组选用蒸汽溴化锂吸收式制冷机组2台，单台制冷量为872KW，冷冻水供回水温度为7~12℃，空调冷冻水系统采用数字定压机组，冷冻水经软化后由补水泵补入水系统中。空调冷却水系统，在机组入口侧设电子水处理仪装置。空调制热通过两台汽水换热器来实现......图纸17张。
