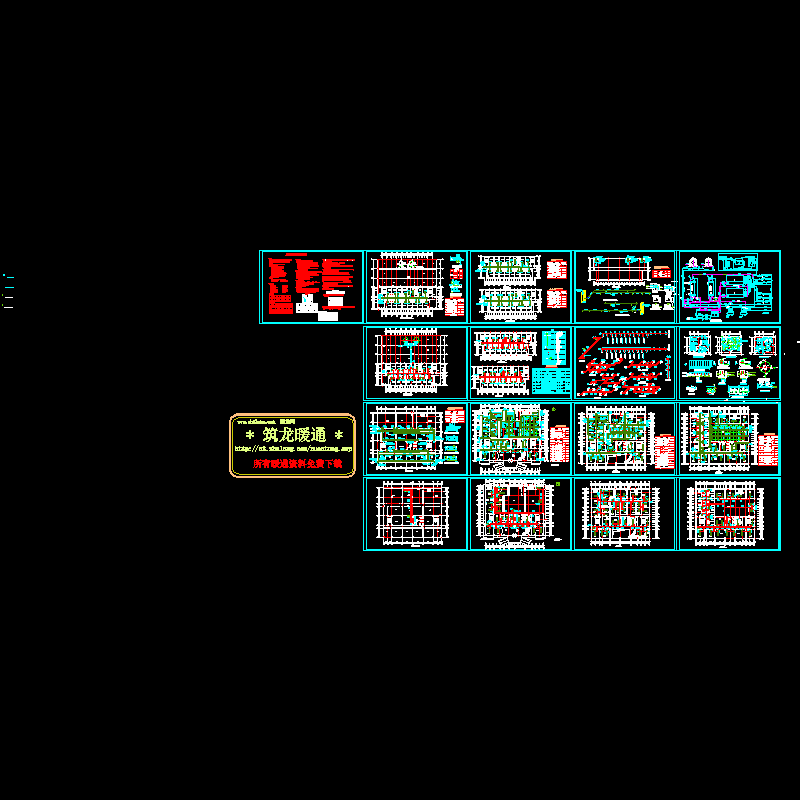

宾馆空调设计CAD施工图纸

该项目为*****煤气化有限公司XX宾馆,地上十四层，地下一层；其中地下室为库房及设备用房，一层为浴区、大厅、厨房、及宴会厅等，二层是浴区及餐厅包间、大餐厅及厨房，三层是多功能厅和桑拿包间及会议室，四至十四层是客房标准间，建筑面积约为15000m2. 　　该项目空调冷负荷为QL=1740KW,空调热负荷Qr=1500KW。该项目空调水系统采用双管系统，其中B系统立管为下供下回同程式，水平干管为同程式。A系统立管为上供下回异程式，水平干管为异程式。本空调每层均采用风机盘管加新风的空调系统.其中空调新风系统采用低速风管空气系统，根据吊顶不同，气流组织采用上送上回或侧送上回，送风口采用双层百叶送风口，回风口采用单层百叶回风口。
