两层世博会展览馆水暖施工图纸（设计说明）

搜索更多资源
  • 设计说明：有
  • 建筑类别：文化
  • 建筑高度类型：多层建筑
  • 地上层数：2层
  • 图纸设计深度：施工图
  • 参考图纸：17张
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 排水设计：污水系统,废水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式：市政供水
  • 供水分区：无
  • 排水体制：污废合流,雨污分流
  • 排水技术：重力排水
  • 火灾危险等级：严重危险级Ⅰ级
  • 消火栓用水量室外(L/S)：30
  • 消火栓用水量室内(L/S)：20
  • 大样节点：卫生间
  • 项目所在地：上海

附件详情

  • 资料目录
  • 设计施工说明
  • 一层给排水 消防平面图
  • 设备层给排水 消防平面图

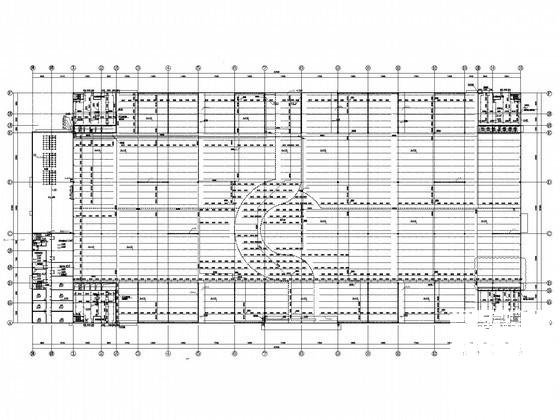

  • 喷淋平面图1
  • 喷淋平面图2(风管下部)
  • 给排水系统图
  • 消防系统 图
  • 卫生间WC01详图
  • 卫生间WC02详图
  • 卫生间WC03详图
  • 卫生间WC04详图
  • 卫生间WC05详图
  • 主要设备及材料表
  • 一层平面空调及通风系统布置图
  • 设备层平面空调系统布置图
  • 空调机房详图
  • 空调水系统流程示意图
  • 主要设备及材料表

附件详情

项目概要：该项目位于上海，是一世博会展览馆水暖项目，建筑层数为地上二层，建筑高度为6米；
该项目为内容包括：给水系统，排水系统，雨水系统，消防系统、灭火器配置系统等；
共计17张图纸

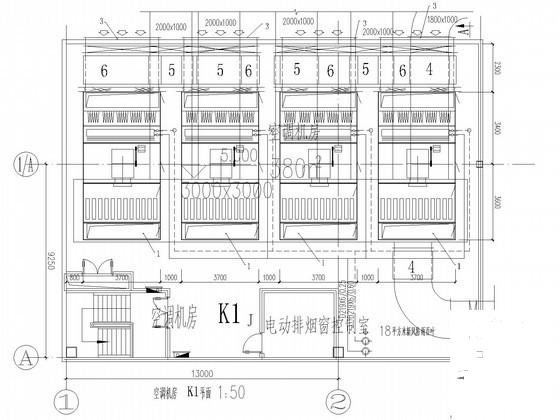

空调机房平面图

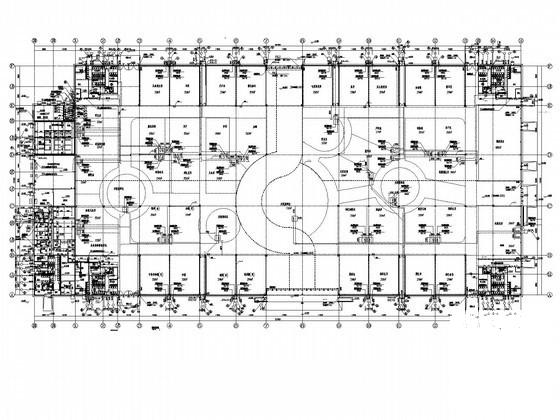

一层给排水消防平面图

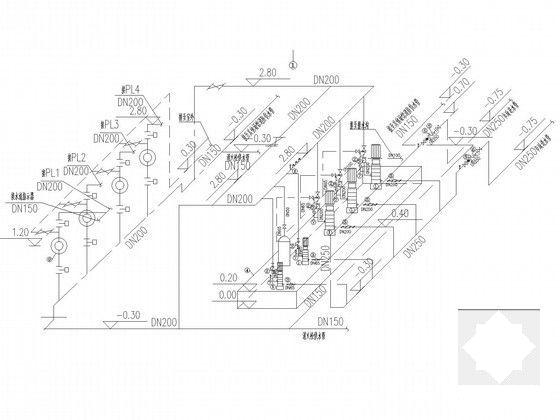

水泵房系统图

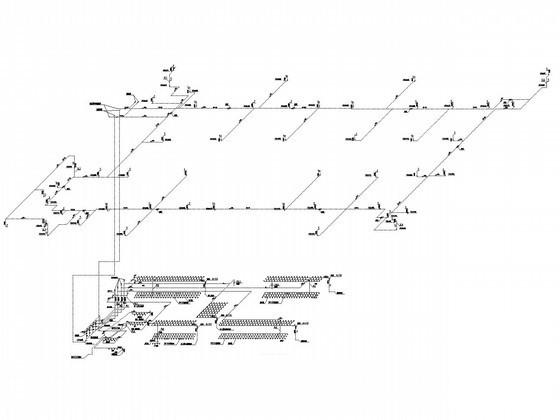

消防系统图

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
  • 展览馆设计施工 - 1
    展览馆设计施工 - 1
  • 展览馆设计施工 - 2
    展览馆设计施工 - 2
  • 展览馆设计施工 - 3
    展览馆设计施工 - 3
  • 展览馆设计施工 - 4
    展览馆设计施工 - 4
  • 展览馆设计施工 - 5
    展览馆设计施工 - 5
以上是部分截图，请下载附件后查看完整高清内容
