两层框架结构展览馆结构设计施工图纸

  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 参考图纸:23张
  • 设计年代:近代

附件详情

这份参考资料包括:基础平面布置图、独立基础详图、一层顶板配筋平面图、二层顶板配筋平面图、一层顶梁配筋平面图、二层顶梁配筋平面图、一二层柱、墙定位 平面布置图 、预应力梁详图及楼梯结构详图等共23张。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

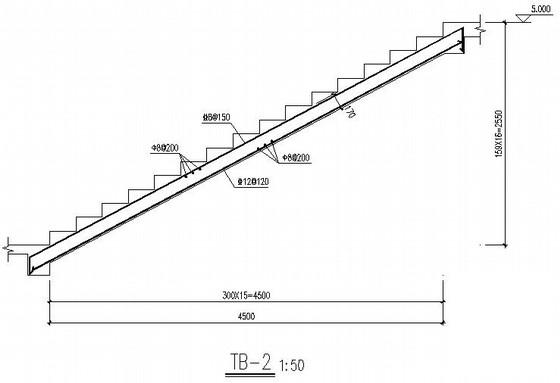

  • 框架结构施工图纸 - 1
    框架结构施工图纸 - 1
  • 框架结构施工图纸 - 2
    框架结构施工图纸 - 2
  • 框架结构施工图纸 - 3
    框架结构施工图纸 - 3
  • 框架结构施工图纸 - 4
    框架结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
