高层住宅楼通风及防排烟系统初步设计初设图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 图纸设计深度:方案(初设图)
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:浙江

附件详情

一、项目概要:
该项目设置一个大地下室,地上为10幢高层住宅楼。工程配设空调通风系统,消防防排烟系统等。该资料主要内容为:地下车库、设备机房等机械通风系统设计....
二、、空调系统:
该项目配套商业、物业用房等根据需要设置分体式空调机组,预留空调室外机位及电源,设备由业主自理,空调冷凝水有组织排放...
三、排烟系统:
1.该项目部分住宅楼(3#、7#)防烟楼梯间均采用可开启外窗自然排烟方式。
2.商住楼防烟楼梯间及合用前室均设机械加压送风系统...
四、通风系统:
1.地下车库设机械排风兼排烟系统,排风量按6次换气/小时计,利用车道、通风采光井自然补风或设机械送风,排风通过竖井排至屋顶高空排放。
2.地下设备用房设机械送排风系统,通风量按照有效排除房间废热、废气计算确定...

图纸共19张。

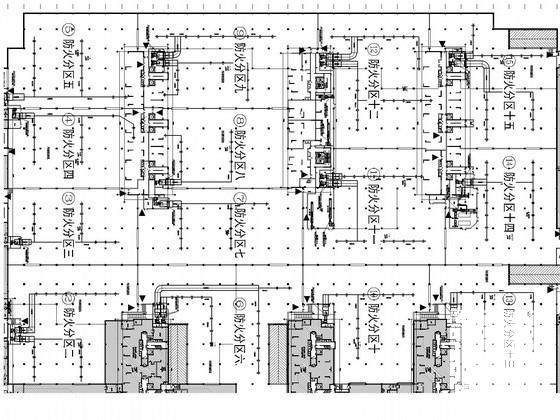

防排烟平面图

正压送风系统图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 通风及防排烟系统 - 1
    通风及防排烟系统 - 1
  • 通风及防排烟系统 - 2
    通风及防排烟系统 - 2
  • 通风及防排烟系统 - 3
    通风及防排烟系统 - 3
以上是部分截图,请下载附件后查看完整高清内容
