机房模块楼空调通风排烟初步设计初设大样图

  • 设计详细说明:有
  • 建筑类别:科研
  • 建筑高度类型:多层建筑
  • 建筑设计面积:26890平方米
  • 图纸设计深度:方案(初设图)
  • 参考图纸:21张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:制冷剂系统
  • 水系统:单式泵,复式泵
  • 送风方式:散流器送风
  • 项目所在地:山西

附件详情

  • 设计说明书
  • 动力配电平面图
  • 主机房风路系统图
  • 主机房控制原理图
  • 设备接管大样图
  • 风管平面图
  • 水管平面图
  • .......

附件详情

一、项目概要:
建筑面积26890m2/,建筑主体高度14.5m,层高6米。首层为机电设备层,层高4.8米。地上二层为机房模块楼层,层高6.5米.......
二、冷热源:
1.制冷系统,设置4台800RT的变频制冷机组,3+1冗余。
2.主机房辅助区的采暖、所有新风冬季加热的热源采用园区集中供热外网,供回水温度为50/40℃;主机房走廊利用水环热泵机组供热......
三、空调系统:
1.冷冻水系统设计为二次泵系统,一次泵,管路设计单环路。
2.精密空调(CRAH)的服务器机房采用机房专用湿膜加湿器。
3.主机房采用精密空调,精密空调采用双侧侧送风的方式。
4.采用风冷水冷双冷源精密空调保证不间断供冷,双冷源精密空调室内机内设置冷冻水盘管和压缩机+蒸发器两种冷源......
四、采暖系统:
采暖供回水干管接自室外干管,采用上供上回异程式系统......
五、通风排烟系统:
1.新风量按机房1次/h换气及人员最小新风量40m3//人.小时中的大值计算。
2.排烟的房间可开启外窗面积不应小于该房间面积的2%。
3.走道设置机械排烟系统。排烟量按防烟分区面积乘以60m3//h.m2/计算......

图纸共21张。


小动力配电平面图

IT空调配管图

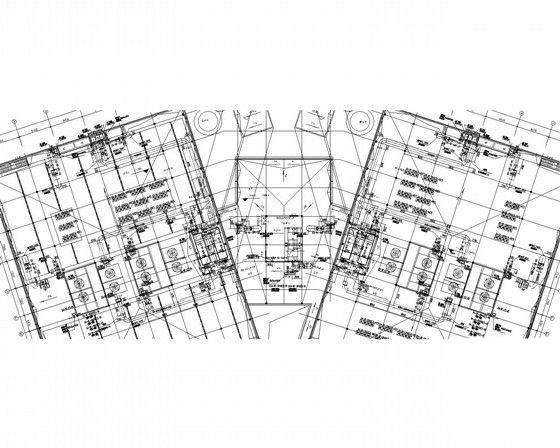

通风空调风管平面图

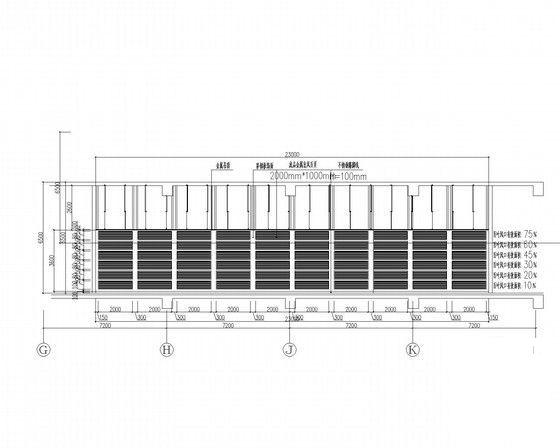

主机房送风口隔墙立面图

小动力配电拆分图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 空调机房大样图 - 1
    空调机房大样图 - 1
  • 空调机房大样图 - 2
    空调机房大样图 - 2
  • 空调机房大样图 - 3
    空调机房大样图 - 3
  • 空调机房大样图 - 4
    空调机房大样图 - 4
  • 空调机房大样图 - 5
    空调机房大样图 - 5
  • 空调机房大样图 - 6
    空调机房大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
