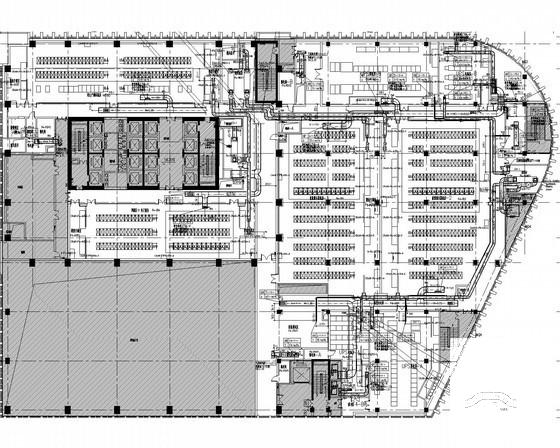

5层奥体中心办公楼空调通风排烟系统施工图纸

附件详情

一、项目概要：
该项目位于山东省，所占面积约为1.7万平米。地上5层，地下3层......
二、冷热源：

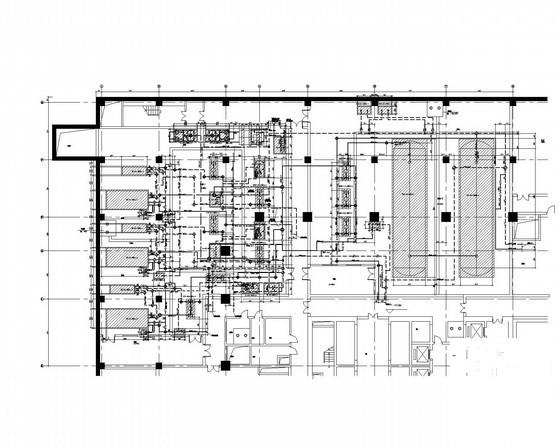

数据机房夏季冷源为设置于地下三层的三台离心式冷水机组，供回水温度为12/18°C。
2.数据机房的冬季新风用热源来自空调机房内的大楼的45°C/40°C热源......
三、空调系统：

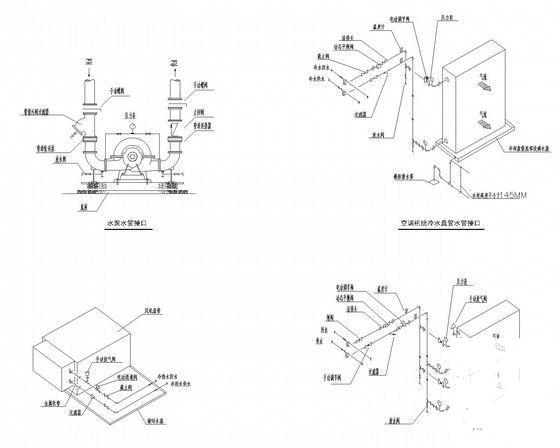

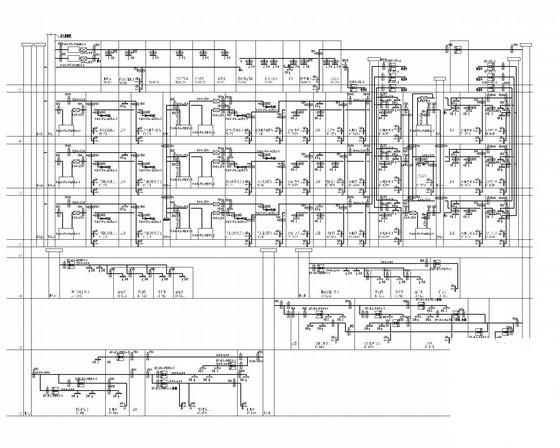

1.机房空调水系统采用两管制异程式系统，冷水供回水温度12/18°C。
2.机房空调冷水系统采用二次泵变流量系统。
3.电池间设置落地（吊顶）式空气处理机系统。

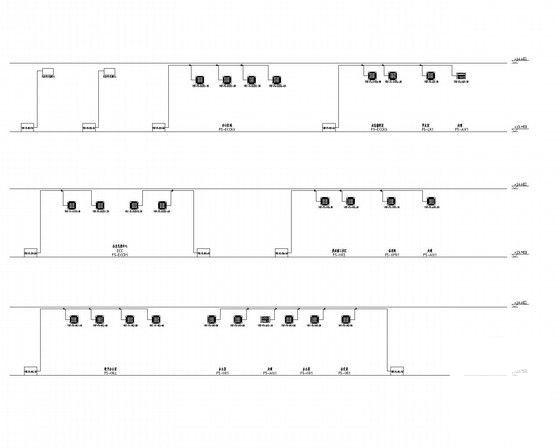

4.走廊等采用水源多联机系统。
5.电信接入间采用冷冻水型机房空调机组......
四、通风排烟系统：
1.设计范围内的楼梯间和前室采用自然防烟方式。
2.二至五层长度大于40m疏散走道。按照走道面积每平方米60m3/h的标准设置排烟系统（风机最小风量不小于7200m3/h）......

图纸共53张。
