2层综合办公楼通风排烟系统设计施工图纸
- 设计详细说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计面积：6231.14平方米
- 建筑地上层数：2层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：6张
- 设计年代：近代
- 设计内容：通风,防排烟
- 送风方式：散流器送风
- 项目所在地：重庆
附件详情
- 设计说明

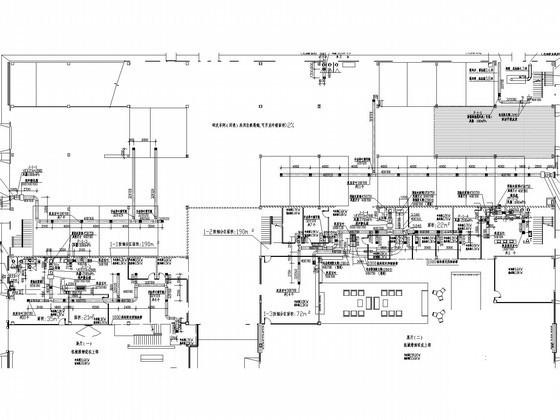

- 通风平面图
- 排烟示意图
附件详情
一、项目概要：
1.该项目属多层公共建筑，地下1层，地上2层,建筑高度9.5m,总建筑设计面积：6231.14m ,其中地上建筑设计面积：6014.34m , 地下建筑设计面积：216.8m。地下层为水泵房；地上层为汽修、维护、综合办公等配套用房。
二、通风排烟系统：
1.自然排烟、机械排烟系统
图纸共6张。

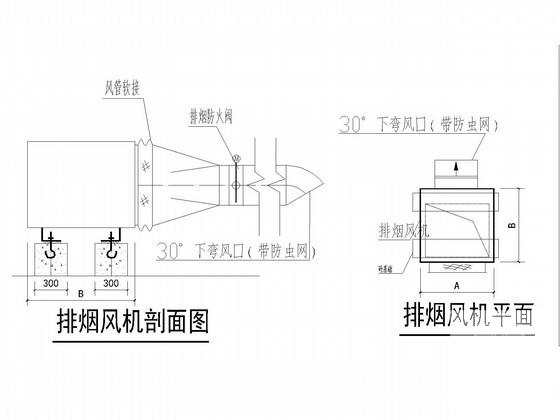

排烟风机平面

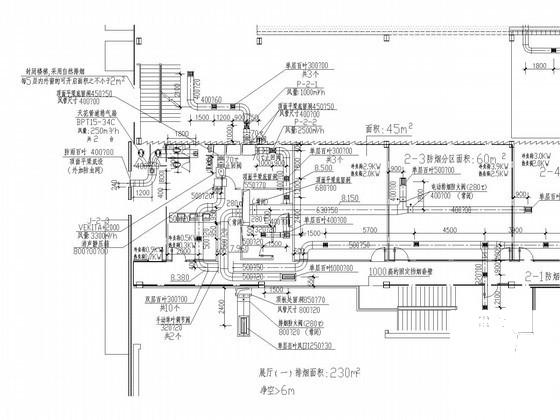

通风平面局部放大图

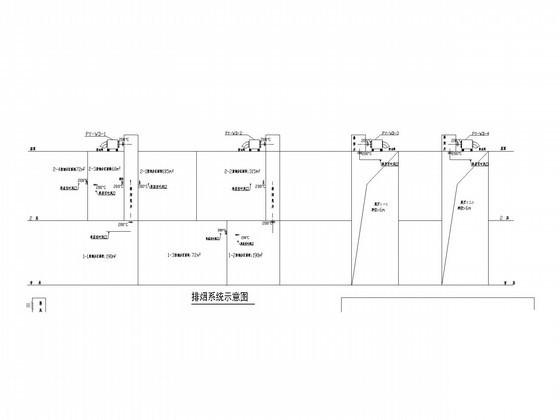

排烟系统示意图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
综合办公楼设计图纸 - 1 -
综合办公楼设计图纸 - 2 -
综合办公楼设计图纸 - 3 -
综合办公楼设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-10
- 评论次数：0
- 浏览次数：0
- 文件大小：1.14 MB
- 收藏次数：0
-
文件名称：
附件-995858556965677757978.rar
综合办公楼设计图纸下载
