5172平米6层综合办公楼暖通空调设计施工图纸

附件详情

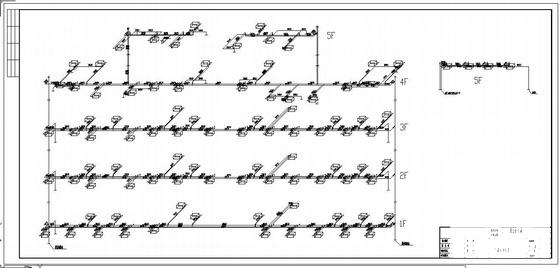

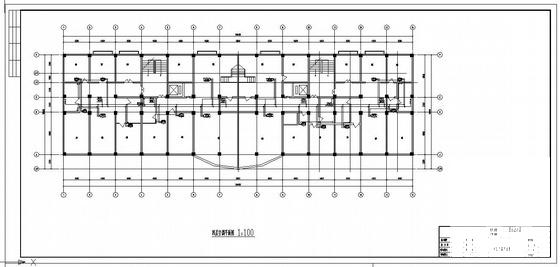

本建筑一至六层设中央空调，总建筑面积5172.25m2，，空调面积约2600m2，冷负荷指标115W/m2，总冷负荷300kW。选5台60kW的风冷模块冷水机组，制冷剂为R22。冷水出水温度7°C，回水温度12°C。空调方式：全中央空调，水-水系统。冷水系统：双管制、水平同程的闭式系统，只是夏季供冷。冷水采用闭式机械循环系统，设置膨胀水箱，膨胀管接在回水管上。膨胀水箱采用钢板焊制。
