浏阳电影院中央空调系统设计CAD施工方案图纸

该项目为某电影院中央空调项目，建筑面积有5726.0平方米，实际制冷面积有3560.0平方米。中央空调功能分区为观影区、大堂、办公室、走廊、休息区等。

空调系统设计：

1、该项目根据甲方要求以及投资、运行费用考虑，中央空调系统采用风冷热泵模块机组运行。设置中央空调总建筑面积约5726方米，实际制冷面积为3560平方米，该项目会所冷负荷为520.0KW，热负荷商场为576.0KW。

2.该项目空调水系统为一次泵变流量两管制系统，系统竖向为异程连接，水平为同程式连接。空调水系统采用膨胀水箱定压，膨胀水箱放置在酒店屋顶，膨胀管、循环管经埋地后接入回水管。补水管详见排水专业，空调水系统工作压力为1.0MPa。

3.大楼空调主要采用大空间采用吊顶风柜加新风系统。气流组织为上供上回，各个房间送风管道上均设置调节阀；回风静压箱内贴消声材料，新风直接送入办公区域。散流器均配人字闸。

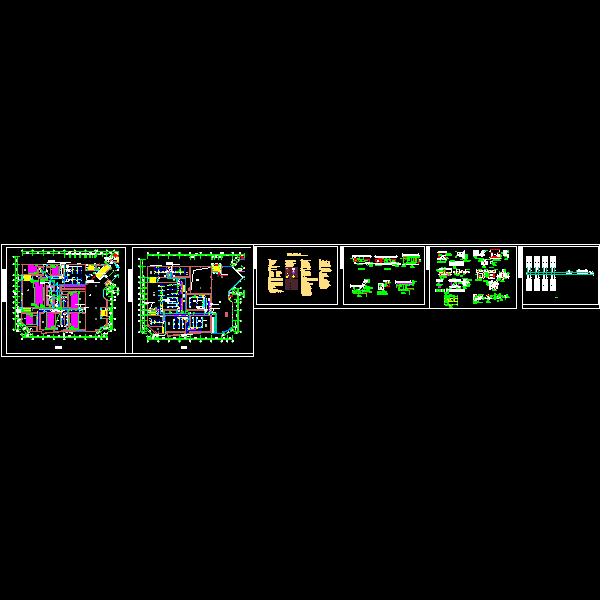

三楼平面图

四楼平面图

空调机组安装大样图

设备安装详图

主机房系统图
