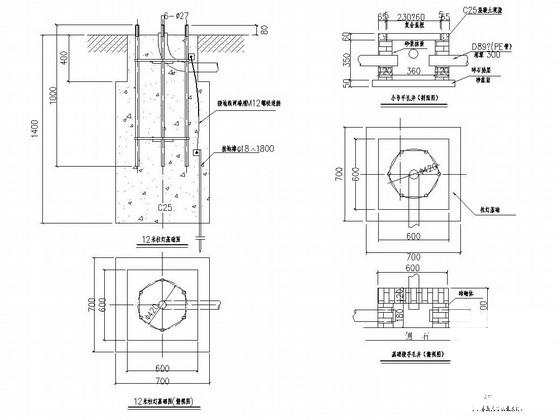

市政道路照明工程施工图纸设计平面布置图,手孔井构造图

附件详情

本道路照明设计，按 城市道路 照明设计标准 (CJJ45-2006)设计中主干道标准，平均亮度为1.0-1.5/m2，亮度均匀度为0.4，平均照度为20-30LX，照度最小均匀度为0.4，严格限制眩光（最大初始值10%），标准连续段照明功率密度值必须小于0.7W/m2,要求具有良好的诱导性。
……

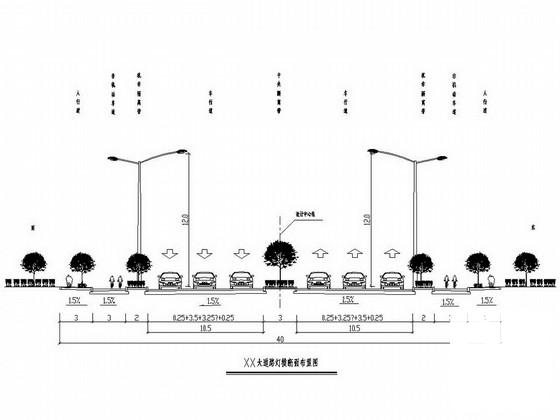

该项目路段采用双侧对称布置（布置距离每间隔40米,中心轴线为参照）常规照明方式，灯具配光类型为半截光型，路灯采用双挑灯杆，安装高度距地12米，仰角15°，该项目路灯灯杆为原有设备，该资料仅将原有路灯做移位，并敷设管线，在该项目道路交叉口采用投光照明方式，灯杆高为12米（具体灯杆工艺结构图由灯杆厂商出），选用紧凑型投光灯具，光源采用4x150高压钠灯，具体布置见平面各路口。
……
共15张，。
