市政道路工程照明CAD施工图纸（大样，电气设计说明）

资料简介
赚取积分

建筑类别：交通建筑
建筑设计结构形式：其他结构
图纸设计深度：施工图
参考图纸：17张
设计年代：近代
节点大样：其它
项目所在地：重庆
强电设计：电气照明,接地安全,其它

附件详情

1、电气设计说明
2、路灯控制原理
3、路灯一次主回路
4、配电箱系统图
5、SJD-LD智能照明控制系统工作原理
6、人行道路灯4孔波纹管断面图
7、路灯重复接地平面图
8、10m灯杆基础剖面图
9、箱变接地平面图
10、手孔井剖面图
11、车行道路灯4孔DB-E管断面图

附件详情

该附件是市政道路工程照明施工图纸（含大样），总共17张。
根据规划要求，按城市道路进行设计，满足《公路工程技术标准》和《城市道路设计规范》。A线本次实施范围K0+489.814～K1+380段全长890.186，道路标准路幅宽26m；B线K0+000～K1+085.912段全长1085.912m，其中K0+000～K0+400为水泥混凝土路面加铺沥青面层，路幅与现状一致，K0+427.517～K1+085.915段为新建段，路幅宽度14m，K0+400～K0+427.517为接顺段。

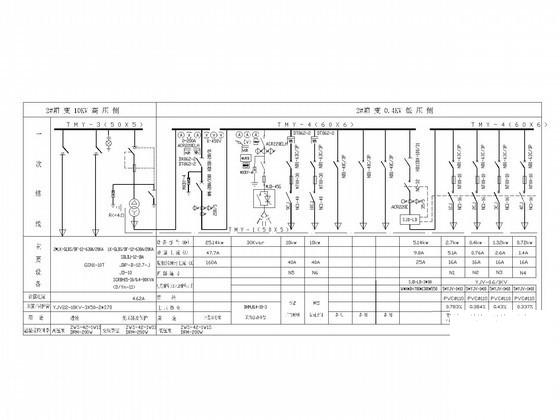

配电系统图

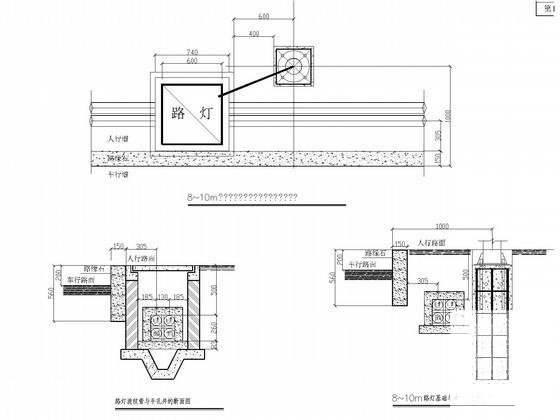

10m灯杆基础剖面图

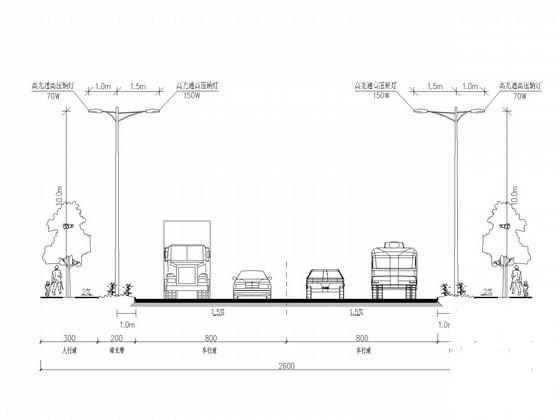

大样图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2023-02-15
评论次数：0

浏览次数：0
文件大小：1.68 MB

收藏次数：0
文件名称：附件-995855967089805605556.rar
