城市政道路及配套工程24米刚构拱桥设计图纸

附件详情

  • 1. 设计说明
  • 2.工程数量表

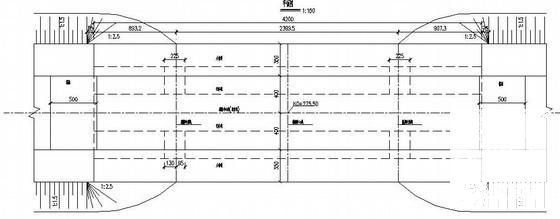

  • 3.桥位平面图

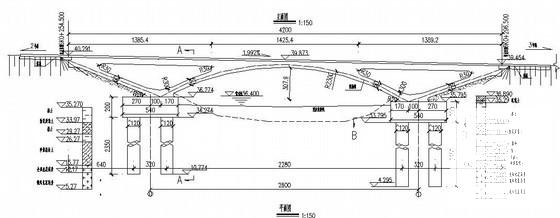

  • 4.桥型布置图
  • 5.桩基布置图
  • 6.上部结构一般构造图
  • 7.上部结构钢筋布置图
  • 8.桥台一般构造图
  • 9.桥台承台钢筋布置图
  • 10.桥台桩基钢筋布置图
  • 11.灌注桩内超声波检测管布置图
  • 12.搭板钢筋布置图
  • 13.桥面铺装构造图
  • 14.人行道板构造图
  • 15.人行道栏杆构造图
  • 16.桥面排水设计图
  • 17.锥坡示意图
  • 18.施工步骤示意图

附件详情

该桥主要功能为跨跃人工湖,连结2号桥与3号路交通,同时与周围环境相配合,形成一个景观点。因此宜采用造型优美的桥型。
采用1-24米跨V型桥台普通钢筋刚构拱桥,桥梁全长42米,桥宽为15米。本桥矢跨比为1/7.3,属于坦拱,水平推力比较大,为此选用V型桥台,以减小水平推力对桥梁基础的影响。造型简洁,外形美观,线条柔和,满足业主创建景观建筑的要求。本桥没有通航要求。
设计要点:
1、梁部
本桥采用满堂支架现浇普通钢筋混凝土梁,两片拱肋。
2、下部结构

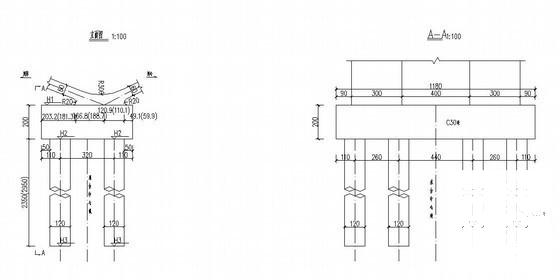

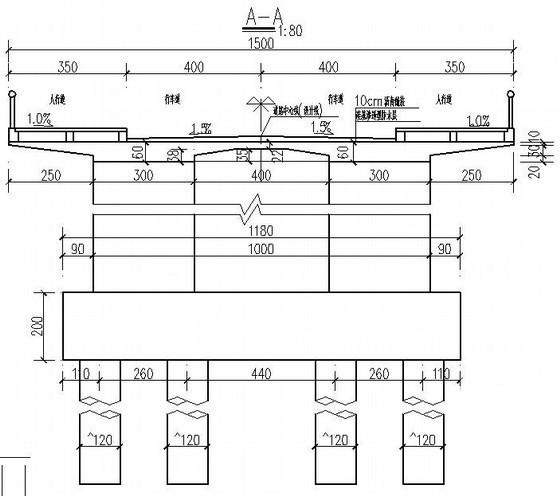

基础为5.4x11.8x2.0米承台,8根直径1.2米双排桩。
全部桩基按嵌岩桩设计,桩基设计均嵌入微风化岩层1.0倍桩径以上。为减少桩基沉降量,要求施工中采用优质泥浆,确保无泥浆套和桩底沉渣小于5cm。
3、桥面结构及其他
(1)桥面铺装采用4cm细粒式改性沥青砼(AC-13C)+6cm至12cm中粒式沥青砼(AC-20C)。
(2)本桥不设支座及伸缩缝。
4、桥面排水
采用侧入式进水格栅加落水斗集水通过PV C管排入桥下河内。
5、结构计算
本桥梁部采用桥梁博士进行分析,最大裂缝宽按不大于0.2mm控制,结构重要性系数取1.0。
