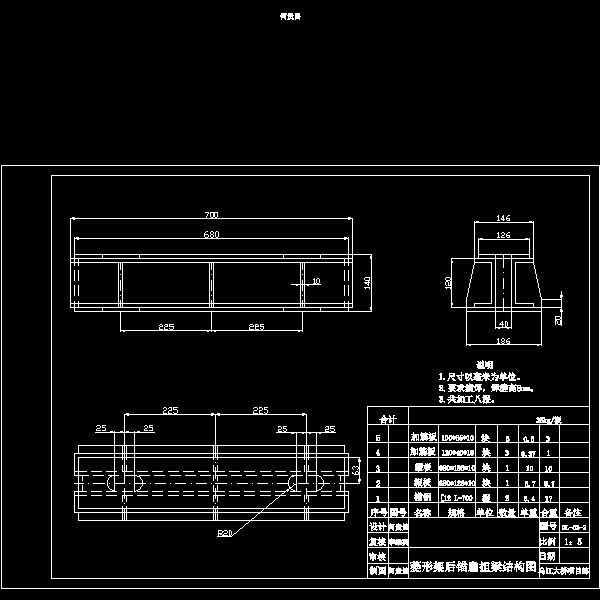

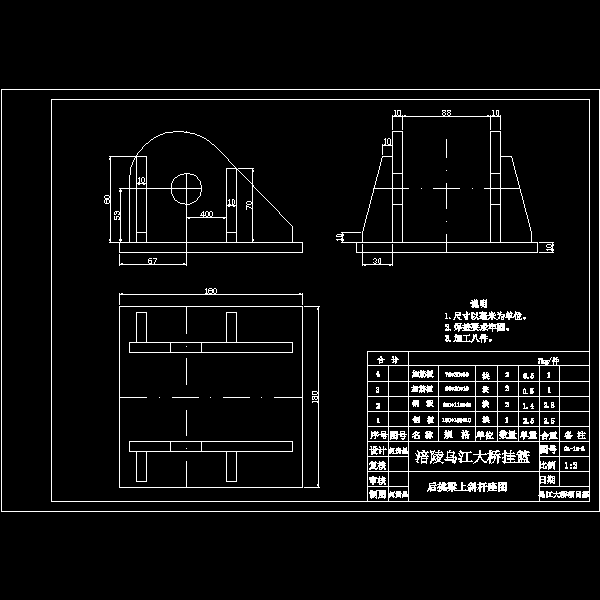

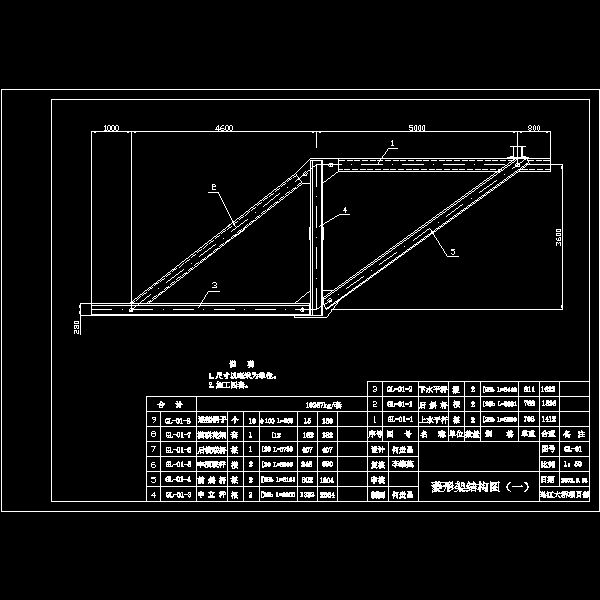

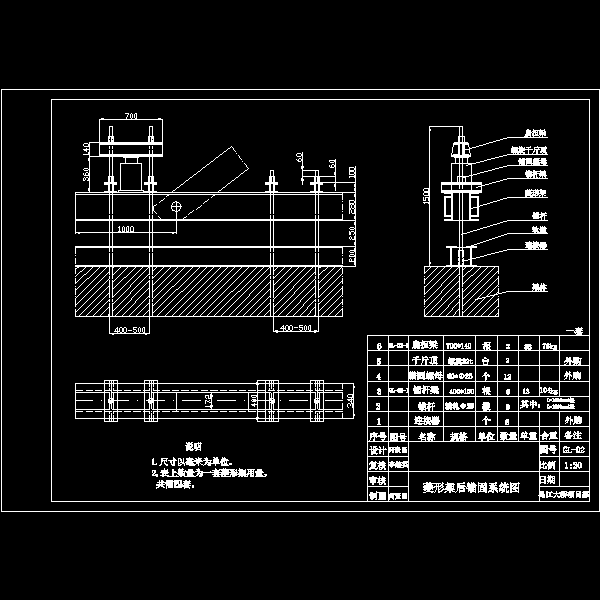

连续刚构桥挂篮设计CAD图纸(钢筋混凝土)

某大桥桥长409.35m，起于DK137 194，止于DK137 603.35，其主跨布置为(66 128 66)m预应力钢筋混凝土连续刚构。梁体为单箱单室变高度变截面箱梁结构，墩顶处梁高8.8m，跨中及边跨梁端处高4.4m，梁体下缘除中跨中部34m梁段和边跨端部19.7 m梁段为等高直线(梁高4.4m)外，其余梁段半径R=212.314m的圆曲线。 　　连续刚构桥挂篮设计图纸101张 　　具体见稿件内部在此不一一列举。
