5孔预应力混凝土连续刚构桥施工图纸设计构造图,布置图

本桥梁按5孔预应力混凝土连续刚构进行设计，桥梁总长348.4米，具体分跨为：50+3×80+50米。下部构造为薄壁双墙式墩身和肋板式台身，钻孔灌注桩基础。

桥梁横断面型式采用单箱单室箱梁，其高度按二次抛物线变化。上部构造采用悬臂浇筑的施工方法。

……

设计将五孔连续结构划分成五个施工单元体，即两个边孔的9米长梁段作为支架现浇，中间四个主墩作为四个单“T”结构进行悬臂浇筑，形成单“T”后，分别进行三次体系转换，最终形成五孔连续刚构。

……

共101张，CAD格式。

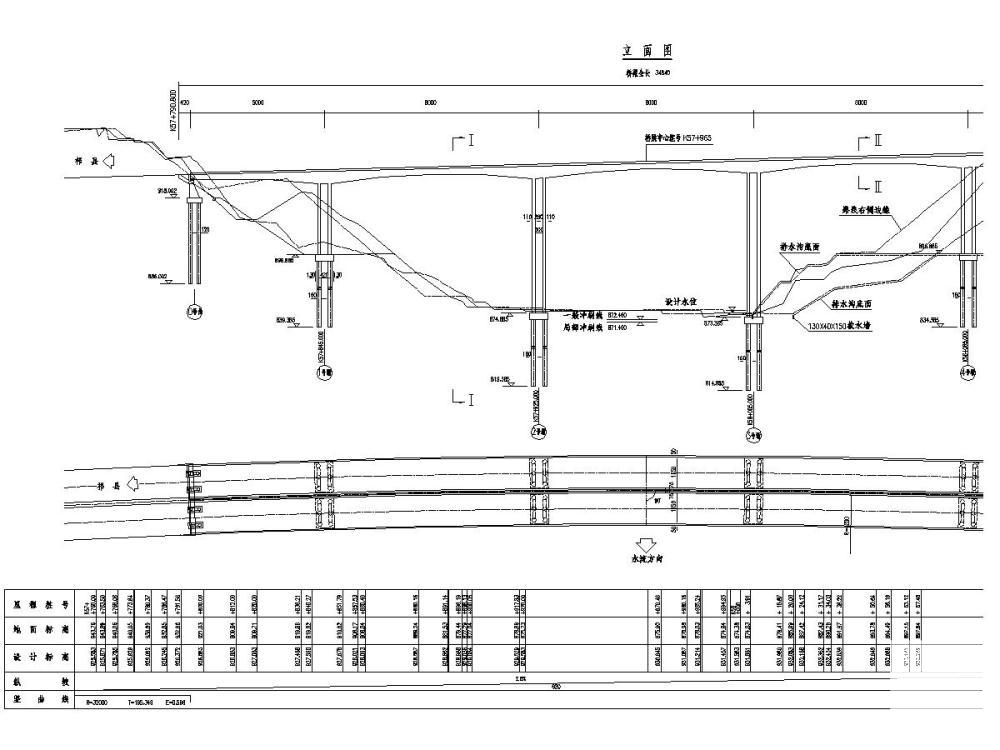

桥型布置图

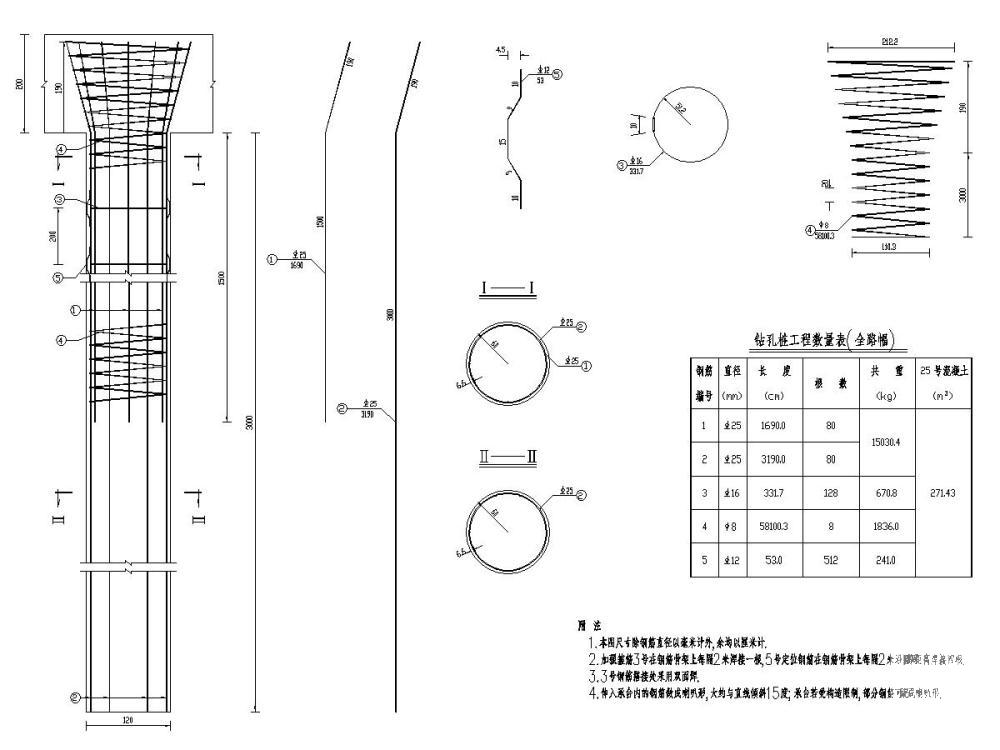

桥台桩基钢筋构造图

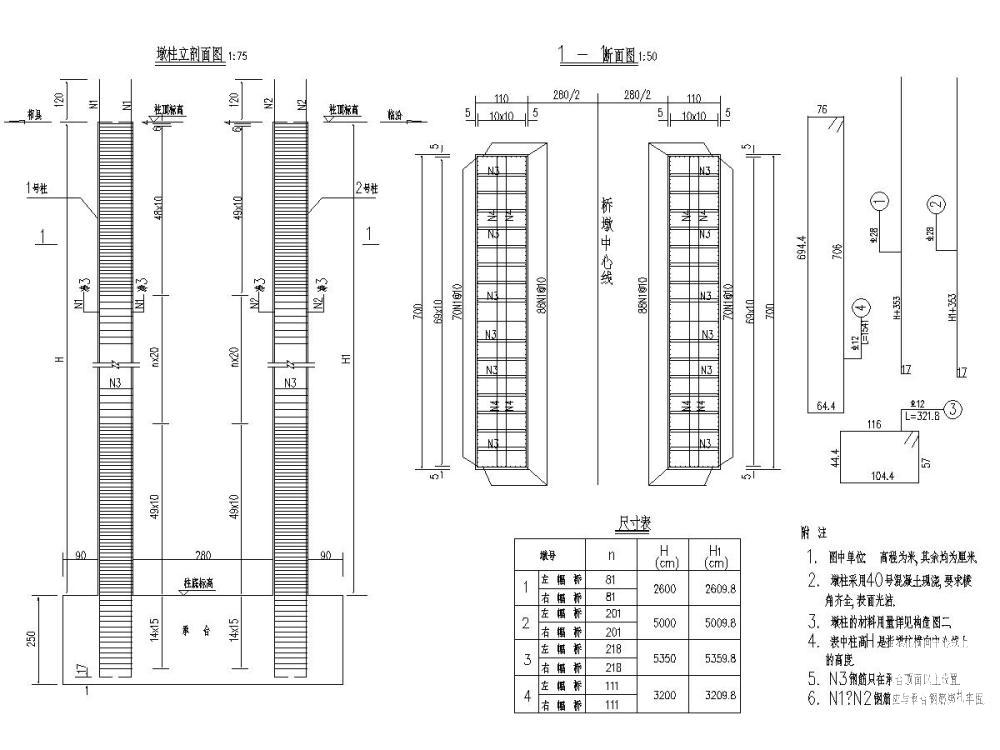

墩身钢筋图

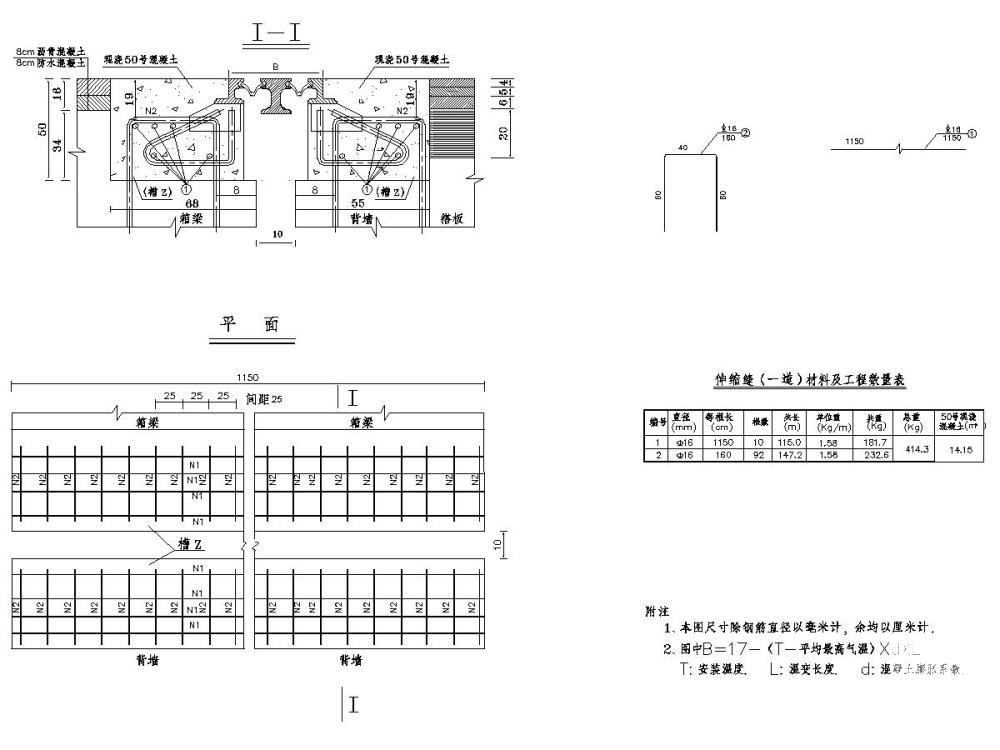

伸缩缝构造图

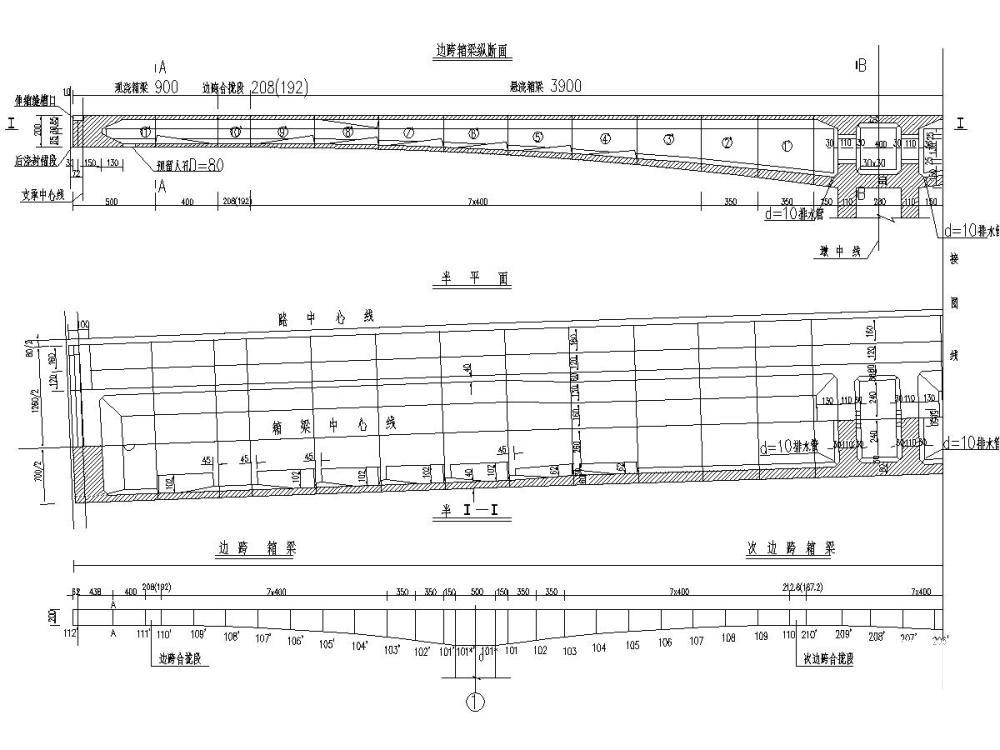

箱梁一般构造图

防撞墙构造图

预应力布置图

护栏构造图
