连续刚构桥挂篮设计CAD图纸

资料简介
赚取积分

使用性：公路桥
承重构件受力情况：梁桥,钢结构桥
材料类型：钢筋砼桥

附件详情

某大桥桥长409.35m，起于DK137 194，止于DK137 603.35，其主跨布置为(66 128 66)m预应力钢筋混凝土连续刚构。梁体为单箱单室变高度变截面箱梁结构，墩顶处梁高8.8m，跨中及边跨梁端处高4.4m，梁体下缘除中跨中部34m梁段和边跨端部19.7 m梁段为等高直线(梁高4.4m)外，其余梁段半径R=212.314m的圆曲线。
连续刚构桥挂篮设计图纸101张
具体见稿件内部在此不一一列举。

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源

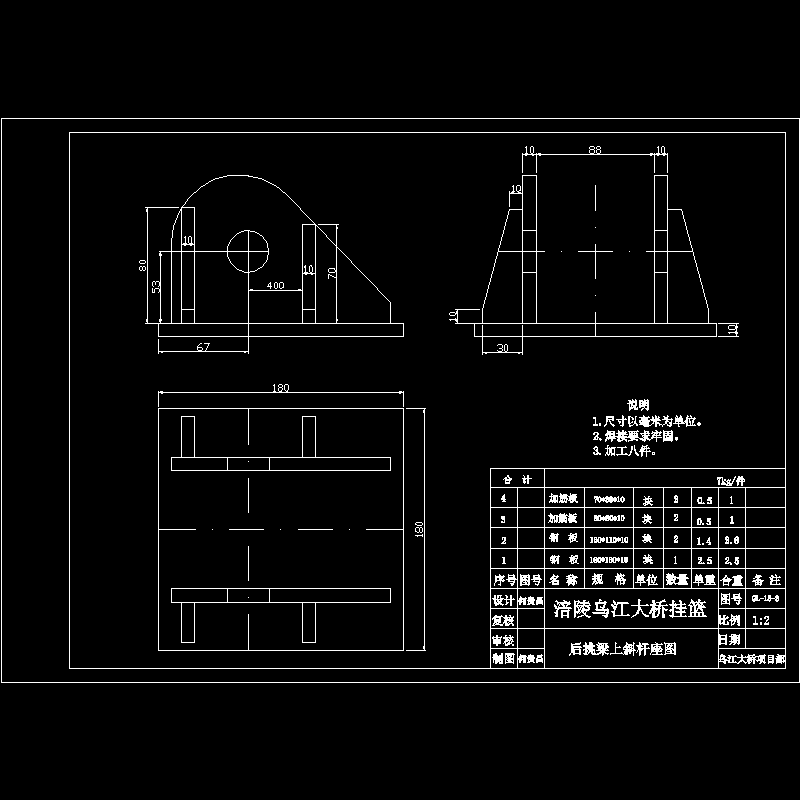

后挑梁上斜杆座.dwg
菱形架前支座组焊图.dwg

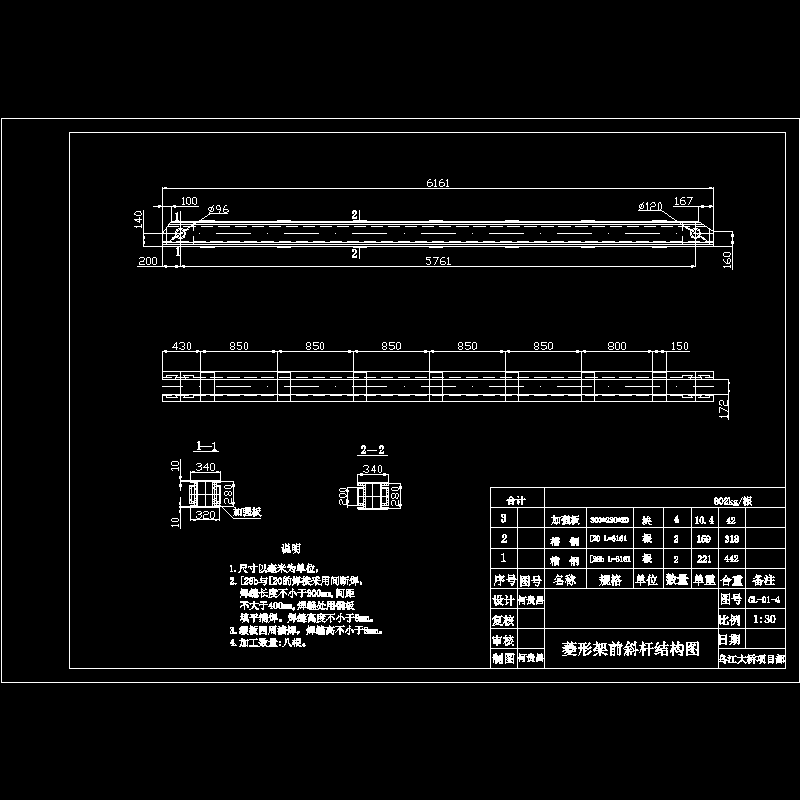

菱形架前斜杆结构图.dwg

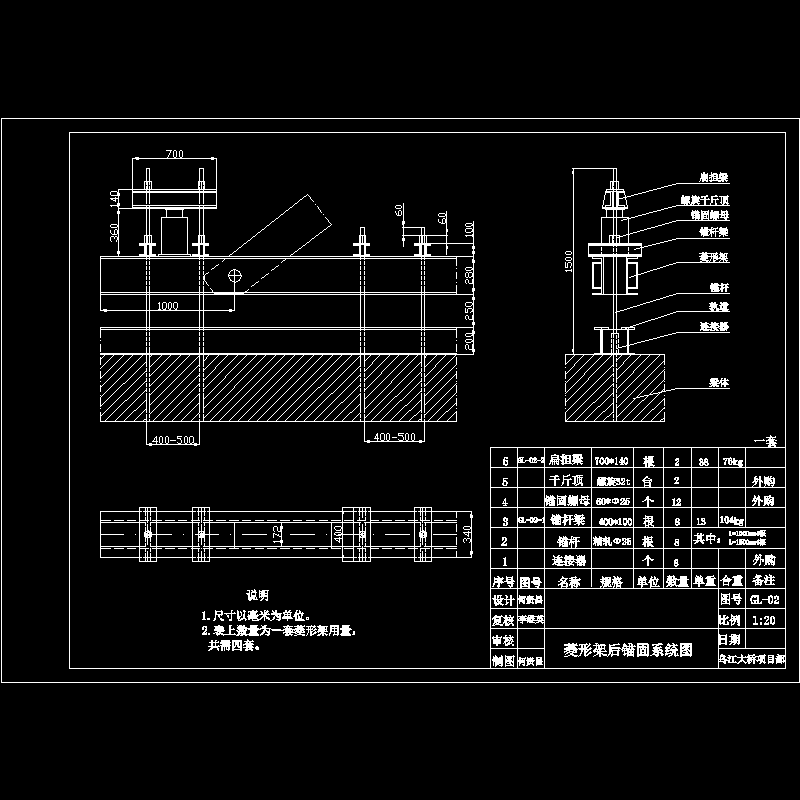

菱形架后锚固系统图.dwg

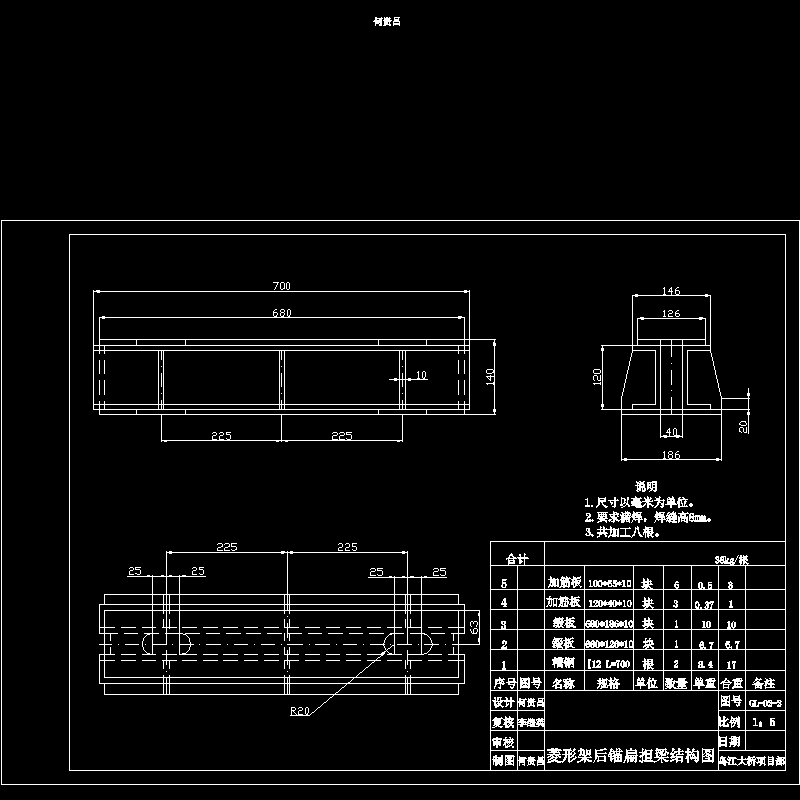

菱形架后锚扁担梁结构图.dwg
菱形架结构图（一）.dwg
菱形架结构图（二）.dwg
菱形架连接销子图.dwg

以上是部分截图，请下载附件后查看完整高清内容
