斜腿刚构（203020m）桥CAD图纸

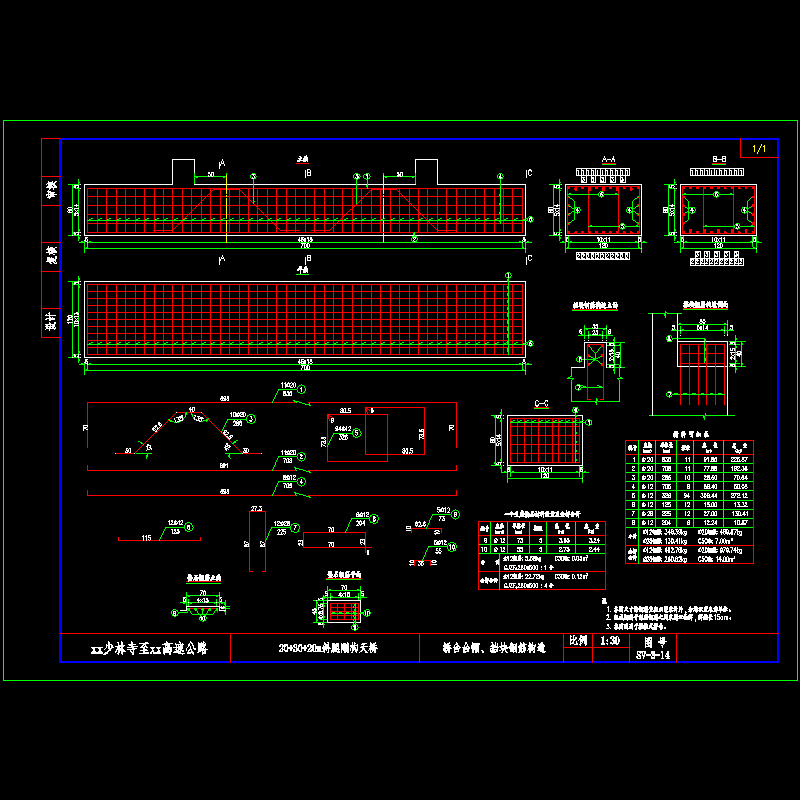

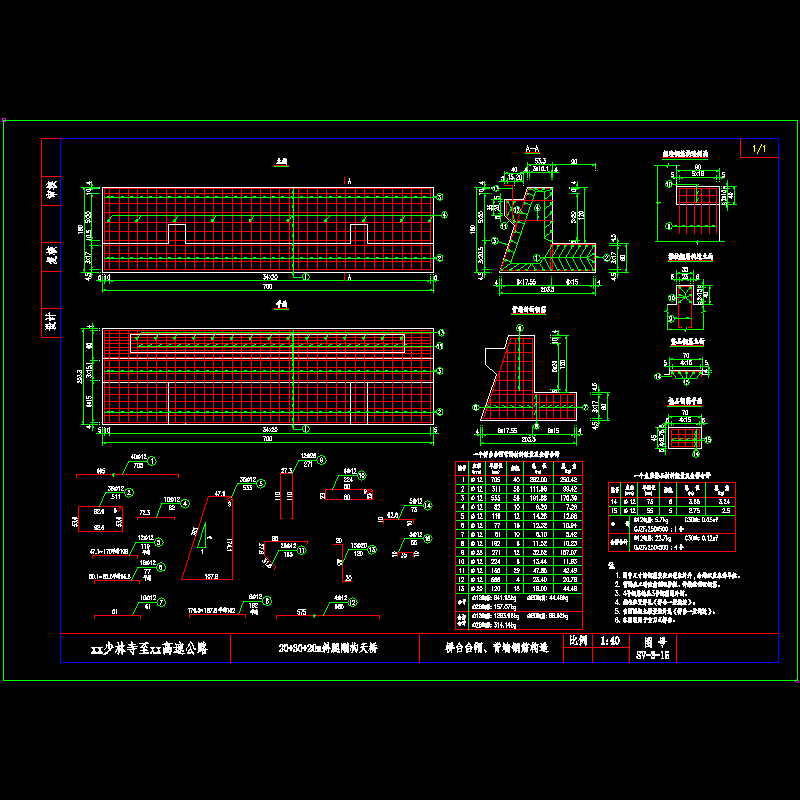

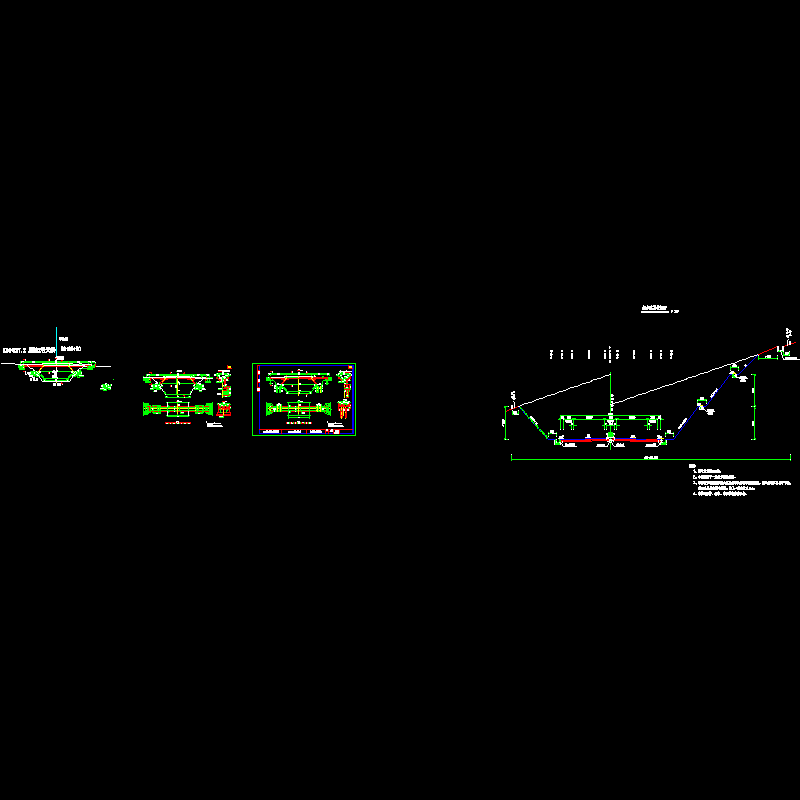

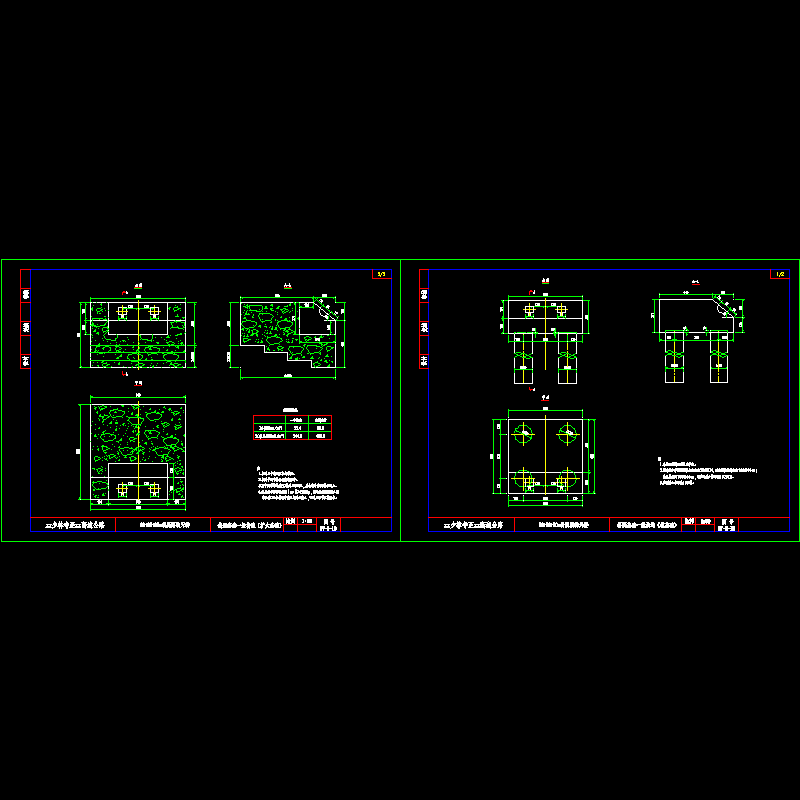

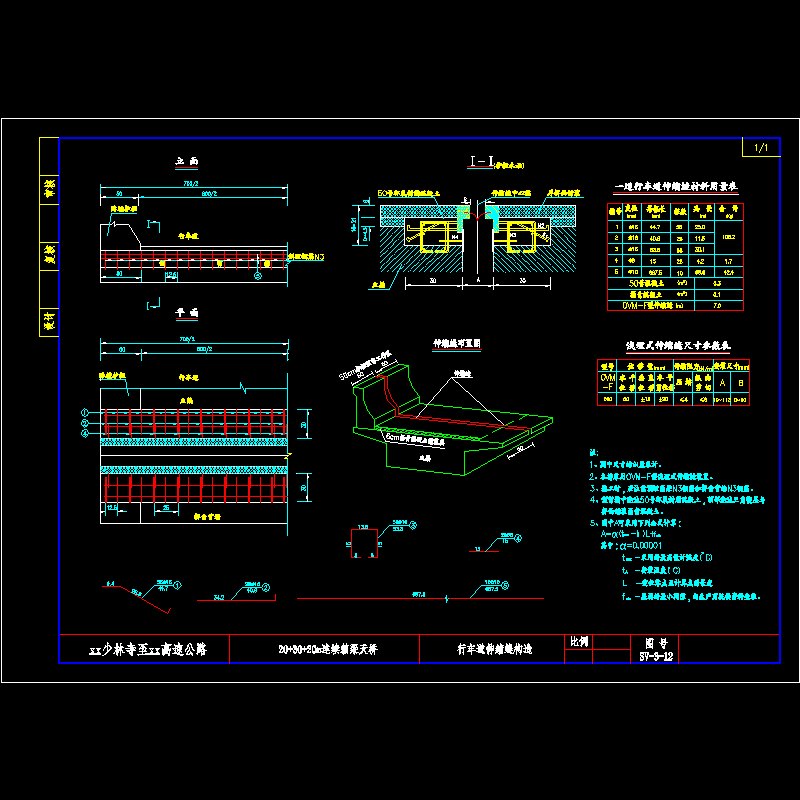

一、设计规范与技术标准 　　（一）设计规范 　　1．《公路桥涵设计通用规范》（JTJ021-89） 　　2．《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ023-85） 　　3．《公路桥涵地基与基础设计规范》（JTJ024-85） 　　4．《公路工程抗震设计规范》（JTJ004-89） 　　5．《公路桥涵施工技术规范》（JTJ041-2000） 　　（二）技术标准 　　1．桥面宽度：桥梁宽7.0米，横向布置为0.5米防撞护栏 6.0米行车道 0.5米防撞护栏。 　　2．设计荷载：汽车-20级，挂-100级。 　　二、主要材料 　　（一）混凝土 　　现浇箱梁、斜腿采用C50混凝土,桥台台帽、承台采用C30混凝土；桥台、桥墩桩基采用C25混凝土。其质量要求应符合《公路桥涵施工技术规范》（JTJ041-2000）的有关规定。 　　（二）预应力钢筋 　　设计采用的预应力钢束的技术标准应符合ASTMA416-92，直径为15.24mm，标准强度为1860MPa。 　　（三）普通钢筋 　　设计采用钢筋为I级和II级两种，必须符合国家标准（GB13013-91、GB1499-98）的有关规定。 　　（三）支座、伸缩缝 　　桥台处均采用板式橡胶支座；采用无缝伸缩缝。 　　三、设计要点 　　1．桥梁上部结构跨径为20 30 20米。箱梁采用单箱单室断面，主梁根部梁高为1.9米，跨中梁高为1.1米，箱宽为3.4米，悬臂长为1.8米，悬臂跟部厚0.4米，桥面横坡在桥面铺装中调整，箱梁顶面和底面横向为水平面，斜腿与承台之间为铰结。桥面横坡为1.5%的双向坡，桥面铺装在防撞护栏边缘最薄处厚6厘米，在箱梁中心厚10.5厘米。 　　2．桥台基础分别设计为重力式桥台和桩柱式桥台，桩柱式桥台的桩基直径采用1.0米，桩基长度和配筋未给出，需根据不同的地质情况进行设计；主墩基础分别设计为重力式基础和桩基础，桩基础的桩基直径采用1.5米，桩基长度和配筋未给出，需根据不同的地质情况进行设计。 　　3．上部结构总体分析中按正温差20度，负温差20度，顶底板日照温差5度；斜腿支点位移按水平5毫米、竖向5毫米计算。
