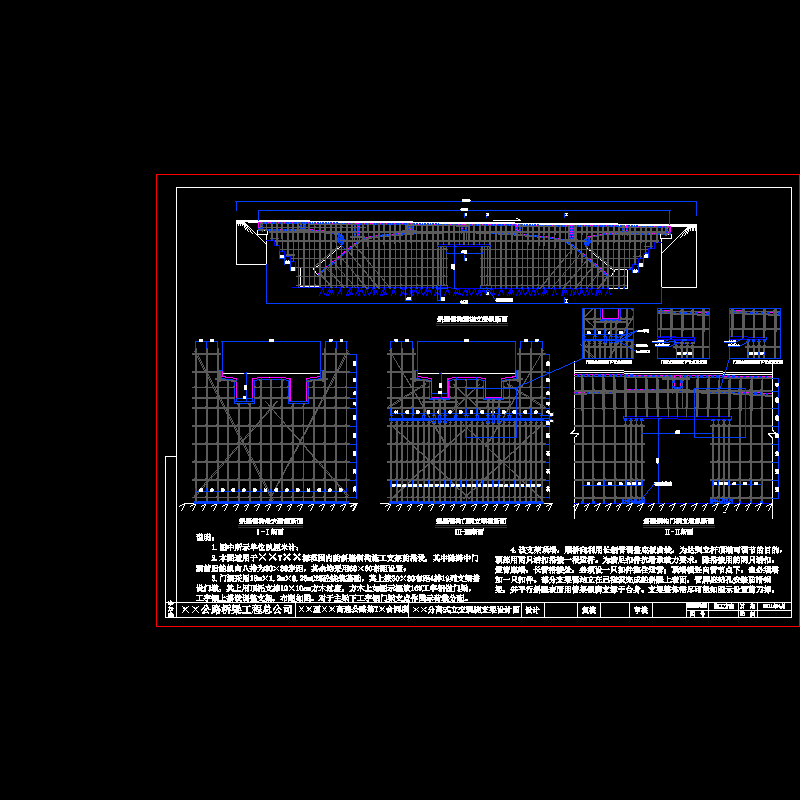

分离式立交斜腿钢构现浇支架CAD施工图纸

说明： 　　 1.图中所示单位以厘米计； 　　 2.本图适用于斜腿钢构施工支架的搭设, 其中除跨中门洞前后的纵向八排为30×30步距，其余均采用60×60布距设置； 　　 3.门洞采用18m×1.2m×0.25mC25砼浇筑基础，其上按30×30布距4排19列支架搭设门墩，其上用顶托支撑10×10cm方木过度，方木上如图示摆放16#工字钢做门梁，工字钢上搭设调整支架，布距如图。对于主梁下工字钢门梁支点作图示荷载分配。 　　 4.该支架顶端，顺桥向利用长钢管调整底板曲线，为达到立杆顶端可调节的目的，顶部用两只活扣搭接一根短杆。为满足扣件抗滑承载力要求，除搭接用的两只活扣，短管底端，长管搭接处，必须设一只扣件拖住短管；顶端横竖向管节点下，也必须增加一只扣件。部分支架需站立在已浇筑完成的斜腿上表面，管脚应钻孔安装防滑钢架，并平行斜腿表面用管架锁脚支撑于台身。支架整体需尽可能如图示设置剪刀撑。 　　…… 　　内含： 　　斜腿钢构最大荷载断面 　　斜腿钢构门洞支墩横断面 　　斜腿钢构门洞支墩纵断面 　　斜腿钢构现浇支架纵断面 　　门洞支墩腹板下节点横断面 　　门洞支墩腹板下节点正立面 　　门洞支墩翼缘板下节点正立面 　　…… 　　共计1张
