分离式立交斜腿钢构现浇支架施工方案图纸CAD

附件详情

说明:
1.图中所示单位以厘米计;
2.本图适用于斜腿钢构施工支架的搭设, 其中除跨中门洞前后的纵向八排为30×30步距,其余均采用60×60布距设置;
3.门洞采用18m×1.2m×0.25mC25砼浇筑基础,其上按30×30布距4排19列支架搭设门墩,其上用顶托支撑10×10cm方木过度,方木上如图示摆放16#工字钢做门梁,工字钢上搭设调整支架,布距如图。对于主梁下工字钢门梁支点作图示荷载分配。
4.该支架顶端,顺桥向利用长钢管调整底板曲线,为达到立杆顶端可调节的目的,顶部用两只活扣搭接一根短杆。为满足扣件抗滑承载力要求,除搭接用的两只活扣,短管底端,长管搭接处,必须设一只扣件拖住短管;顶端横竖向管节点下,也必须增加一只扣件。部分支架需站立在已浇筑完成的斜腿上表面,管脚应钻孔安装防滑钢架,并平行斜腿表面用管架锁脚支撑于台身。支架整体需尽可能如图示设置剪刀撑。
……
内含:
斜腿钢构最大荷载断面
斜腿钢构门洞支墩横断面
斜腿钢构门洞支墩纵断面
斜腿钢构现浇支架纵断面
门洞支墩腹板下节点横断面
门洞支墩腹板下节点正立面
门洞支墩翼缘板下节点正立面
……
共计1张

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

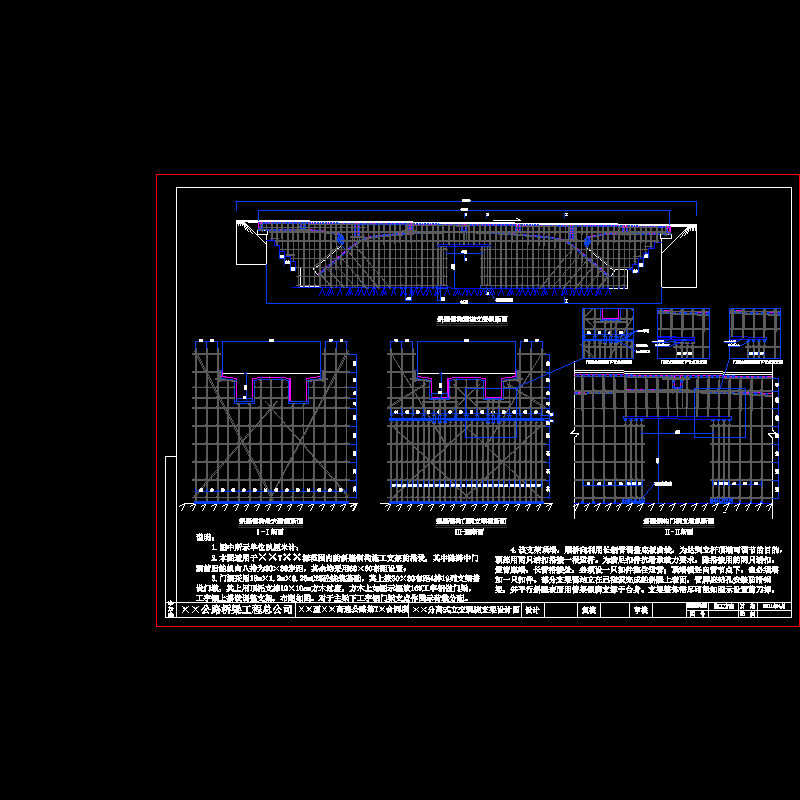

  • 分离式立交斜腿钢构现浇支架施工方案图纸CAD - 1
