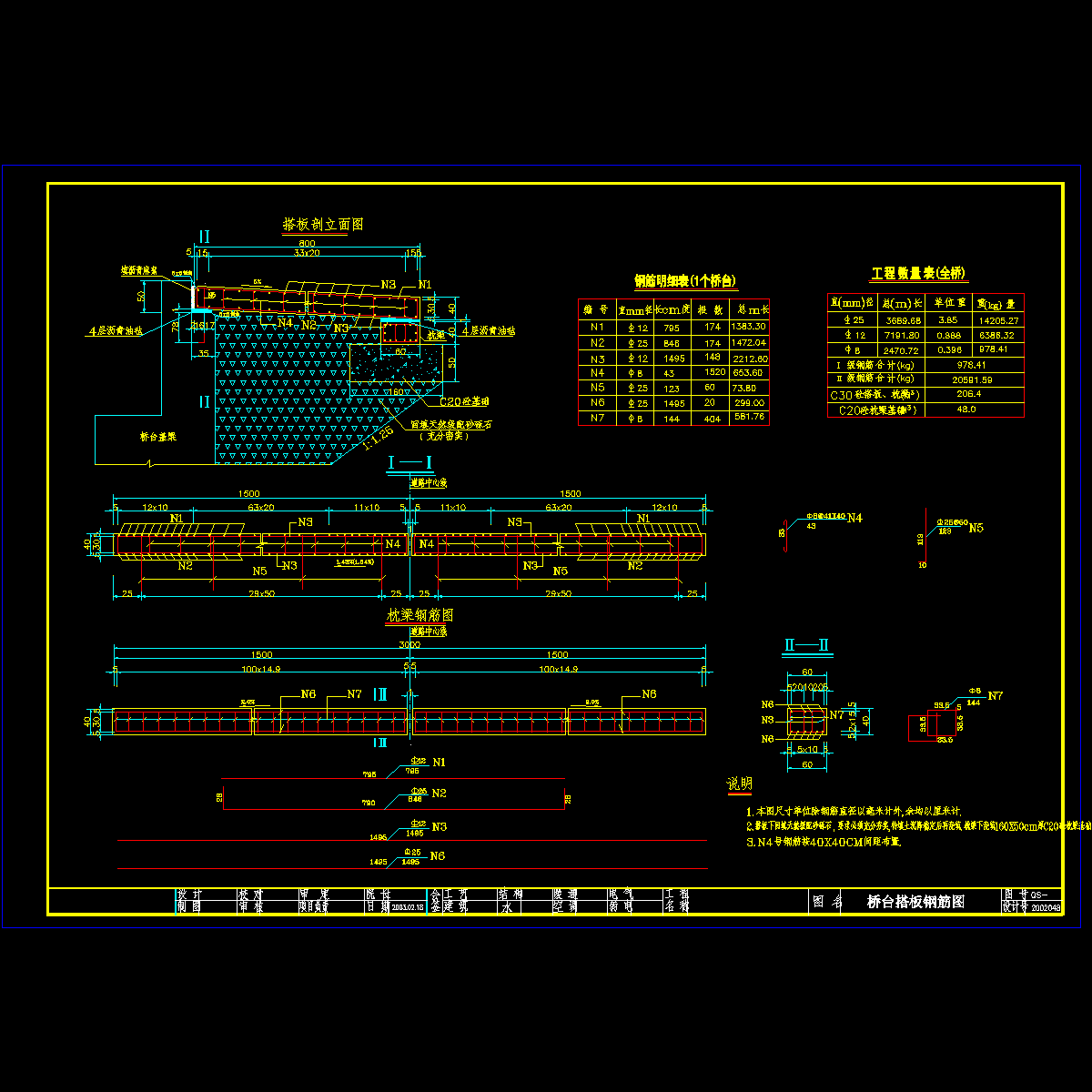

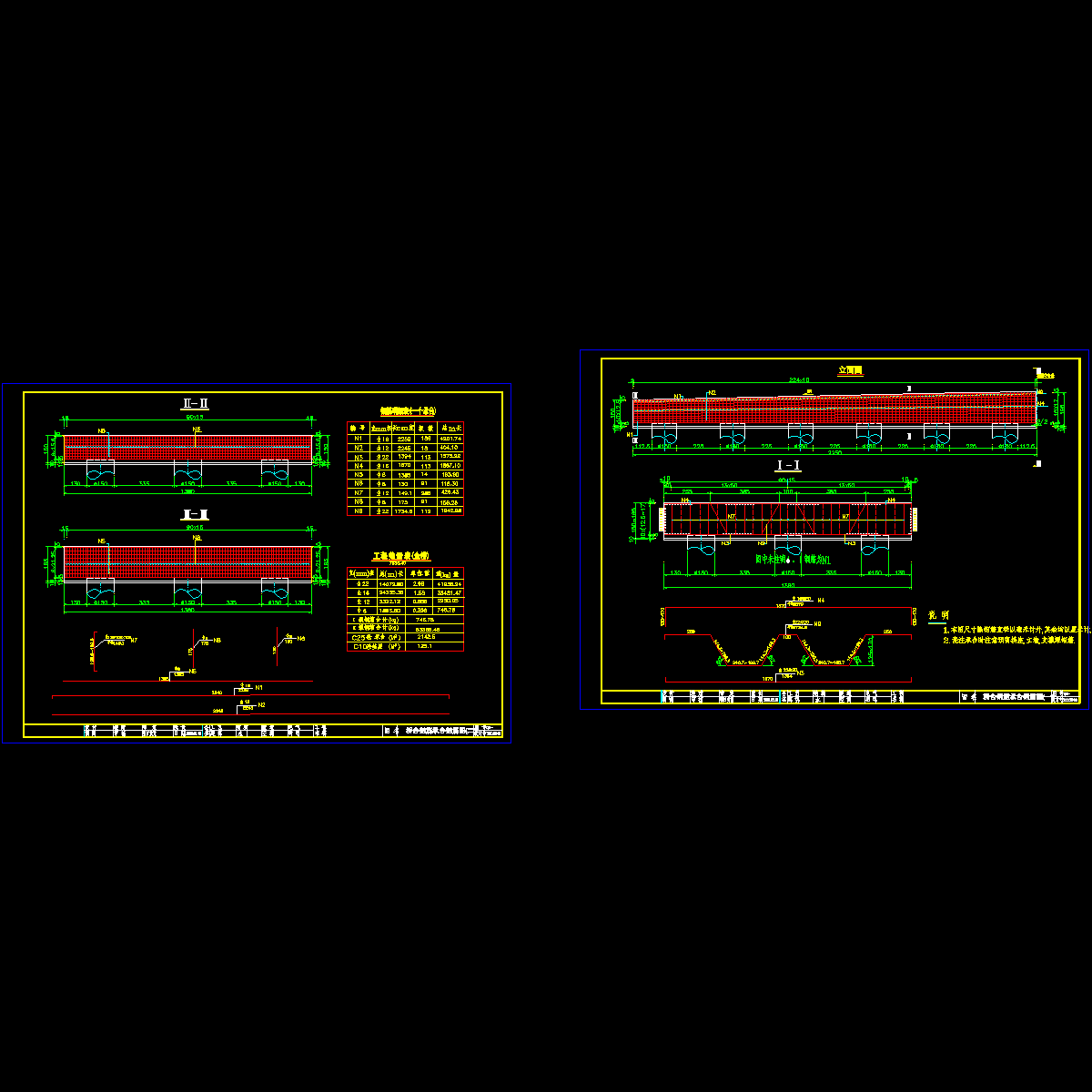

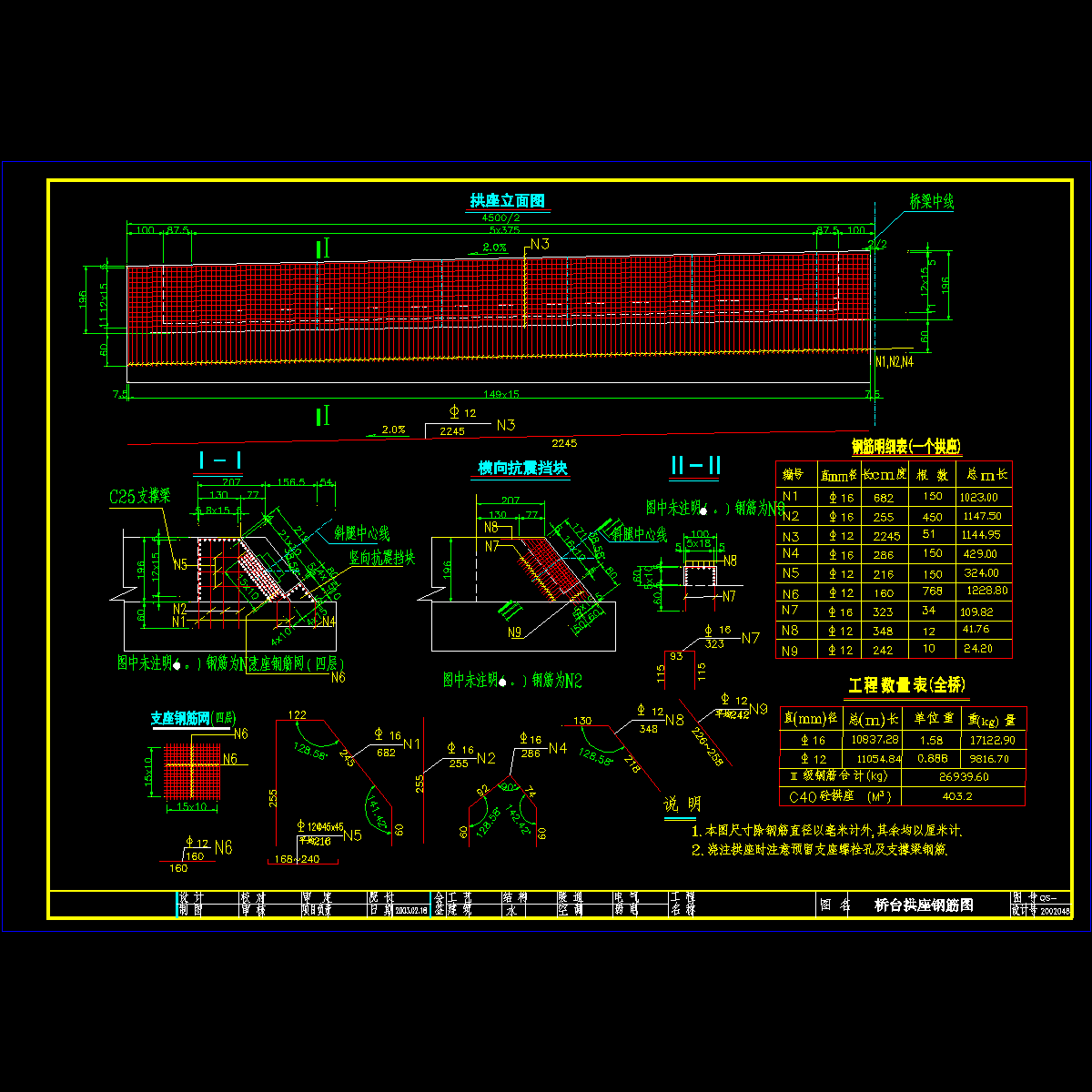

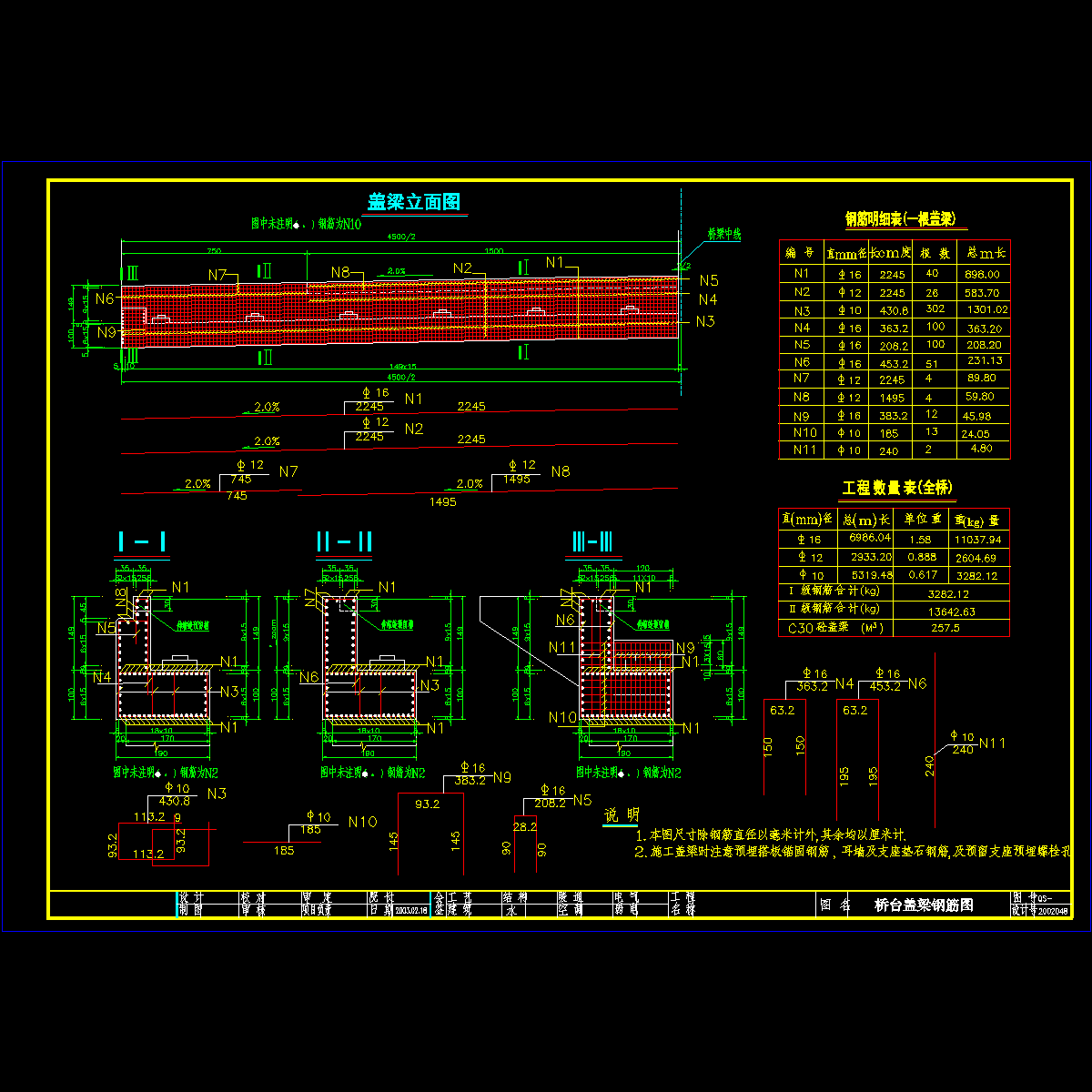

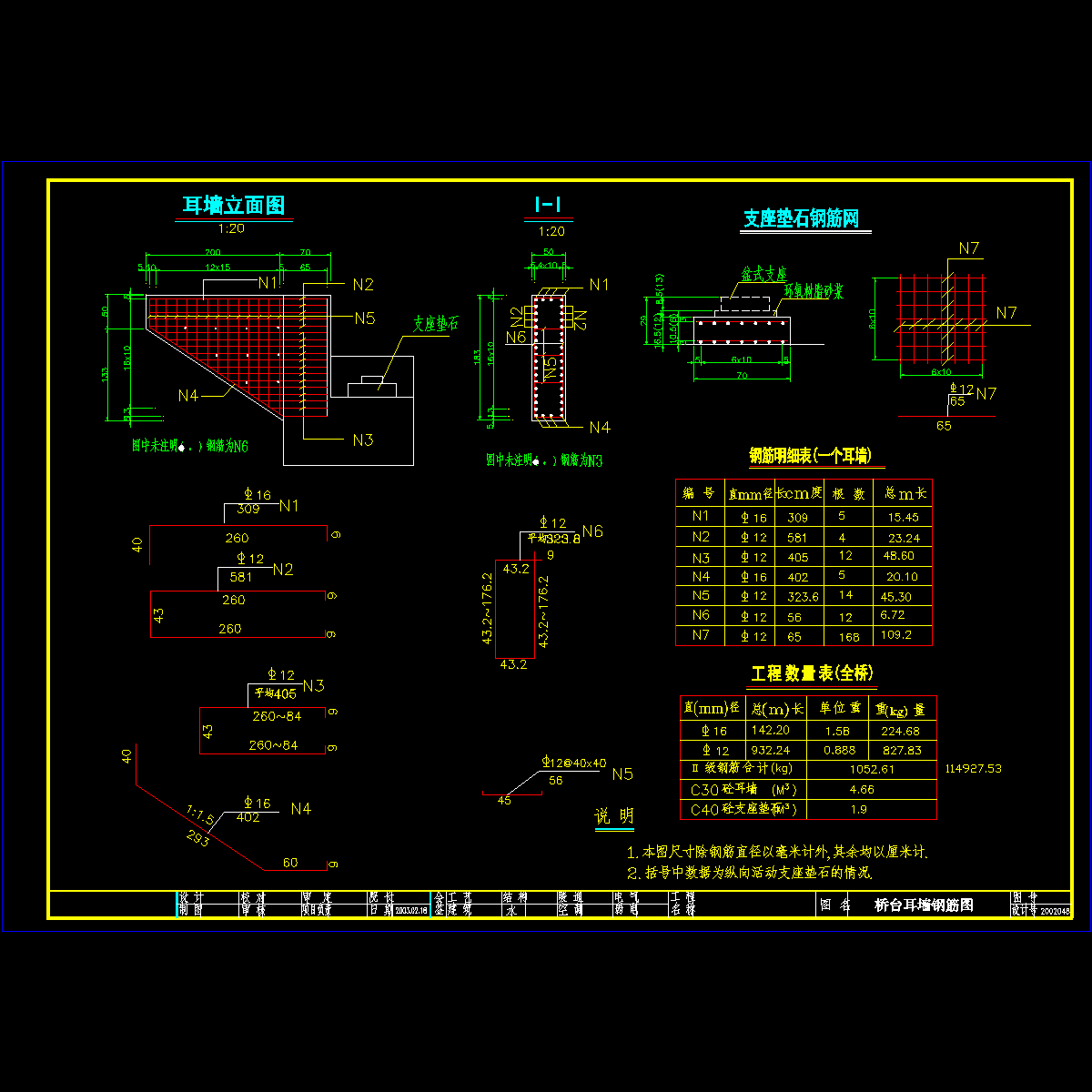

18.853818.85m预应力砼斜腿刚构桥梁全套施工图纸（40张）.dwg

技术标准： 　　 1、荷载等级：汽车—20级，挂—100；人群4kN/m； 　　 2、桥面宽度：总宽45m，其组成为：4.5m(人行道) 3.0m(绿化带) 30.0m(行车道) 3.0m(绿化带) 4.5m(人行道) 　　 3、通航标准：小游船，高度大于等于2米。 　　 4、地震烈度：7度 　　...... 　　设计要点： 　　 本桥跨径组成为：18.85 38 18.85m的预应力混凝土铰接斜腿刚构，桥梁全长75.7米，桥面纵坡为双向1.5%,竖曲线半径为3000米,桥面横坡为双向2.0%。 　　 桥台为组合式桥台,基础采用三排d150cm钻孔灌注桩基础,桥台锥坡表面采用浆砌片石锥坡护砌。
