9.75+14+9.75m斜腿刚构桥梁设计套图纸

附件详情

总体设计：
根据规划的河道宽度确定的桥梁 方案 为斜腿刚构，跨经组合为9.75+14+9.75＝33.5m。根据道路横断面确定分四幅桥进行设计，两幅快车道桥各宽10.5m，其中车道宽8m，加0.5m防撞护栏和0.3m护轮带，其余部分供绿化培土用；两侧各9.75m宽的辅道桥，慢车道宽5m，人行道4m，护轮带0.3m，其余为绿化培土用。
......
技术标准：
1. 道路等级：城市主干道II级
2. 设计时速：40km/h
3. 设计荷载：快车道桥：城－A级；辅道桥：城－B级；人群荷载：3.5kN/m2
4. 桥面横断面分配：全桥分成四幅桥设计：两幅快车道桥，两幅辅道桥。
一幅快车道桥全宽10.5m,其中车行道宽8m，防撞墙0.5m,护轮带0.3m,其余位于中央分隔带和机非分隔带内。
一幅辅道桥全宽9.75m，其中人行道宽4m（含栏杆），慢车道5m，护轮带0.3m,机非分隔带内0.45m。
四幅桥之间位于分隔带内均设置横向搭板，保证分隔带内的绿化连贯。
......
共48张CAD设计图。

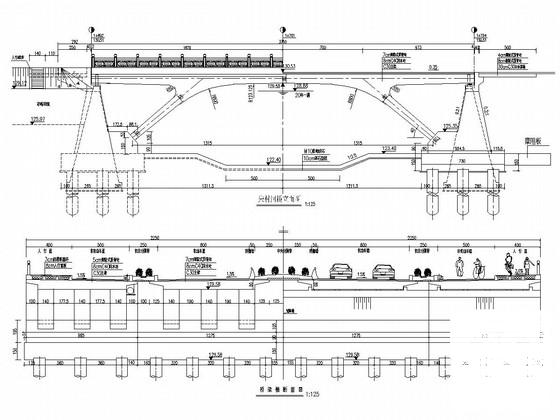

斜腿刚构方案

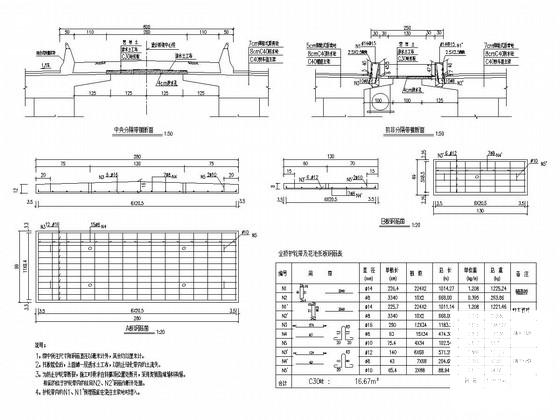

绿化带花池托板构造图

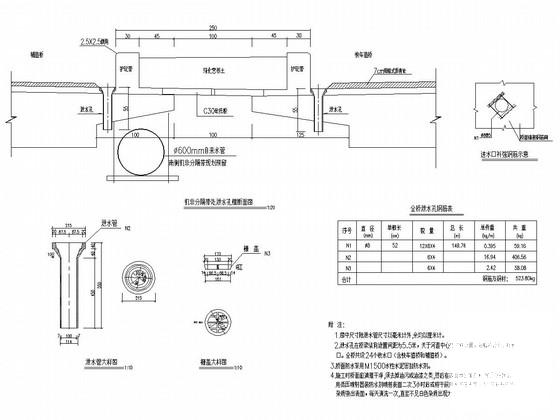

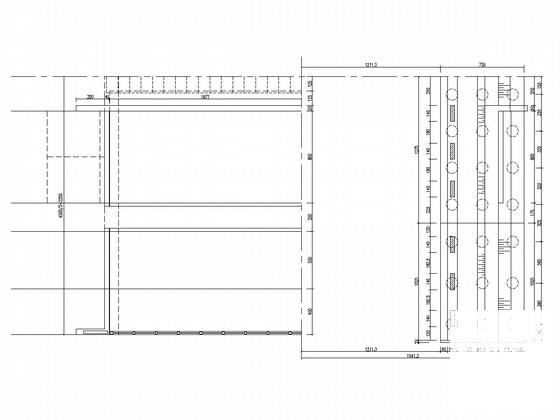

桥面排水构造图
