20+30+20m斜腿刚构天桥通用图纸布置图设计说明

  • 位置:河南
  • 编制时间:近代
  • 使用性:人行桥
  • 跨径大小和多跨总长:30m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 设计说明
  • 全桥主要材料数量表

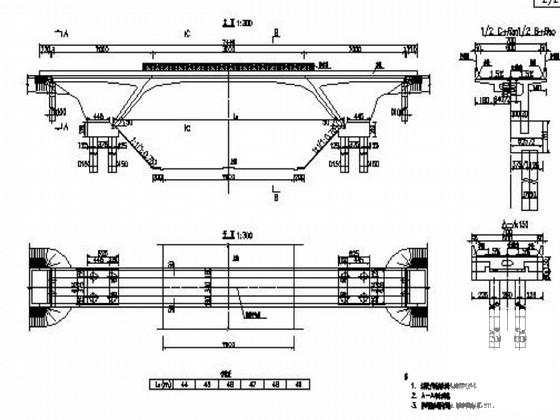

  • 桥型布置(桩基方案)
  • 桥台背墙、耳墙钢筋构造
  • 槽口及增加倒角钢筋构造
  • 承台钢筋构造
  • 桥台搭板钢筋构造2
  • 防落网构造
  • 护栏钢筋构造
  • 锚下加强钢筋构造
  • 行车道伸缩缝构造
  • 桥台台帽、挡块钢筋构造
  • 桥台台帽、背墙钢筋构造
  • 箱梁钢筋构造6
  • 箱梁横隔梁钢筋构造
  • 箱梁一般构造2
  • 斜腿钢筋构造3
  • 斜腿基础钢筋构造
  • 斜腿台铰钢筋布置图
  • 箱梁预应力钢筋构造3
  • 桥台一般构造(重力式)
  • 桥台一般构造(桩柱式)
  • 斜腿基础一般构造(扩大基础)
  • 斜腿基础一般构造(桩基础)

附件详情

桥面宽度:桥梁宽7.0米,横向布置为0.5米防撞护栏+6.0米行车道+0.5米防撞护栏。设计荷载:汽车-20级,挂-100级。 现浇箱梁 、斜腿采用C50混凝土,桥台台帽、承台采用C30混凝土;桥台、桥墩桩基采用C25混凝土。设计采用的预应力钢束的技术标准应符合ASTMA416-92,直径为15.24mm,标准强度为1860MPa。桥台处均采用板式橡胶支座;采用无缝伸缩缝。桥面铺装采用沥青混凝土,防撞护栏边缘处厚6cm。
桥梁上部结构跨径为20+30+20米。箱梁采用单箱单室断面,主梁根部梁高为1.9米,跨中梁高为1.1米,箱宽为3.4米,悬臂长为1.8米,悬臂跟部厚0.4米,桥面横坡在桥面铺装中调整,箱梁顶面和底面横向为水平面,斜腿与承台之间为铰结。桥面横坡为1.5%的双向坡,桥面铺装在防撞护栏边缘最薄处厚6厘米,在箱梁中心厚10.5厘米。桥台基础分别设计为重力式桥台和桩柱式桥台,桩柱式桥台的桩基直径采用1.0米。斜腿腿脚根部2米采用预制,其余部分及主梁采用满樘支架现场浇筑。
......共计34张,

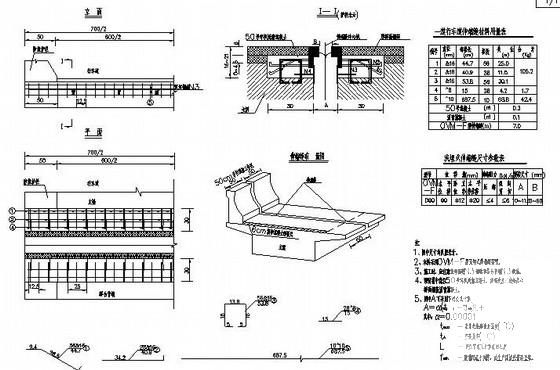

行车道伸缩缝构造

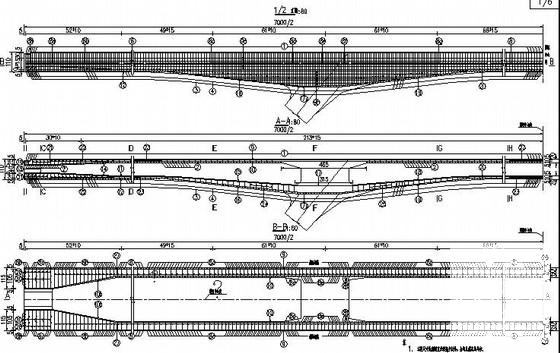

箱梁钢筋构造

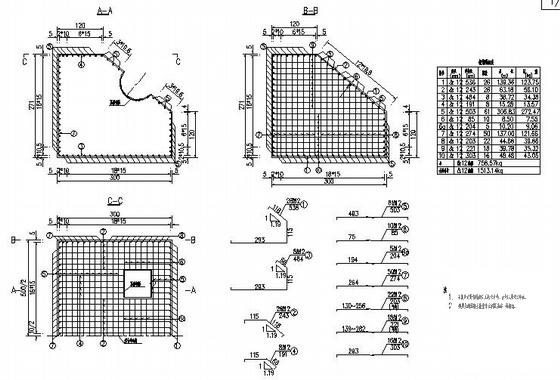

斜腿基础钢筋构造

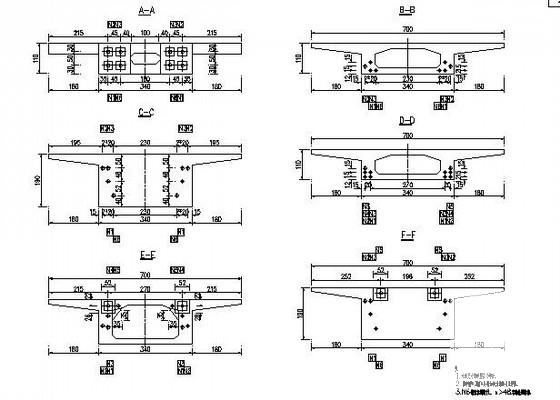

箱梁预应力钢筋构造

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 斜腿刚构天桥通用图 - 1
    斜腿刚构天桥通用图 - 1
  • 斜腿刚构天桥通用图 - 2
    斜腿刚构天桥通用图 - 2
  • 斜腿刚构天桥通用图 - 3
    斜腿刚构天桥通用图 - 3
  • 斜腿刚构天桥通用图 - 4
    斜腿刚构天桥通用图 - 4
  • 斜腿刚构天桥通用图 - 5
    斜腿刚构天桥通用图 - 5
以上是部分截图,请下载附件后查看完整高清内容
