三跨斜腿刚构桥施工图纸（知名省院）.

资料简介
赚取积分

位置：河南
编制时间：近代
跨径大小和多跨总长：50m
使用年限：永久性桥
材料类型：钢筋砼桥

附件详情

设计说明
材料数量表
桥位平面图
桥型布置图
标准横断面图
主梁一般构造图
主梁钢筋布置图
斜腿钢筋布置图
桥墩一般构造图
桥台台帽、台身、翼墙钢筋布置图
桥墩承台钢筋布置图
桩基础钢筋布置
桩基声测管构造图
桥面铺装构造图
搭板钢筋构造图
挡块、挡土板钢筋布置图
桩位坐标图
垫石钢筋布置图
机动车道伸缩缝构造图
人行道伸缩缝构造图
人行道板钢筋构造图
栏杆构造图
斜塔总体布置图
钢斜塔构造图
塔脚构造图
锚箱构造图4张
桥梁拉索设计参数表
斜塔基座钢筋布置图
避雷针构造图
锥坡构造图
施工流程图6张
支架施工示意图

附件详情

图纸为甲级省院依据《城市桥梁设计规范》CJJ11-近代、《公路桥涵施工技术规范》JTG/T F50-近代等新规范设计。
道路等级：城市主干道道路规划宽度为50米
桥梁规模：主体长度50米，宽42米
设计荷载：汽车荷载：城-A级人群荷载：3.5KN/M2
桥梁设计安全等级：一级设计使用年限：100年
抗震烈度：7级桥型：斜腿刚构桥
桥梁设计按直线桥形式设计。桥梁建筑设计结构形式采用三跨钢筋混凝土斜腿刚构桥，桥梁跨径布置为：14+22+14。桥梁断面布置为：0.3m人行护栏+2.2m人行道+5m非机动车道+2m设施带+23m机动车道+2m设施带+5m非机动车道+2.2m人行道+0.3m人行护栏。桥面纵坡为向北2.068%。机动车道设1.5%向外横坡，人行道设1.5%的单向向内横坡。下部结构采用承台及群桩基础，斜腿采用板式斜腿。
……
共计48张，

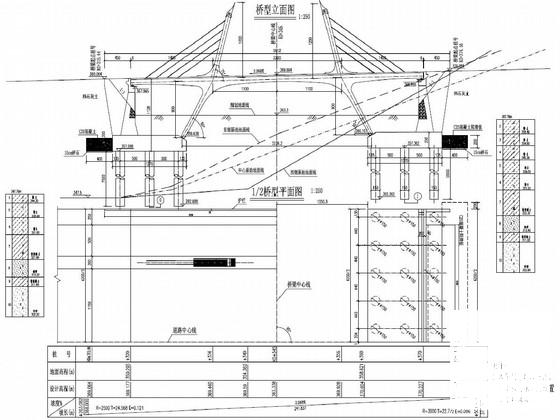

桥型布置图

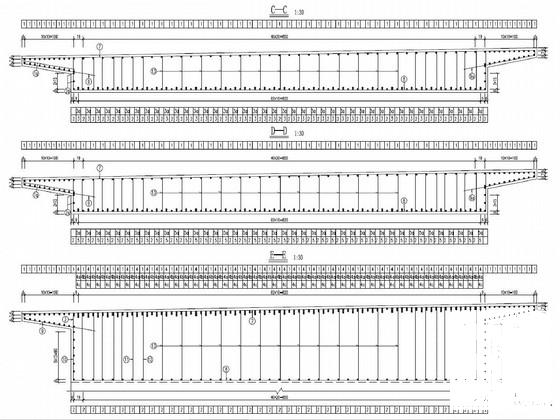

主梁钢筋布置图

钢斜塔构造图

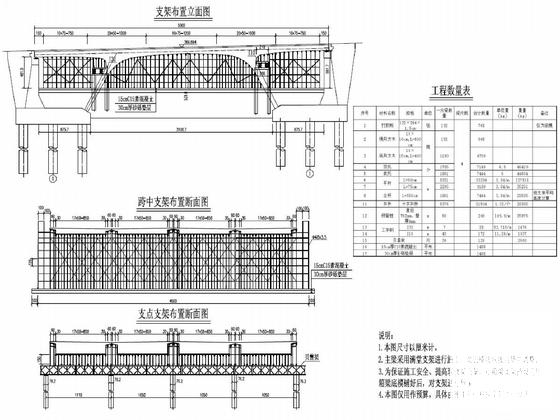

支架施工示意图

桩基钢筋构造图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
