高速公路斜腿刚构桥梁全套CAD施工图纸（34张）

资料简介
赚取积分

位置：河南
编制时间：2002
使用性：公路桥
跨径大小和多跨总长：22.5 30 22.5m
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：钢筋砼桥

附件详情

1. 设计说明（3页）
2. 桥型布置（2页）
3. 全桥主要材料数量表（1页）
4. 箱梁一般构造（2页）
5. 箱梁预应力钢筋构造（3页）
6. 槽口及增加倒角钢筋构造（1页）
7. 锚下加强钢筋构造（1页）
8. 箱梁钢筋构造（6页）
9. 箱梁横隔梁钢筋构造（1页）
10. 斜腿钢筋构造（3页）
11. 护栏钢筋构造（1页）
12. 防落网构造（1页）

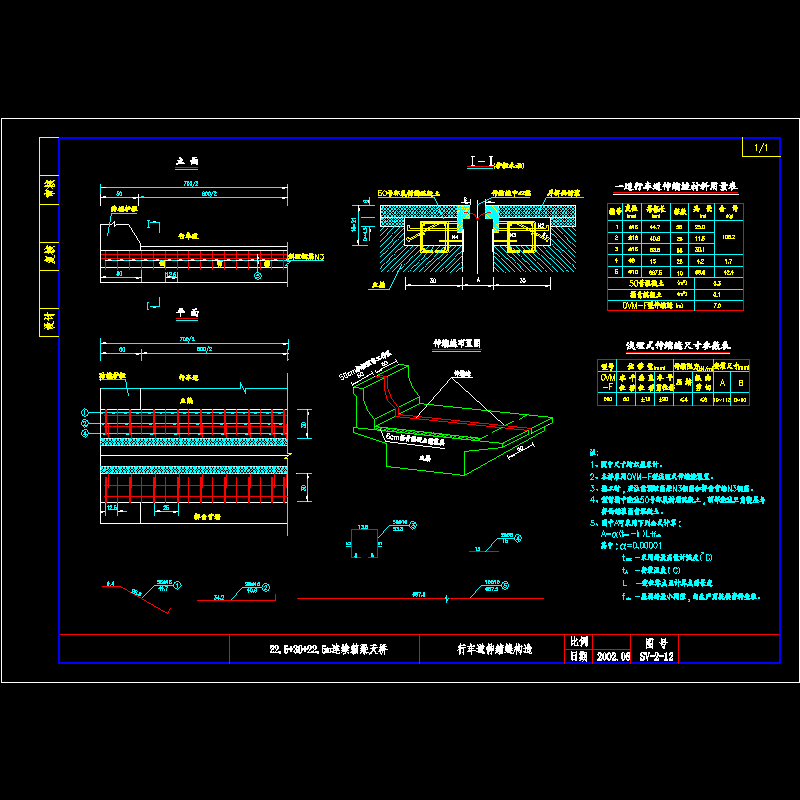

13. 伸缩缝构造（1页）

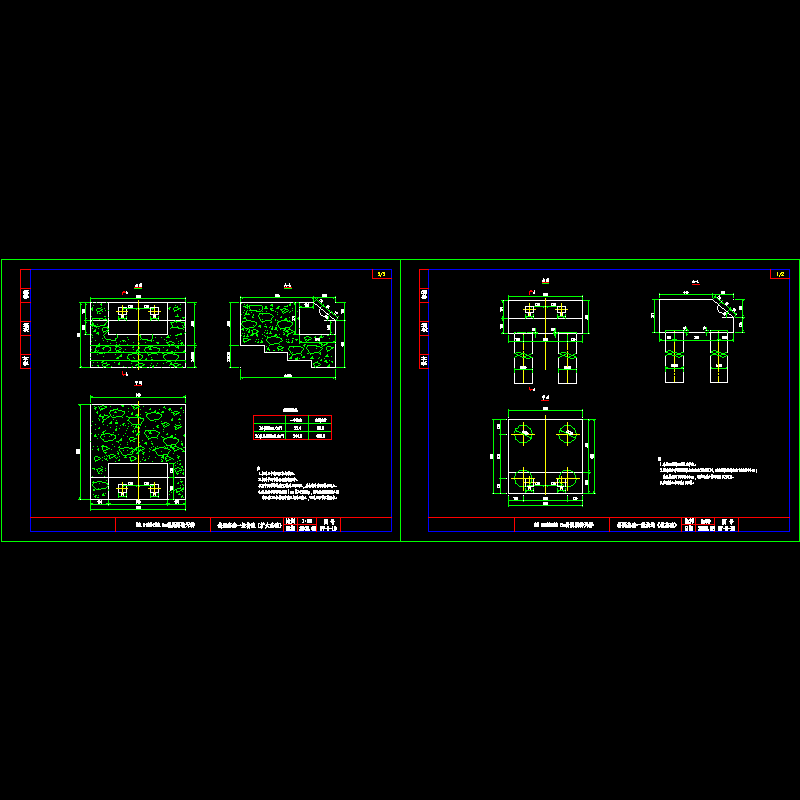

14. 桥台一般构造（2页）
15. 桥台台帽、挡块钢筋构造（1页）
16. 桥台台帽、背墙钢筋构造（1页）
17. 桥台搭板钢筋构造（2页）
18. 桥台背墙、耳墙钢筋构造（1页）
19. 斜腿基础一般构造（1页）
20. 斜腿台铰钢筋布置图（1页）
21. 斜腿基础钢筋构造（1页）

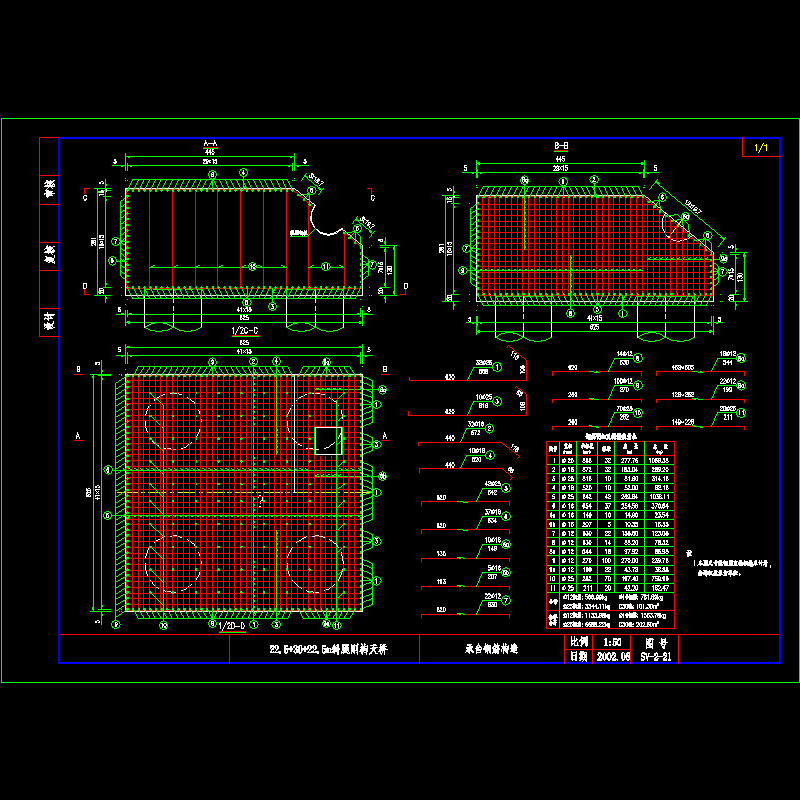

22. 承台钢筋构造（1页）

附件详情

技术标准：
1．桥面宽度：桥梁宽7.0米，横向布置为0.5米防撞护栏 6.0米行车道 0.5米防撞护栏。
2．设计荷载：汽车-20级，挂-100级。
......
设计要点：
1．桥梁上部结构跨径为22.5 30 22.5米。箱梁采用单箱单室断面，主梁根部梁高为1.9米，跨中梁高为1.1米，箱宽为3.4米，悬臂长为1.8米，悬臂跟部厚0.4米，桥面横坡在桥面铺装中调整，箱梁顶面和底面横向为水平面，斜腿与承台之间为铰结。桥面横坡为1.5%的双向坡，桥面铺装在防撞护栏边缘最薄处厚6厘米，在箱梁中心厚10.5厘米。
2．桥台基础分别设计为重力式桥台和桩柱式桥台，桩柱式桥台的桩基直径采用1.0米，桩基长度和配筋未给出，需根据不同的地质情况进行设计；主墩基础分别设计为重力式基础和桩基础，桩基础的桩基直径采用1.5米，桩基长度和配筋未给出，需根据不同的地质情况进行设计。
......
施工要点：
（一）斜腿和主梁（二）基础施工（三）桥面系施工
（四）预应力施工（五）钢筋施工
......
设计于2002年，内含CAD设计图23个，共34页；设计说明一篇，共3页。
