铁路桥悬浇连续钢构支架设计施工及受力检算

附件详情

项目概要:

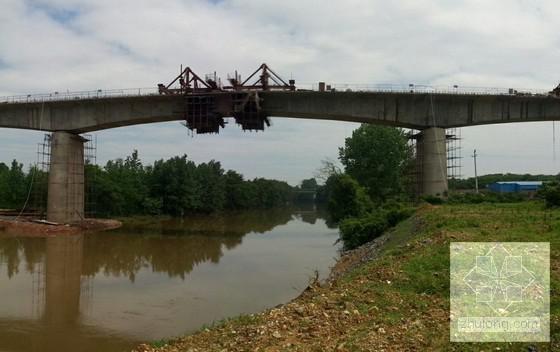

xx铁路xx特大桥位于xx市三星镇,跨越xx河,共18个墩台,孔跨布置:2×24m简支T型梁+10×64m预应力砼简支箱梁+(68+128+68)m预应力砼连续刚构+2×24m简支T型梁,全长1039m。
......
支架 施工方案
根据桥墩及0号块的类型、结构尺寸及现场施工情况,经对多方案进行技术、经济方面综合比选及改进后,采取如下 施工方案
在墩顶上预埋双层工字钢纵梁,下层纵梁为6根9m的I28a工字钢,上层纵梁为6根16m的I45a工字钢,两层纵梁工字钢之间用I28a工字钢斜撑连接,形成受力桁架承受上部荷载,并将荷载传递给桥墩。
上层纵梁上的横向分配梁采用I28a工字钢16根(单根长为12m),纵、横向工字钢接触处采用焊接,以形成受力整体。在横向工字钢上铺设纵向方木,方木规格为12cm×12cm。在纵向方木上拼装φ48×δ3mm小钢管满堂 脚手架 ,小钢管高度在1~2m之间,在上中下设置三道纵横向水平杆,再按30~60°设置纵横向剪力撑,钢管设置上下顶托,上顶托上放置12cm×12cm纵向方木,纵向方木上设置12cm×12cm横向方木,横向方木上铺设2cm厚木模板,以形成6.1m宽底模。
......
,共8页。

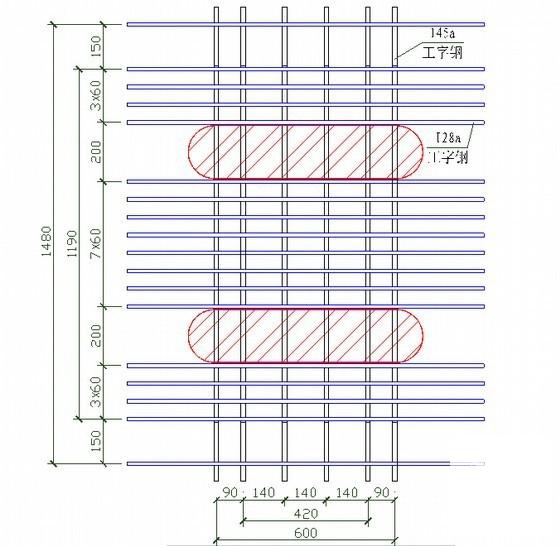

纵、横向工字钢 平面布置图

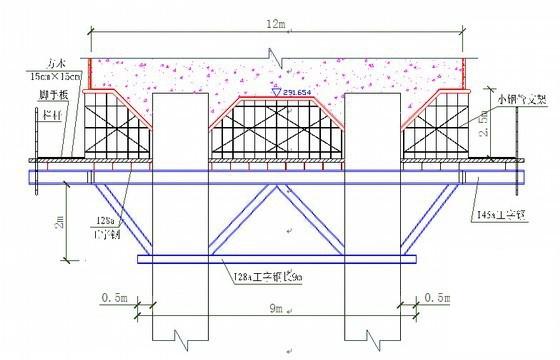

托架布置侧面图

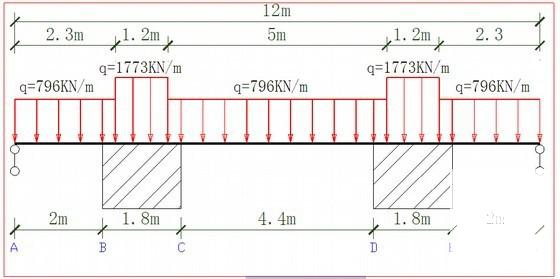

托架受力简图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 铁路桥悬浇连续钢构支架设计施工及受力检算 - 1
    第 1 张图
  • 铁路桥悬浇连续钢构支架设计施工及受力检算 - 2
    第 2 张图
  • 铁路桥悬浇连续钢构支架设计施工及受力检算 - 3
    第 3 张图
  • 铁路桥悬浇连续钢构支架设计施工及受力检算 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
