预应力混凝土T型刚构桥CAD施工图纸设计(29张)

  • 位置:辽宁
  • 编制时间:2006
  • 跨径大小和多跨总长:123.8m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

桥梁总长:123.8m 桥面:四车道
每跨净跨径为60.75m。
设计荷载:汽车──20级(满足城-B级);人群:3.5kN/m2。
桥梁横断面布置:桥面总宽B=2×3.25m(人行道) 2×0.25m(路缘带) 2×2×3.75m(车行道) 2X1.25m (机动车道) 0.5m(中央双黄线)=25m。车行道横坡1.0%,人行道横坡1.0%(向内)。人行道高出车行道20cm。
线路纵坡:3.0%。竖曲线半径为1800米。
主梁采用现浇预应力混凝土单箱5室箱形截面,梁宽25m,梁高为1.8~3.3m,悬臂宽度为2.5m,箱梁顶板厚20cm,底板厚度从20cm加厚到50cm。为满足桥下通航要求与主梁根部的承载力要求,主梁竖曲线半径为1800m,以增加河中间位置的通航能力。T构的根部张拉横向预应力筋。桥面铺装采用8cm厚的沥青混凝土。

该资料包含:
桥梁总布置图

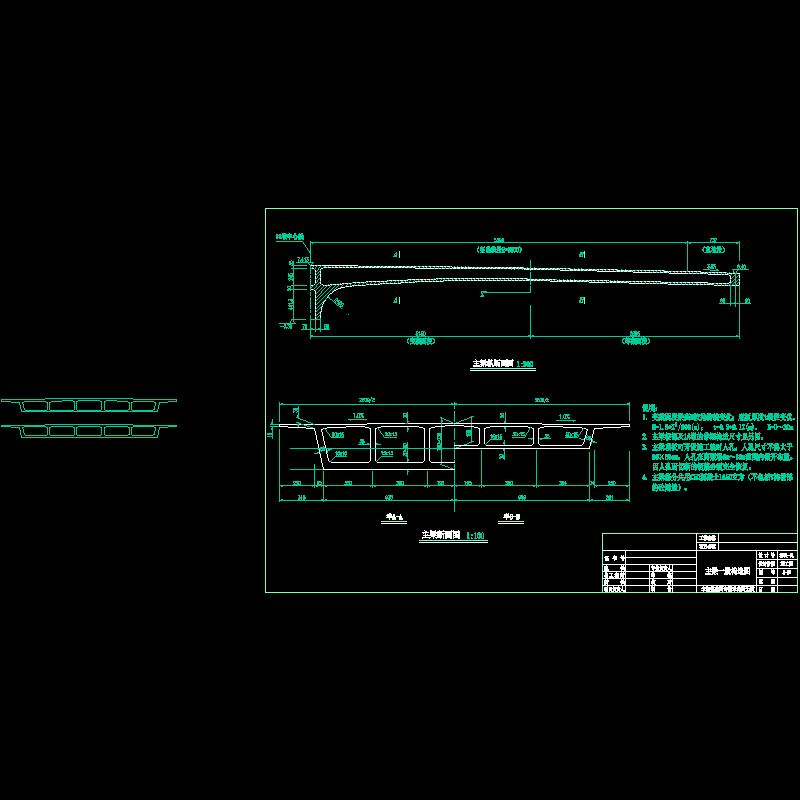

主梁一般构造图

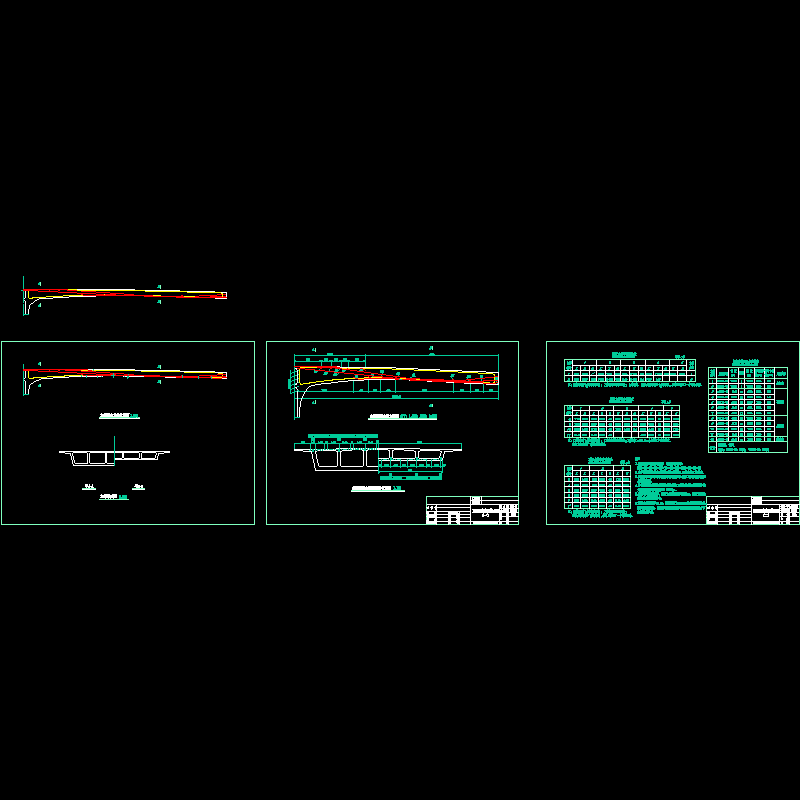

主梁预应力筋构造图2
主梁顶底板配筋图
主梁腹板配筋图2
T构根部一般构造图
T构根部钢筋构造图4
锯齿配筋图8
横梁配筋图
主墩基础一般构造图
桩基构造配筋图
承台配筋图
桥台一般构造图
桥台配筋图2
人行道及桥面铺装构造图
栏杆构造图
工程数量表
……
共计29张

T构根部一般构造图

人行道及桥面铺装

主梁顶底板配筋图

桩基构造配筋图

锯齿配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • s-00.dwg
    s-00.dwg
  • s-01.dwg
    s-01.dwg
  • s-02.dwg
    s-02.dwg
  • s-03(04).dwg
    s-03(04).dwg
  • s-05.dwg
    s-05.dwg
  • s-06(07).dwg
    s-06(07).dwg
  • s-08.dwg
    s-08.dwg
  • s-09~11.dwg
    s-09~11.dwg
以上是部分截图,请下载附件后查看完整高清内容
