大桥(8585米T型刚构桥、新规范公路Ⅰ级)设计CAD图纸

大桥(85 85米T型刚构桥、新规范公路Ⅰ级)   1、设计荷载为公路Ⅰ级;桥宽28m   2、本桥上部构造为85+85米T型刚构桥,下部构造桥墩为薄壁空心墩,桩基础;   共有上部构造、下部构造、梁段钢筋、公用构造图纸120多张   说 明   全桥主要工程材料表   桥位平面图   地质纵断面图   总体布置图   桩位坐标放样表   箱梁分段图   箱梁设计标高表(一)~(二)   箱梁一般构造   现浇段一般构造   1号墩顶0号块一般构造   箱梁预应力构造   箱梁底板束平、竖弯大样   箱梁顶板束平、竖弯大样   箱梁腹板束平、竖弯大样   预应力断面(一)~(六)   锚下钢筋、波纹管定位钢筋构造   箱梁竖向预应力钢筋构造(一)~(三)   箱梁横向预应力索构造(一)~(二)   0号梁段钢筋构造(一)~(三)   0号梁段横隔板钢筋构造(一)~(二)   0号梁段横隔板防裂钢筋网(一)~(二)   1号梁段钢筋构造(一)~(三)   2号梁段钢筋构造(一)~(三)   3号梁段钢筋构造(一)~(三)   4号梁段钢筋构造(一)~(三)   5号梁段钢筋构造(一)~(三)   6号梁段钢筋构造(一)~(三)   7号梁段钢筋构造(一)~(三)   8号梁段钢筋构造(一)~(三)   9号梁段钢筋构造(一)~(三)   10号梁段钢筋构造(一)~(三)   11号梁段钢筋构造(一)~(三)   12号梁段钢筋构造(一)~(二)   13号梁段钢筋构造(一)~(二)   14号梁段钢筋构造(一)~(二)   15号梁段钢筋构造(一)~(二)   16号梁段钢筋构造(一)~(二)   17号梁段钢筋构造(一)~(二)   18号梁段钢筋构造(一)~(二)   19号梁段钢筋构造(一)~(二)   20号梁段钢筋构造(一)~(二)   合拢段钢筋构造(一)~(二)   现浇段钢筋构造(一)~(四)   合拢段劲性骨架构造   箱梁底板防裂钢筋网   底板索齿板一般构造   底板索齿板钢筋构造(一)~(三)   合拢索齿板构造   顶板预留齿板构造   纵向预应力锚具一般构造   伸缩缝构造   桥梁外侧防撞护栏构造   桥梁内侧钢板护栏预埋钢筋构造图   桥面现浇层钢筋构造   泄水管一般构造(一)~(二)   1号桥墩一般构造   1号桥墩墩身钢筋构造(一)~(二)   1号桥墩墩身横隔板钢筋构造   1号桥墩承台钢筋构造   1号桥墩及0、2号桥台桩基钢筋构造   0、2号桥台一般构造   左幅耳、背墙钢筋构造   右幅耳、背墙钢筋构造   桥台盖梁钢筋构造   0、2号桥台支座构造   支座垫石、防震挡块钢筋构造   桥台搭板钢筋构造   桥台锥坡构造   施工流程图   桥墩检测爬梯   桥墩检测平台   施工变形观测点设置   承台冷却管布置图   台后排水沟设置构造   1号桥墩防护   灌注桩内超声波检测管布置图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 大桥(8585米T型刚构桥、新规范公路Ⅰ级)设计CAD图纸 - 1

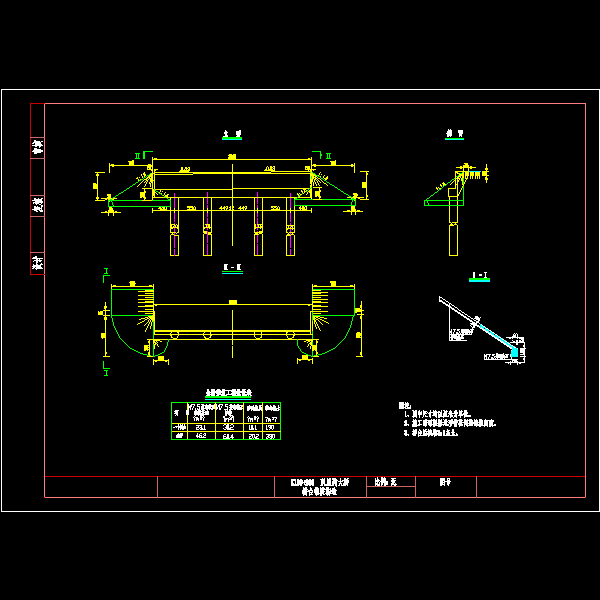

    第 1 张图
  • 大桥(8585米T型刚构桥、新规范公路Ⅰ级)设计CAD图纸 - 2

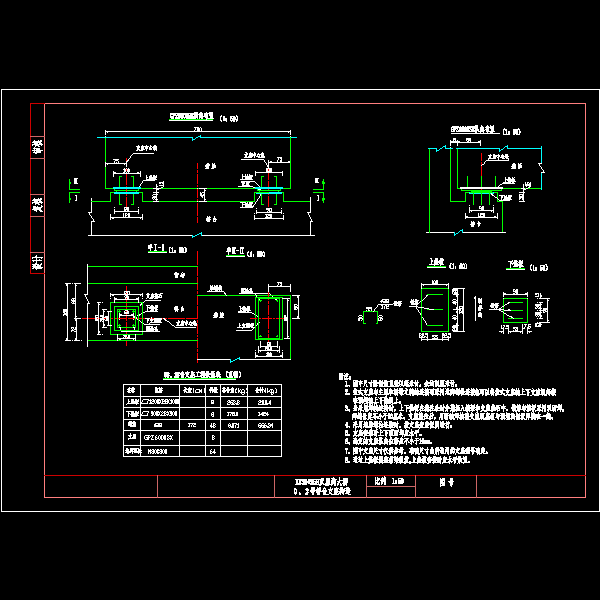

    第 2 张图
  • 大桥(8585米T型刚构桥、新规范公路Ⅰ级)设计CAD图纸 - 3

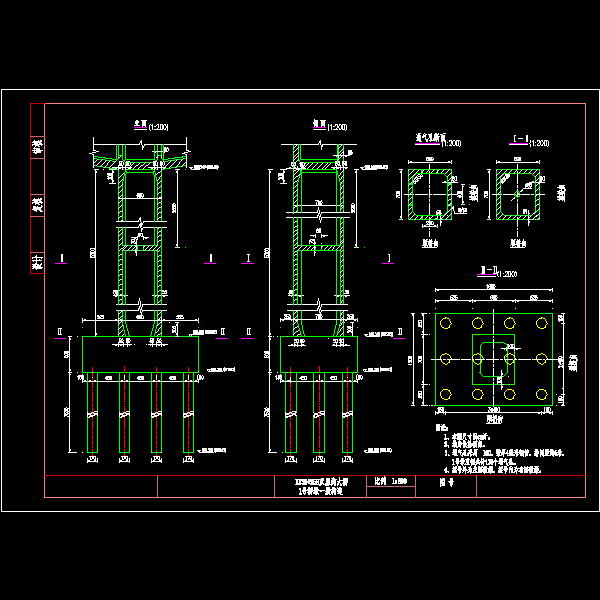

    第 3 张图
  • 大桥(8585米T型刚构桥、新规范公路Ⅰ级)设计CAD图纸 - 4

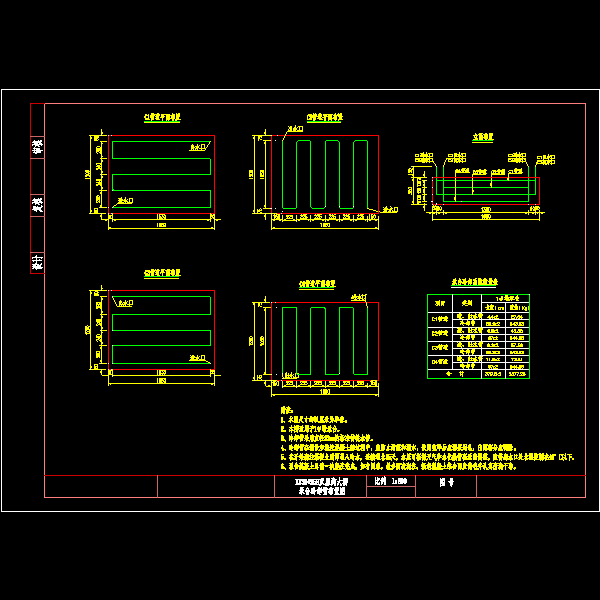

    第 4 张图
  • 大桥(8585米T型刚构桥、新规范公路Ⅰ级)设计CAD图纸 - 5

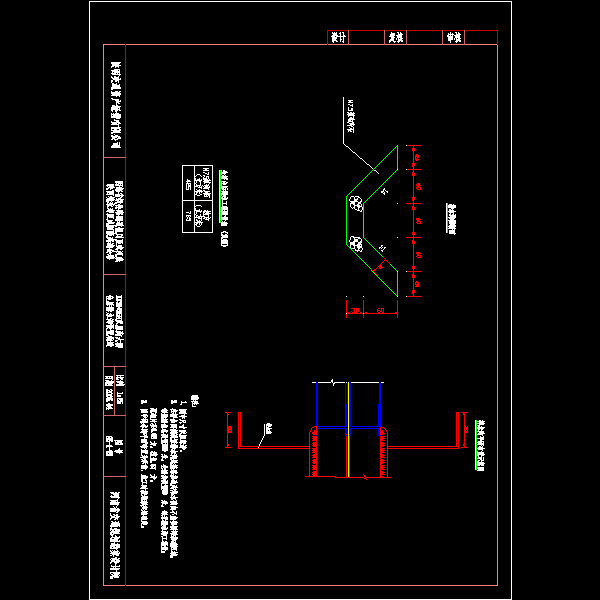

    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
