468046m高速公路连续刚构曲线桥全套CAD施工图纸（75张）.dwg

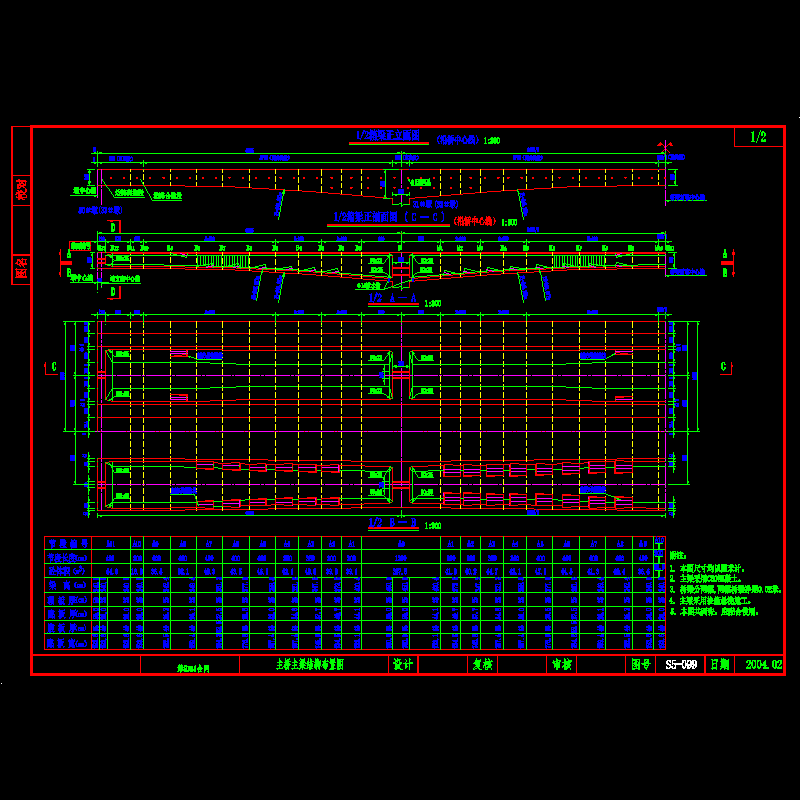

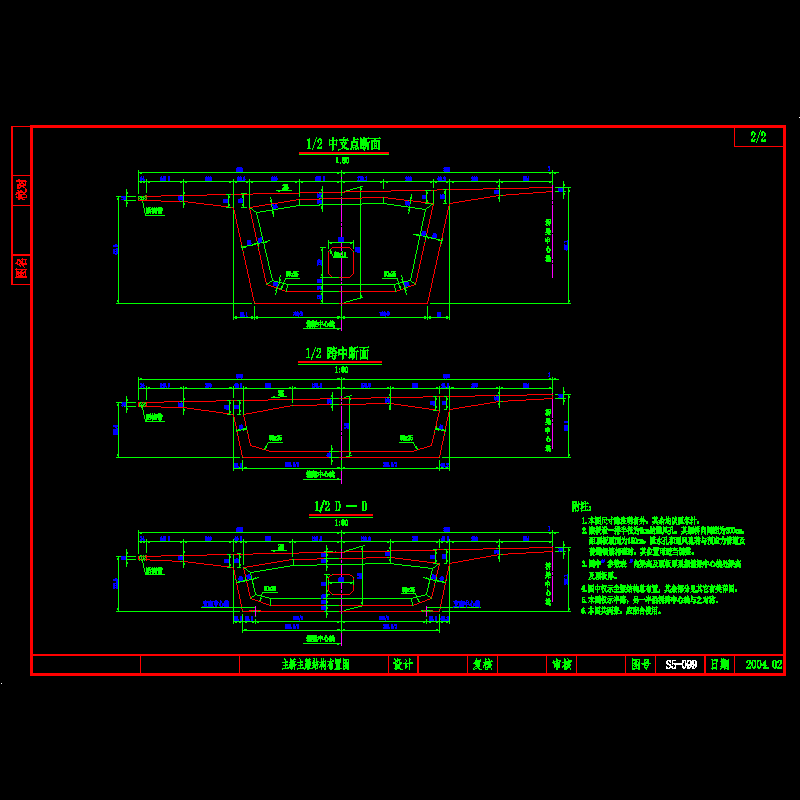

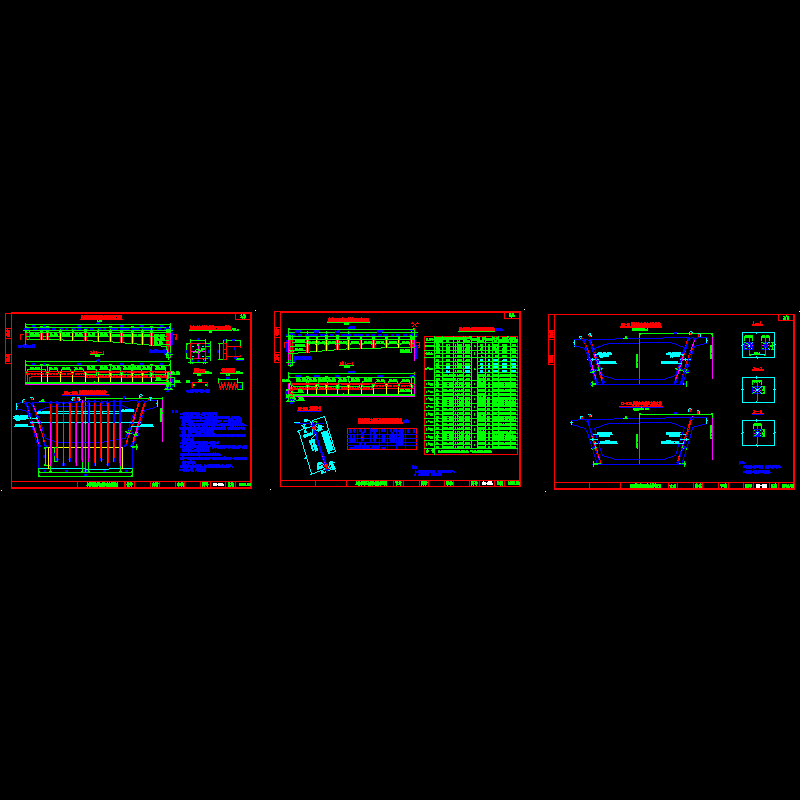

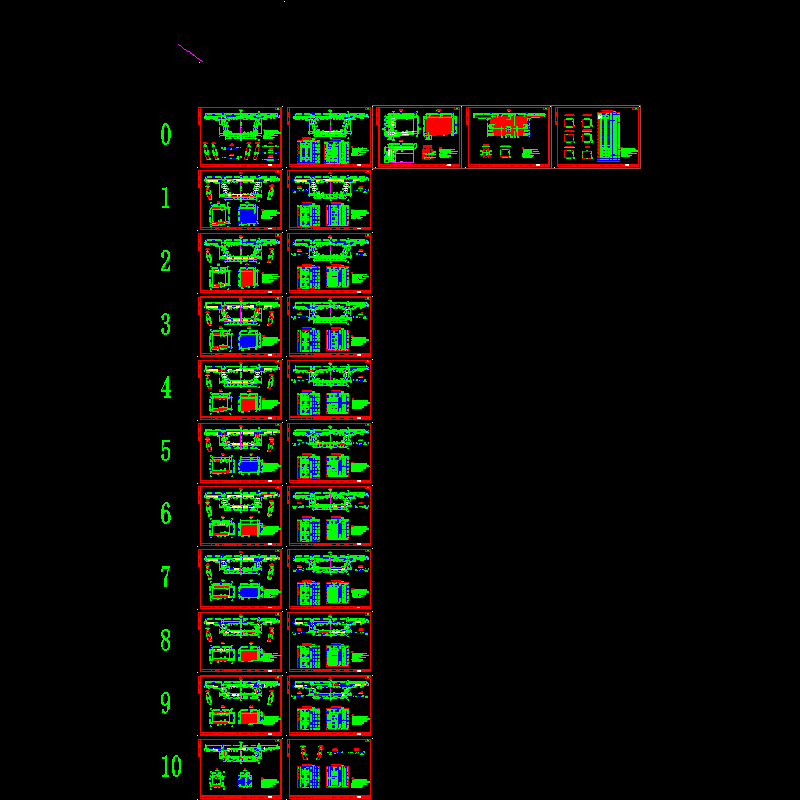

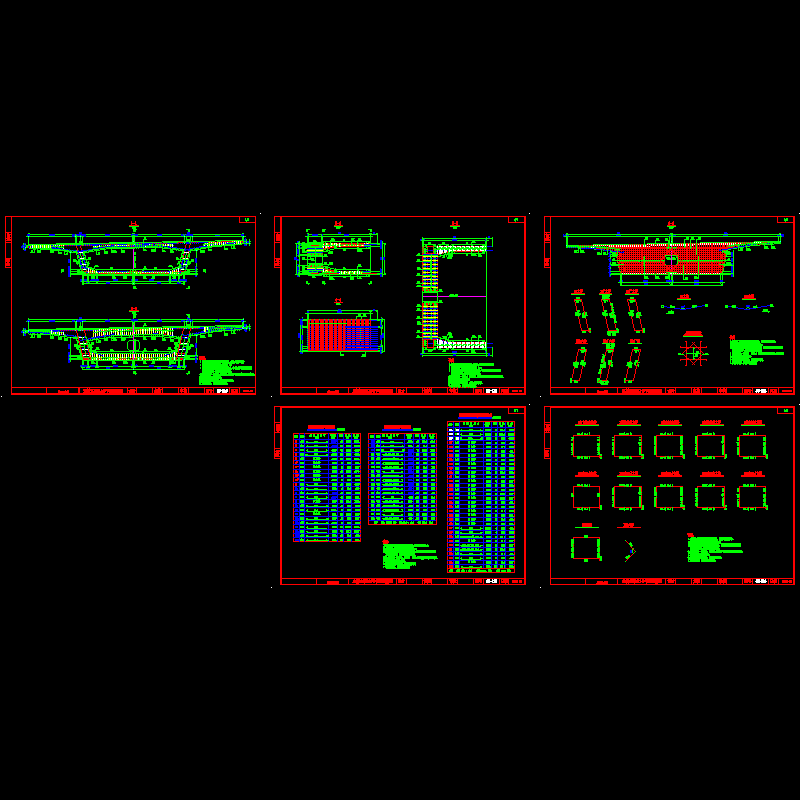

桥梁概况： 　　 1、本桥为曲线桥，全长1460.4米，孔跨组成为： 　　 左幅:2x16 24 35 10.4 16=117.4; 　　 右幅:16 30 10 35 26.4=117.4（第一联） 　　 8x30=240（第二联） 　　 8x30=240（第三联） 　　 7x30=210（第四联） 　　 46 80 46=172（第五联） 　　 7x30=210（第六联） 　　 6x30=180（第七联） 　　 3x25=75（第八联） 　　 2、桥面宽度：33.5m=0.5（防撞护栏） 15（行车道） 1.25（防撞护栏） 1.25（防撞护栏） 15（行车道） 0.5（防撞护栏） 　　 3、本桥上部结构主桥采用预应力砼连续刚构，悬臂浇筑；引桥均采用预应力混凝土小箱梁，第1、8联采用简支小箱梁，桥面连续；第2～4、6、7联为先简支后连续结构；第5联为预应力混凝土连续刚构；下部结构主桥采用实体墩，灌注桩基础，引桥采用柱式墩，灌注桩基础，桥台为U型台，扩大基础。 　　 4、本桥所跨xx江为V级航道，xx国道为一级公路。 　　 5、全桥桥墩桩基直径均采用1.8米，引桥桥墩墩柱直径均采用1.6米。 　　...... 　　设计于2004年，共包含CAD设计图75张。
