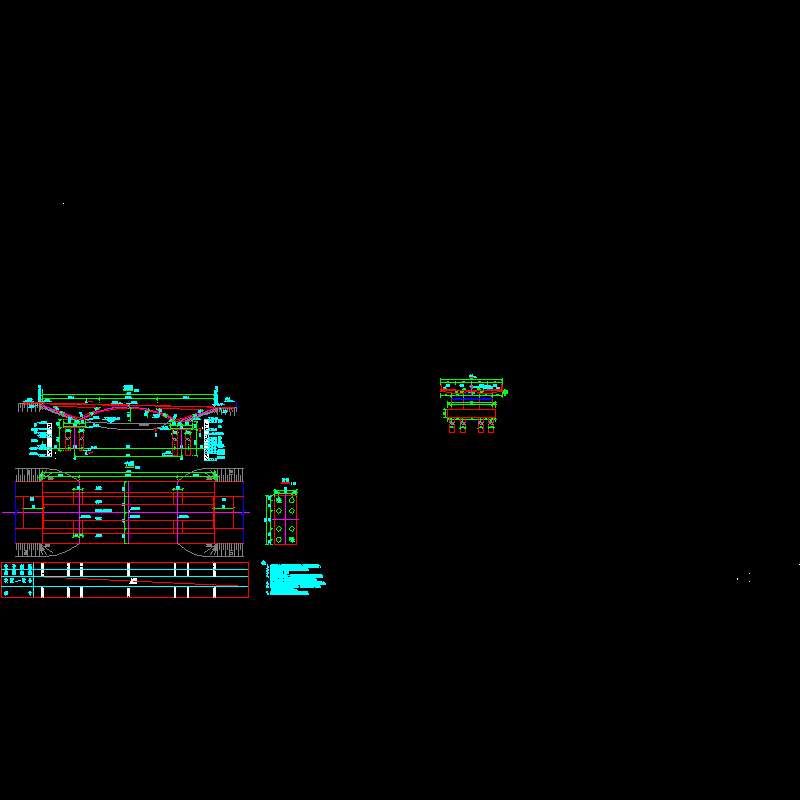

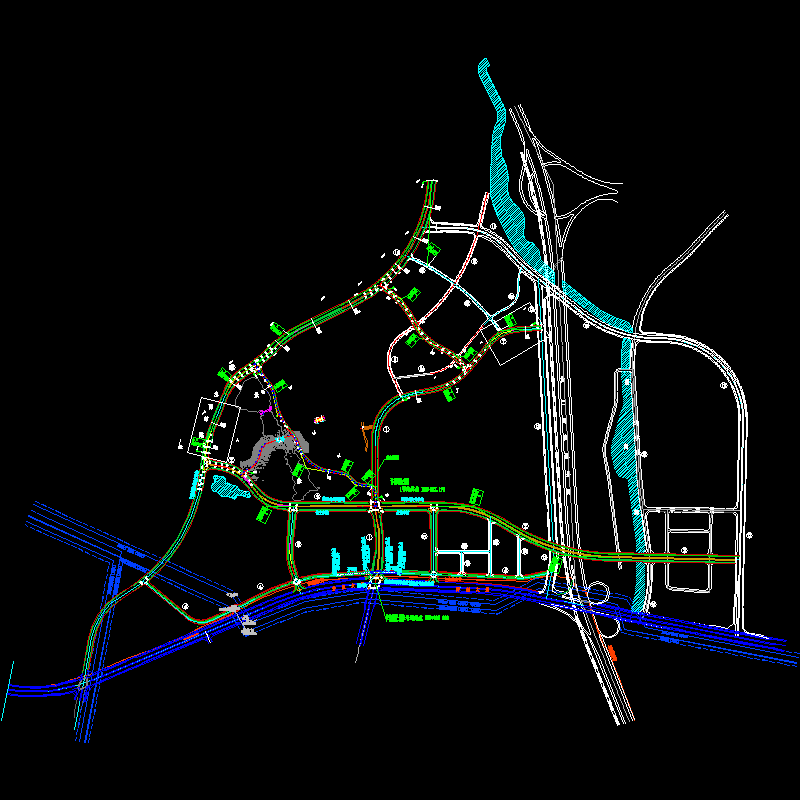

1-24m跨V型桥台刚构拱桥设计CAD图纸

采用1-24米跨V型桥台普通钢筋刚构拱桥，桥梁全长42米，桥宽为15米。本桥矢跨比为1/7.3，属于坦拱，水平推力比较大，为此选用V型桥台，以减小水平推力对桥梁基础的影响。造型简洁，外形美观，线条柔和，满足业主创建景观建筑的要求。 　　六、 设计要点 　　1、梁部 　　本桥采用满堂支架现浇普通钢筋混凝土梁，两片拱肋。 　　2、下部结构 　　基础为5.4x11.8x2.0米承台，8根直径1.2米双排桩。 　　全部桩基按嵌岩桩设计，桩基设计均嵌入微风化岩层1.0倍桩径以上。为减少桩基沉降量，要求施工中采用优质泥浆，确保无泥浆套和桩底沉渣小于5cm。 　　3、桥面结构及其他 　　（1）桥面铺装采用4cm细粒式改性沥青砼（AC-13C） 6cm至12cm中粒式沥青砼（AC-20C）。 　　（2）本桥不设支座及伸缩缝。 　　4、桥面排水 　　采用侧入式进水格栅加落水斗集水通过PV C管排入桥下河内。 　　5、结构计算 　　本桥梁部采用桥梁博士进行分析,最大裂缝宽按不大于0.2mm控制，结构重要性系数取1.0。 　　 　　共有图纸19张
