太湖区双向三车道跨线桥V形钢构cad图纸

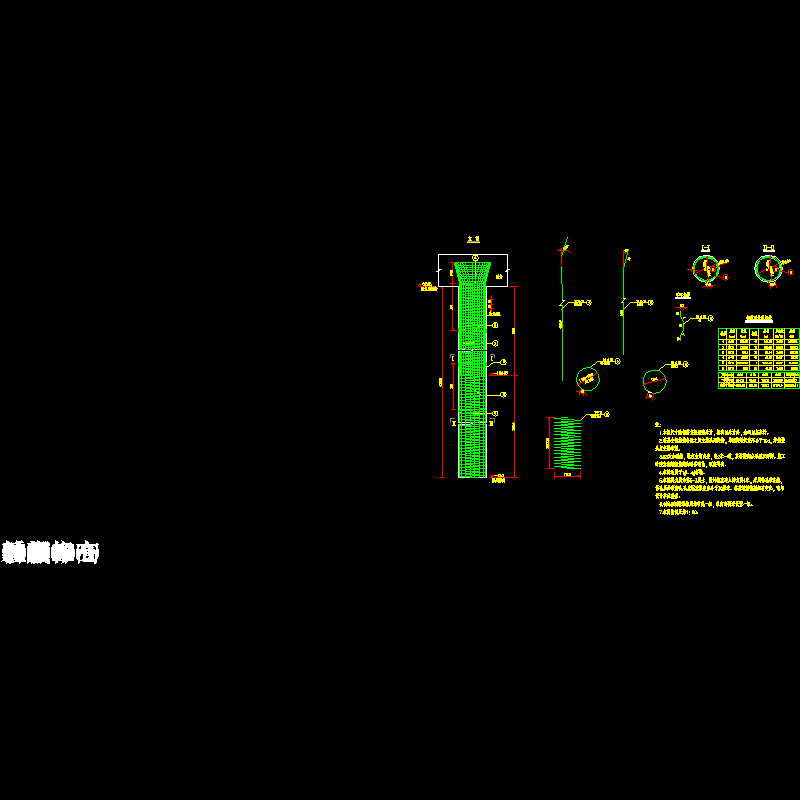

三、 技术标准 　　1．设计荷载：汽-超20，挂-120； 　　2．设计车速：V=30km/h； 　　3．桥面宽度：17.5m，双向三车道；横向布置为0.5m护栏＋16. 5m行车道＋0.5m护栏； 　　4．桥面纵坡：双向纵坡4.0%； 　　5．桥面横坡：双向横坡2%； 　　6．地震烈度：基本烈度为6度，按7度设防； 　　7．坐标系统：1954年北京坐标系，中央子午线为东经119°30’ 00”。 　　8．高程系统：1985国家高程基准。 　　六、设计要点 　　1．桥梁跨径布置：30 39 50 39 30m，全长195m。 　　2．主桥上部 　　桥梁总宽17.5m，三车道，双向行驶；双向横坡2%，通过箱梁顶板横坡形成。主跨跨中和边跨梁高1.5m，V形主墩支点处梁高2.2m，梁底按圆弧线变化，两个边跨为等高梁。跨宁杭高速公路和匝道的桥下净空满足最小净高度5m的要求。 　　箱梁采用单箱单室断面，斜腹板。箱顶宽17.5m，底宽8.30～8.77m，桥面板悬臂4m。4m悬臂板端部0.18m，根部0.5 m；箱梁顶板厚度0.28m，底板厚度0.25～0.5m，腹板厚度0.5～0.8m。 　　.............................................. 　　共有图纸36张，
