份城市政道路及配套工程24米刚构拱桥设计cad图纸和V型桥台图

该桥主要功能为跨跃人工湖,连结2号桥与3号路交通,同时与周围环境相配合,形成一个景观点。因此宜采用造型优美的桥型。    采用1-24米跨V型桥台普通钢筋刚构拱桥,桥梁全长42米,桥宽为15米。本桥矢跨比为1/7.3,属于坦拱,水平推力比较大,为此选用V型桥台,以减小水平推力对桥梁基础的影响。造型简洁,外形美观,线条柔和,满足业主创建景观建筑的要求。本桥没有通航要求。   设计要点:   1、梁部    本桥采用满堂支架现浇普通钢筋混凝土梁,两片拱肋。   2、下部结构    基础为5.4x11.8x2.0米承台,8根直径1.2米双排桩。   全部桩基按嵌岩桩设计,桩基设计均嵌入微风化岩层1.0倍桩径以上。为减少桩基沉降量,要求施工中采用优质泥浆,确保无泥浆套和桩底沉渣小于5cm。   3、桥面结构及其他   (1)桥面铺装采用4cm细粒式改性沥青砼(AC-13C) 6cm至12cm中粒式沥青砼(AC-20C)。   (2)本桥不设支座及伸缩缝。   4、桥面排水    采用侧入式进水格栅加落水斗集水通过PV C管排入桥下河内。   5、结构计算    本桥梁部采用桥梁博士进行分析,最大裂缝宽按不大于0.2mm控制,结构重要性系数取1.0。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

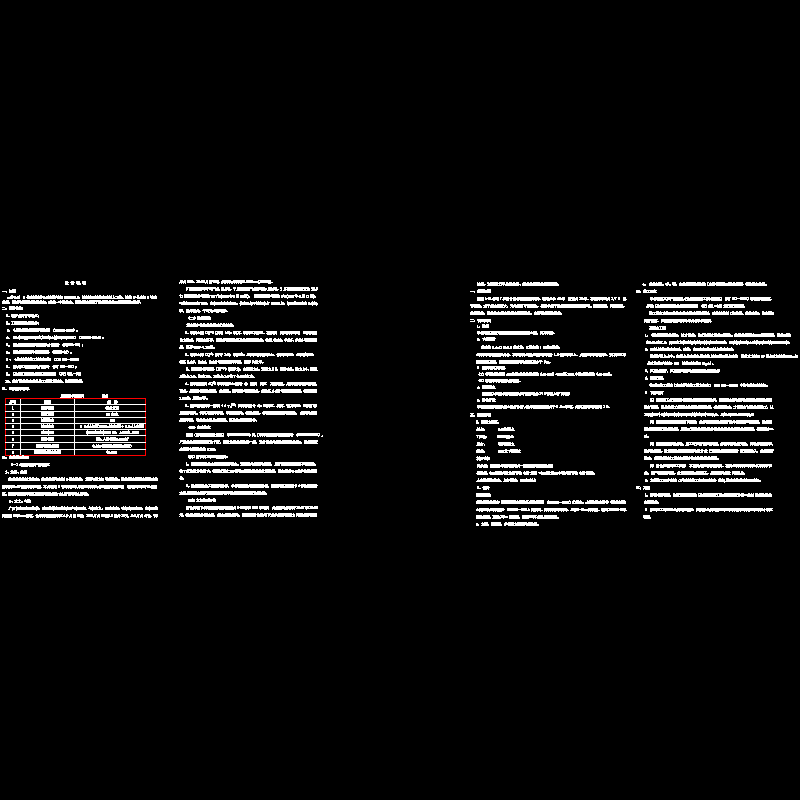

  • ql-02 6号路说明.dwg
    ql-02 6号路说明.dwg

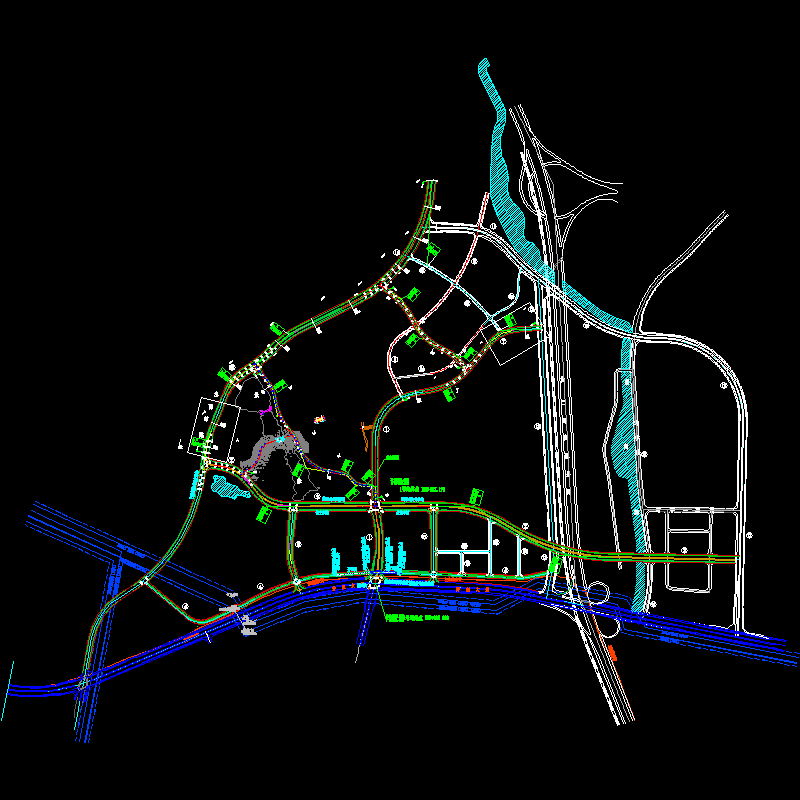

  • ql-06 桩基平立面图.dwg
    ql-06 桩基平立面图.dwg
  • ql-09 6号路桥桥台承台钢筋布置图.dwg
    ql-09 6号路桥桥台承台钢筋布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
