开发区市政道路工程CAD施工图纸

一、任务依据:    我院受XX开发区建设指挥部的委托,并依据城市道路的有关技术规范,承担了开发区15#路的道路新建工程的施工图设计。   道路沿线工程地质勘察报告由江苏省地质工程勘察院提供。   根据XX开发区的总体规划中该路所处的政治、经济地位、道路使用功能等,并依据《城市道路设计规范》(CJJ37-90),确定本道路建采用I级城市次干道的标准进行设计。   二、项目概要    XX路(开发区内暂定路名)东起205国道,西至10号路交叉口,全长约3970米。该资料道路东起4号路交叉口,西至10号路交叉口,本段道路全长约3041米,红线宽40米。沿线共有四个平面交叉口,其中两个为“十”字交叉,两个为“T”型交叉。该道路为开发区内重要的干道网,与其他干道共同组成整个XX开发区的交通路网。该道路的建设,对于完善开发区内的路网结构,改善开发区的投资环境,加快开发区的城市化建设,具有极其重要的意义。   三、编制依据   1、XX开发区工程建设指挥部的设计合同及设计任务委托书。   2、《XX开发区启动区控制性详规》XX城市规划设计研究院   3、《岩土工程勘察报告》 (报告编号:2003449)、(报告编号:2003449-1)   江苏省地质工程勘察院   四、设计技术指标   工程技术标准   (1)道路设计等级:I级城市次干道。   (2)计算行车速度:设计时速为:40km/h。   (3)设计荷载标准:   道路:路面设计以BZZ-100为标准轴载。   (4)设计年限:道路交通量达到饱和状态时的设计年限15年。   路面结构达到临界状态时的设计年限为15年。   设计采用的技术标准、规范、规定如下:   (1)《城市道路设计规范》(CJJ37-90)   (2)《南京地区地基基础设计规范》(DB32/112-95)   (3)《城市道路和建筑物无障碍设计规范》(JGJ50-2001)   (4)《沥青路面施工及验收规范》(GB50092-96)   (5)《室外排水设计规范》(GBJ14-87)   (6)《城市照明设计标准》(CJJ45-91)   (7)《公路土工合成材料应用技术规范》(JTJ/T019-98)

以下是附件的其中一部分截图,共18张,您也可以 搜索 更多您想要的资源

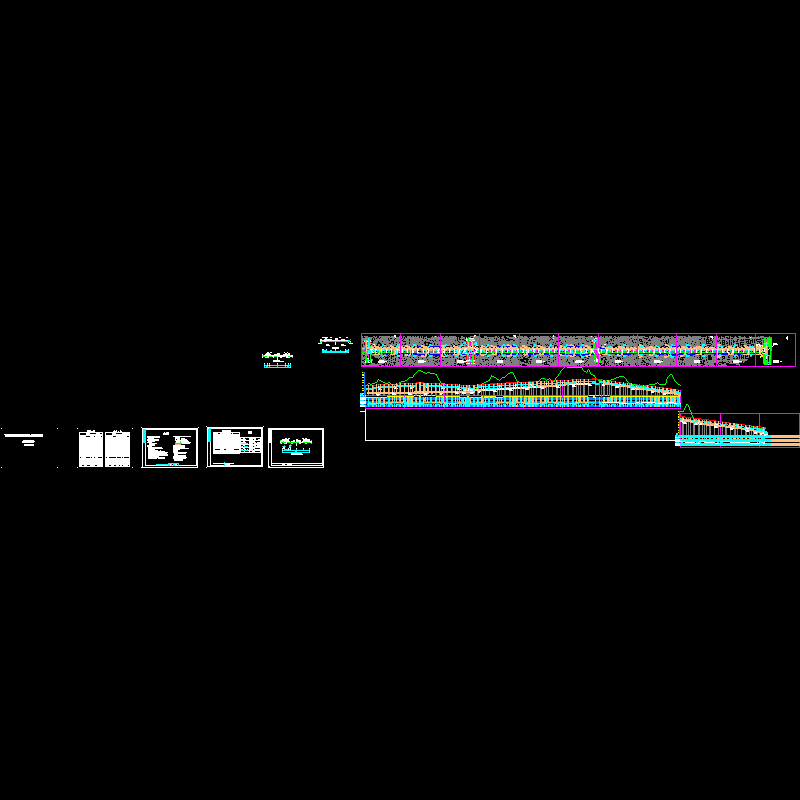

  • 平面图.dwg
    平面图.dwg
  • 标准横断面图.dwg
    标准横断面图.dwg

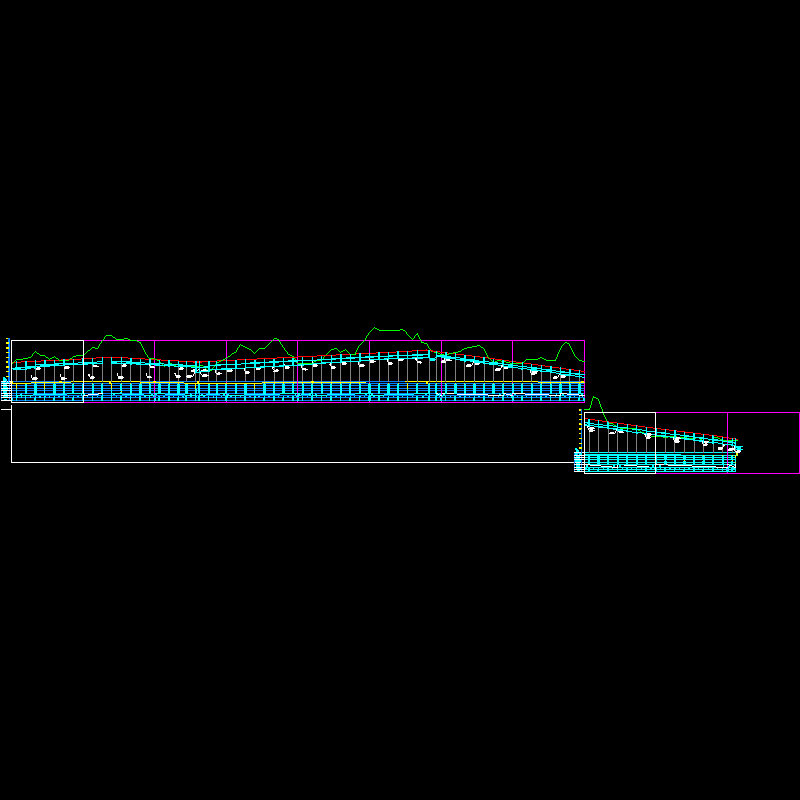

  • 污水管道纵断面图.dwg
    污水管道纵断面图.dwg

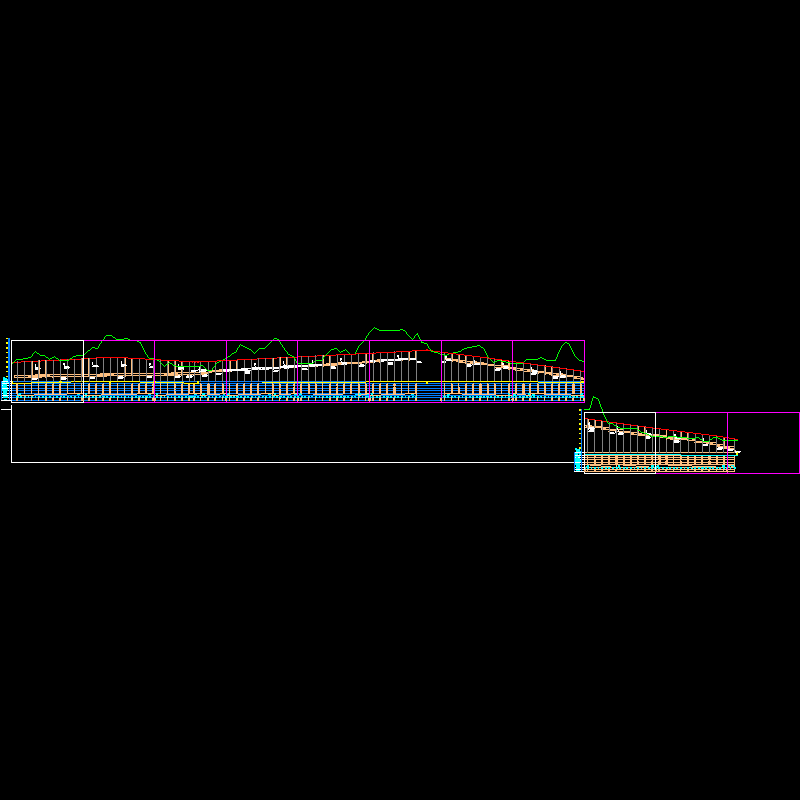

  • 雨水管道纵断面图.dwg
    雨水管道纵断面图.dwg
  • 0-封面.dwg
    0-封面.dwg
  • 0-目录.dwg
    0-目录.dwg
  • 10-道路河塘处理设计图.dwg
    10-道路河塘处理设计图.dwg
  • 11-道路交叉口竖向设计图.dwg
    11-道路交叉口竖向设计图.dwg
  • 11-道路交叉口竖向设计图2.dwg
    11-道路交叉口竖向设计图2.dwg
  • 11-道路交叉口竖向设计图3.dwg
    11-道路交叉口竖向设计图3.dwg
  • 12-交通组织图.dwg
    12-交通组织图.dwg
  • 13-预制侧平石及铺砌结构设计图.dwg
    13-预制侧平石及铺砌结构设计图.dwg
  • 14-盲道及无障碍通道构造图.dwg
    14-盲道及无障碍通道构造图.dwg
  • 2-平面位置图.dwg
    2-平面位置图.dwg
  • 6-路面结构图.dwg
    6-路面结构图.dwg
  • 7-道路土方横断面图.dwg
    7-道路土方横断面图.dwg
  • 8-道路土方数量表.dwg
    8-道路土方数量表.dwg
  • 9-逐桩坐标表.dwg
    9-逐桩坐标表.dwg
以上是部分截图,请下载附件后查看完整高清内容
