市政道路截污干管排水工程CAD施工大样图101张(顶管施工道路破除及恢复).dwg

附件详情

  • 设计说明
  • 项目区位图
  • 主要工程数量表
  • 地质纵坡面图20
  • 排水平纵图35
  • 管线综合横断面图3
  • 车道下排水检查井加强设计详图
  • 车道下排水检查井井圈加强做法详图
  • 井筒防坠网大样图
  • 排水管道过圭塘河箱涵示意图
  • 雨水箱涵临时截污大样图
  • 人行道路面破除及恢复结构图
  • 车行道路面破除及恢复结构图
  • 工作坑和接收坑主要参数表
  • 6.3mX3.2m工作坑一般构造图2
  • 6.3mX3.2m工作坑配筋图3
  • 6.4mx6.4m工作坑配筋图6
  • 7.4m圆形工作坑构造图
  • 7.4m圆形工作坑配筋图2
  • 3.3m接收坑构造图
  • 3.3m接收坑配筋图2
  • W6、W10工作坑 边坡支护 示意图
  • W11、W12工作坑边坡支护示意图
  • W13、27工作坑边坡支护示意图
  • 1500×1100矩形混凝土污水沉泥井(D1200)构造图
  • 1500×1100矩形混凝土污水沉泥井(D1200)配筋图2
  • 1800×1100矩形混凝土污水沉泥井(D1500)构造图
  • 1800×1100矩形混凝土雨水沉泥井(D1500)配筋图2
  • 4.5mx4.5m沉泥检修井构造图
  • 4.5mx4.5m沉泥检修井配筋图2
  • 4.5mx2m跌水井构造图
  • 4.5mx2m跌水井配筋图3

附件详情

设计依据:《室外排水设计规范(GB50014-2006)(2014年版)》等相关规范。
园区截污干管收集环保园西片及部分东片的污水,纳污面积1389.81ha,污水提升泵站,管径为d1200~d1500,全长约4000m。项目建设内容包括新建截污干管、检查井、顶管工程及相应工作坑、接收坑、道路破除及恢复等分项工程。
……
工程施工采用明开挖施工与顶管施工相结合的方式,W1~W47号井排水管采用顶管施工,其它支管采用明开挖施工。排水管管材(管径>d500)采用钢筋混凝土管。其中顶管管材采用顶管专用F型钢承口柔性接口钢筋砼管。楔形橡胶圈密封止水;明开挖部分管材采用钢筋混凝土承插管,双"O"型橡胶圈接口。排水管管基护管覆土厚度0.7M~7.5M采用180度砼基础,采用钢筋混凝土II级管;覆土厚度小于0.7m或超过7.5m采用III级管满包砼加固基础。当管顶覆土小于或等于6M时,地基承载力须大于或等于120KN/平方米;当管顶覆土大于6M时,地基承载力须大于或等于150KN/平方米。顶管施工部分:工作坑、接收坑施工采用逆作法施工。根据地勘报告,该管道所穿越地层大部分为强风化泥质粉砂岩、中风化泥质粉砂岩、局部有素填土,适合采用顶管施工。顶管施工过程中需要采取机械通风措施,保证施工人员安全。顶管过程中根据顶管长度及顶力大小确定是否需采用中继顶施工,顶管完成后采用注C15水泥浆填充管道与周边土体的空隙。逆作法护壁建议留设泄水孔。
……
共计101张,设计于2013年


管线综合横断面图

井筒防坠网大样图

6.3mX3.2m工作坑配筋图

7.4m圆形工作坑配筋图

4.5mx4.5m沉泥检修井配筋图

车行道路面破除及恢复结构图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

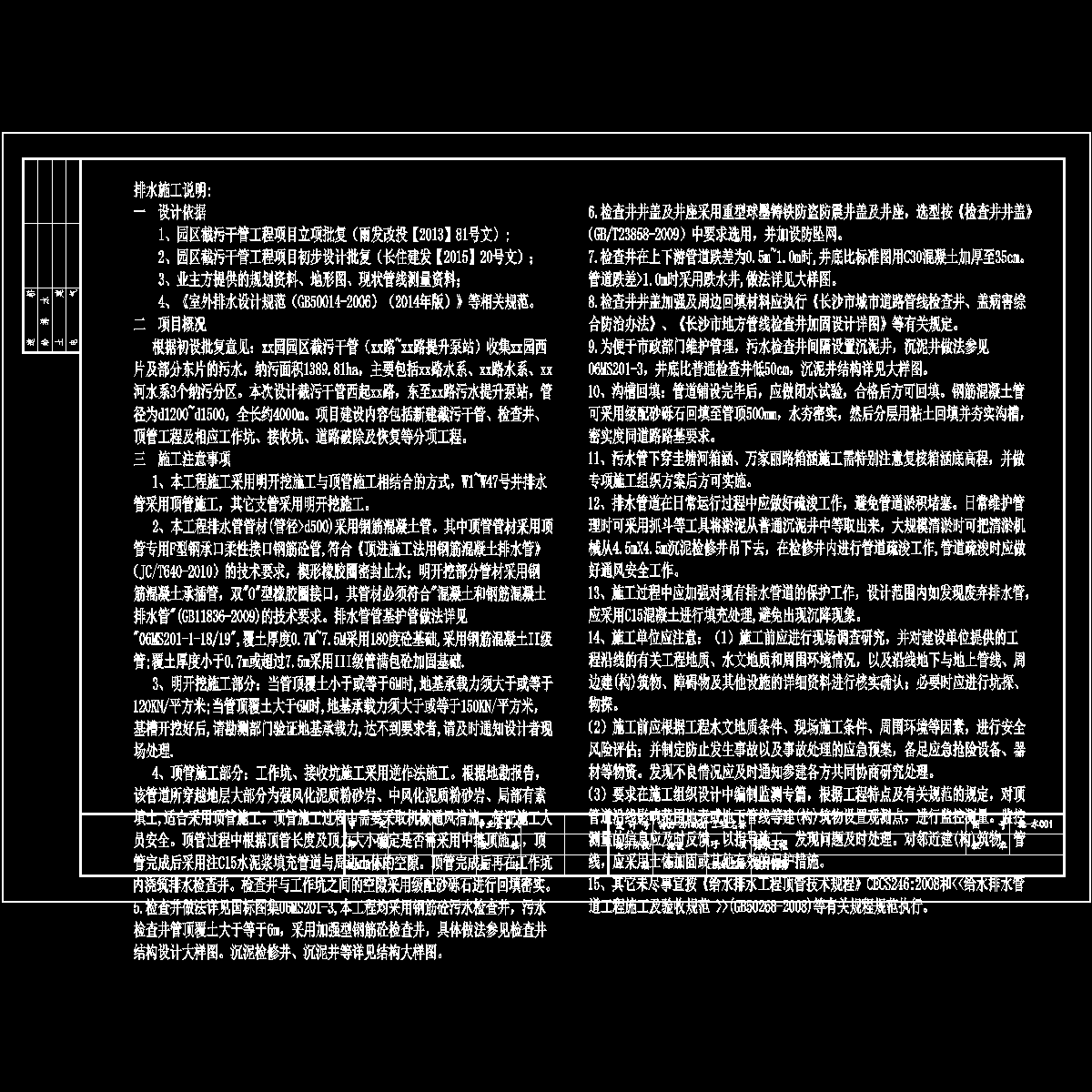

  • 01-设计说明.dwg
    01-设计说明.dwg

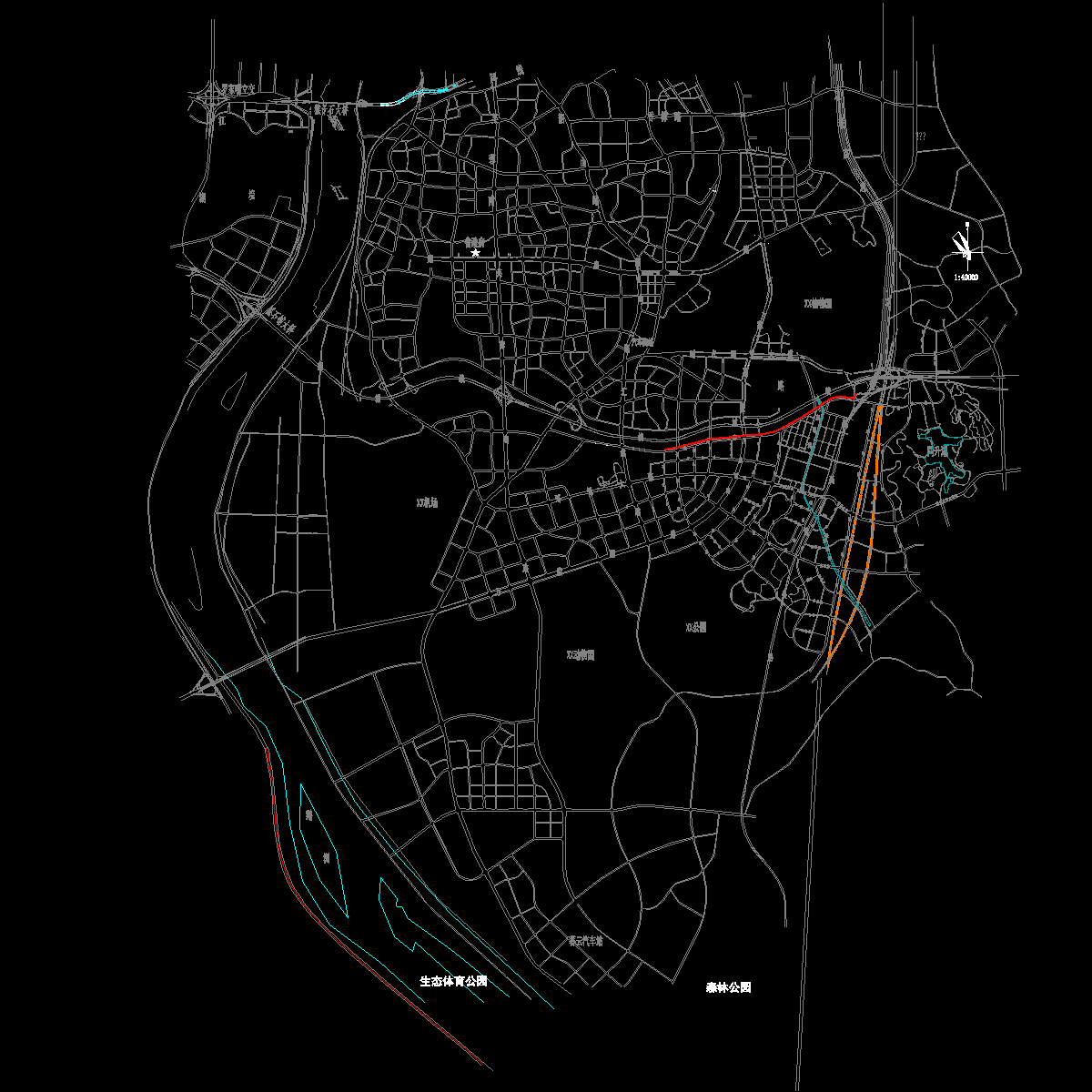

  • 02-项目区位图.dwg
    02-项目区位图.dwg

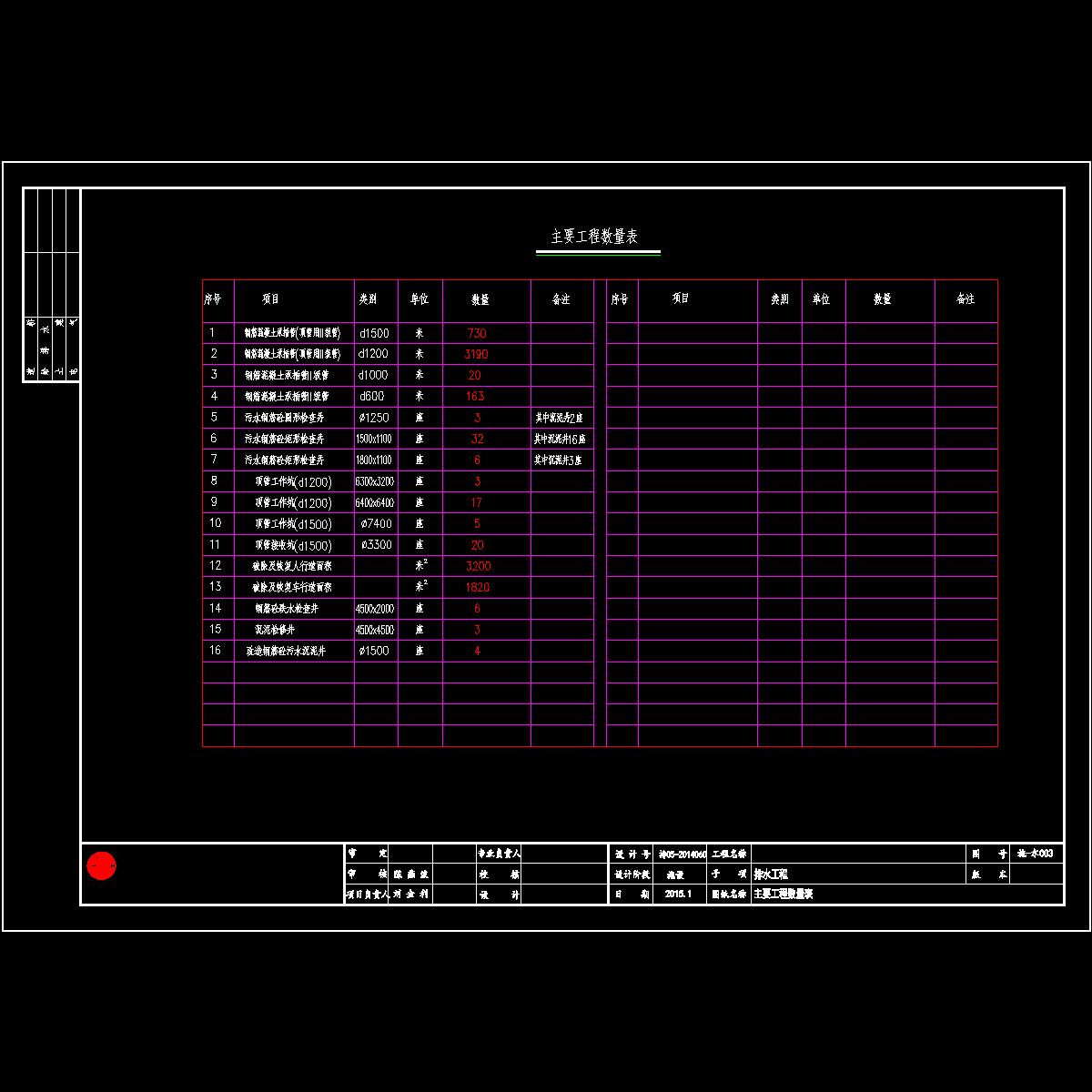

  • 03-主要工程数量表.dwg
    03-主要工程数量表.dwg

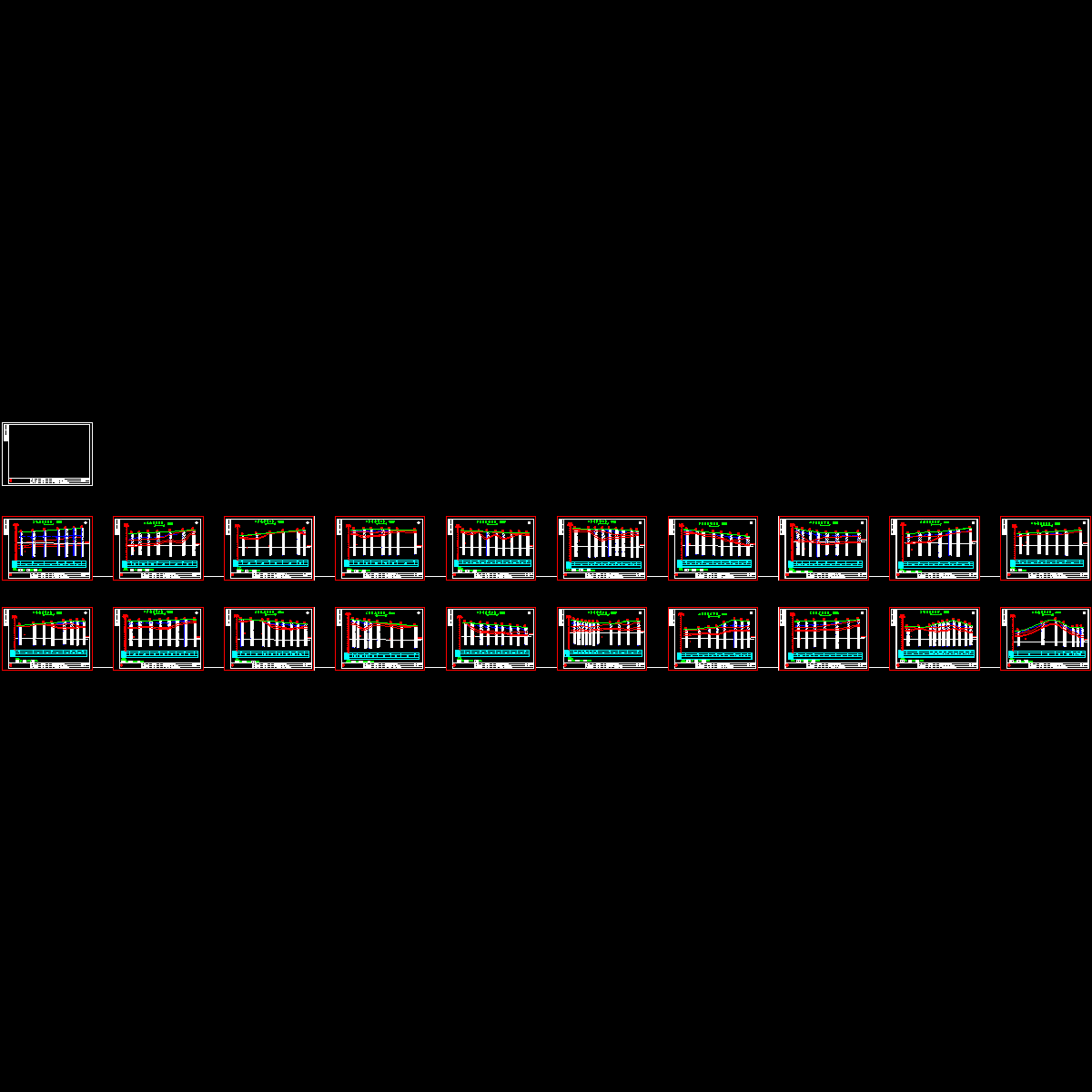

  • 06-地质纵坡面图.dwg
    06-地质纵坡面图.dwg

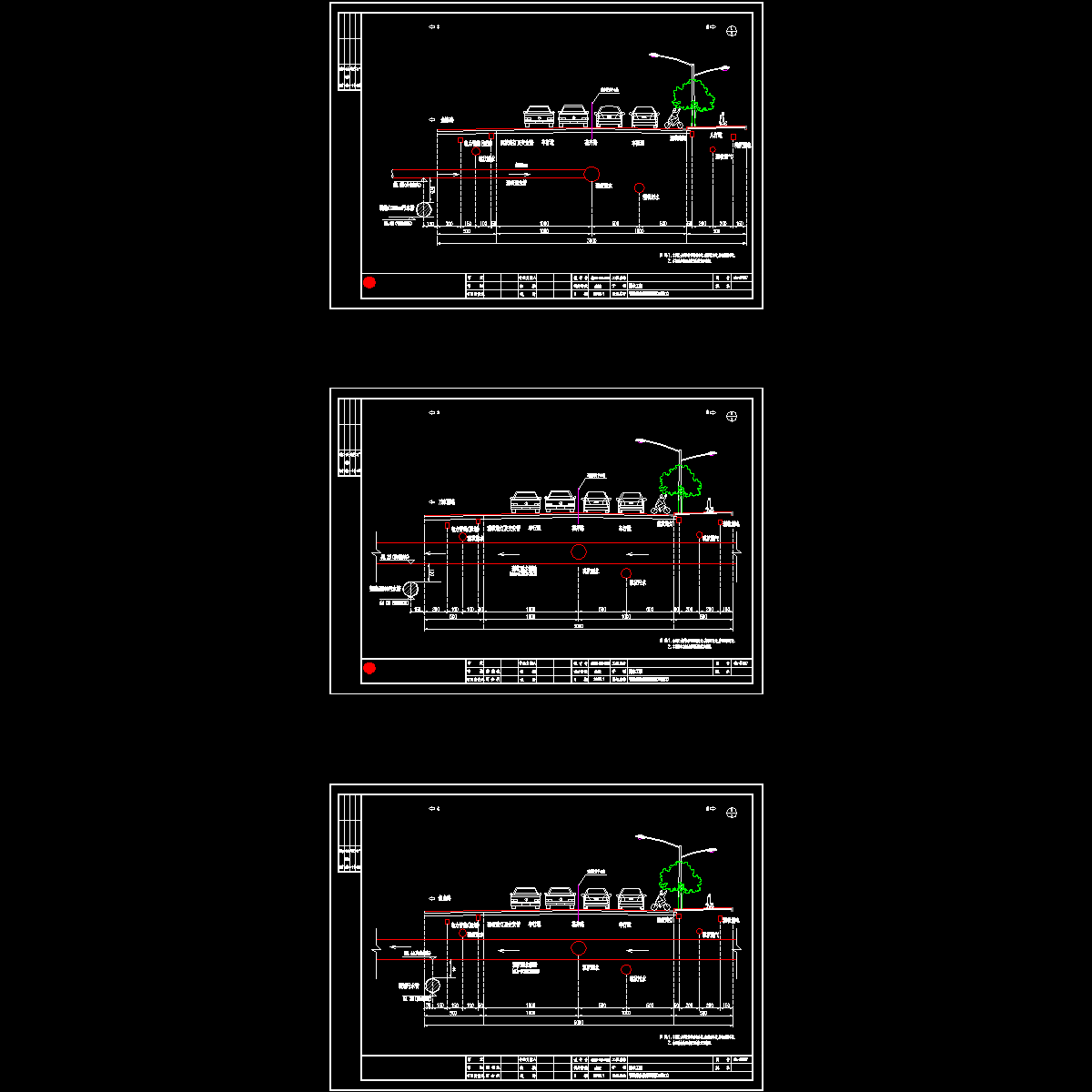

  • 07-管线综合横断面图.dwg
    07-管线综合横断面图.dwg
  • 08~10 车道下检查井加强设计详图 防坠网图.dwg
    08~10 车道下检查井加强设计详图 防坠网图.dwg
  • 11~12雨水箱涵截污大样图、排水管道过圭塘河箱涵示意图.dwg
    11~12雨水箱涵截污大样图、排水管道过圭塘河箱涵示意图.dwg
以上是部分截图,请下载附件后查看完整高清内容
