市政道路污水顶管专项施工方案（附CAD图纸）(基坑开挖)

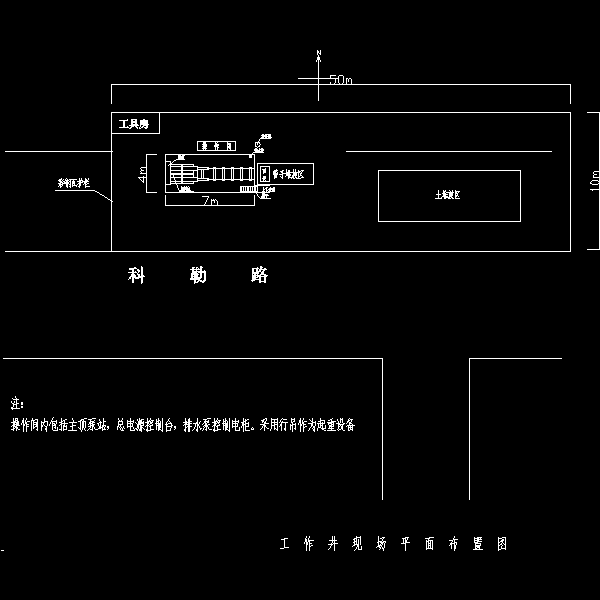

本标段污水管道工程污水管总长度约4300米，管径DN400~DN1200。该项目原地面高程386.3~393.8m间，污水管内底高程378.3~385.2m，基坑开挖6~8米深。该项目的顶管整体位于黄状土层中，同时管道整体位于慢车道下，对路面沉降要求严格。 　　顶管位于西侧慢车道上，管中心距路中心14.5米处，渠化段管中心距路中心17.0米处。 　　…… 　　基坑开挖流程： 　　准备工作─放线─基坑开挖3m-5m深─抄平放线、验线─支护─挖土─支护─观测─纠偏─支护─挖至设计标高。 　　设备安装流程： 　　基坑底基础及后靠背安置─ 安装导轨──设置承压壁──安装主顶设备──安置起重机械──安置土方运输设备──安放顶进机头。 　　顶进工艺流程： 　　井中心线测量放样──安装顶进机头与主顶装置──顶进管顶进，吊下一节管节──管节顶进──顶完第一节管，吊下一节管──管节拼装──顶力接近许用力──吊放中继环 ──同上继续再顶──出洞，顶管机与管节分离。 　　…… 　　共46页，编制于2012年。
