隧道工程超前长管棚专项施工方案(机械开挖)

附件详情

六、大管棚施工方法
1、钻机工作平台开挖

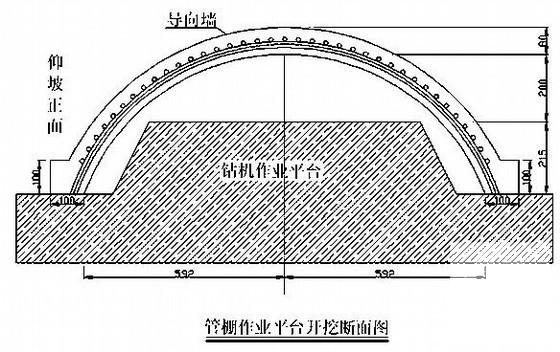

首先根据钻机自身高度确定台阶的开挖高度，由原地面自上而下挖台阶，仰坡面需竖直开挖，以便管棚导向墙施作。当挖至台阶底部时，形成管棚钻机施作平台。考虑钻机平台高度不能满足导向墙施作高度，需将开挖平台两侧以外的位置进行加深，具体开挖断面如下图所示。开挖方法主要采用机械开挖，人工用风镐配合，挖机、装载机装渣、汽车运输出渣…………
2、测量放线
我部技术人员首先复核线路中线、水平，根据线路中心线控制桩及高程控制点在仰坡面标识出隧道中心线及外拱顶标高，并根据暗洞开挖轮廓线在仰坡面画出外拱弧，做为导向墙立模的依据，根据导向墙的里程控制好导向墙内外模的高度，并预留相应的沉降量…………

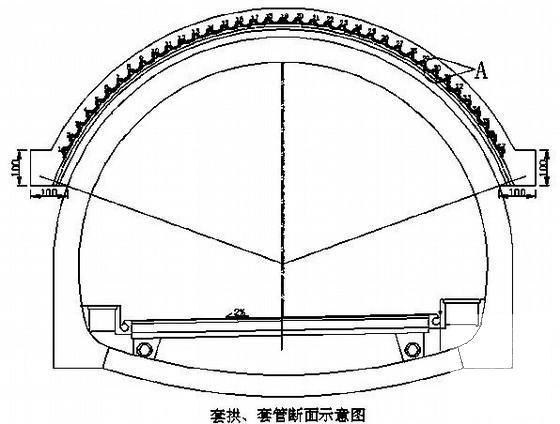

3、施作导向墙、安设导向管
（1）工字钢安装

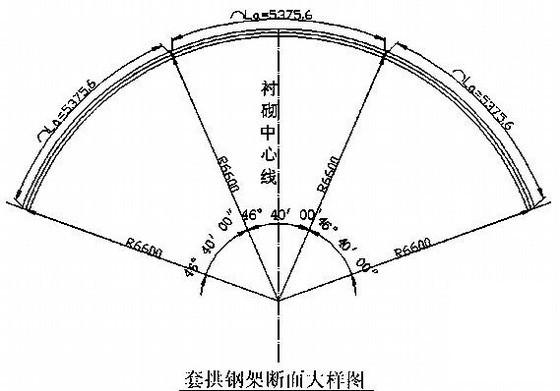

为保证管棚施工刚度，于导向墙内设2榀工18工字钢架，工字钢半径为6.6m，间距1m。每榀钢架分为三个单元，钢架必须保证每节的弧度与尺寸均符合设计要求，每节钢架两端均焊连接板，工字钢各单元通过连接板焊接羡并用螺栓连接牢靠，连接板应密贴，加工后进行试拼检查，每榀钢架每端共需4套螺栓、螺母。钢架安装时应严格按照设计中线及水平位置架设，安装尺寸允许偏差：横向和高程为0~+5cm，垂直度±2°。钢架的下端设在稳固的地层上，拱脚高度低于上部开挖底线以下15~20cm。在灌注混凝土时钢架应全部被混凝土覆盖，钢架保护层厚度不得小于40mm。钢架在加工完毕以后应在水泥地上试拼，钢架周边拼装允许偏差为±3cm，平面翘曲应小于2cm。2榀钢架间纵向采用Φ22钢筋按环向1m间距布置，并与钢架焊接牢固，钢架落底需置于稳固的基岩上，拱脚开挖超深时，加设钢板或混凝土垫块。安装工字钢时，应保证工字钢底部到内模顶面的距离达到21cm（即工字钢底部的混凝土保护层厚度）…………
（2）导向管埋设：
工字钢架架设完成后，进行导向管的埋设，导向管采用直径为127mm的无缝钢管（壁厚6mm）,导向管的长度是2.0m，环向间距根据管棚间距而定…………
为了防止导向管在灌注混凝土时发生位移，导向管按照设计要求焊接在工字钢架上。导向管中心线位置允许偏差9mm，尺寸允许偏差+10mm或0mm…………
安装导向管时，应严格控制导向管的环向间距及纵向位置。为满足设计要求，可先在工字钢架项面标定出导向管的位置，并按间距、方向角要求布置导向管，导向管纵向与线路方向需一致，外插角角度为2~3°,以免管棚钻机钻孔侵入洞身开挖断面。为避免混凝土浇注时砂浆进入并堵塞导向管，安装导向管时需与端模抵紧并采取措施使其牢牢固定在端模上…………
（3）模板安装：
导向管钢板之间通过螺栓连接，模板拼装示意图如下所示…………
为确保导向墙内模圆顺，导向墙端头模板采用5厘米厚木板安装，木板间连接采用加背撑方式进行加固，木模板与钢模板之间采用扒钉或钢钉连接牢固。在安装模板前应检查模板尺寸除顶面高程允许偏差±10mm，导向墙边缘位置允许偏差+10mm或0mm；模板平整度不得大于5mm，模板表面错台允许偏差2mm。模板安装需牢固可靠，模板与混凝土接触面需涂刷脱模剂…………
