长隧道工程进洞专项施工方案

附件详情

1.4、主要工程数量
隧道进出口洞口段主要工程量为开挖土石方11564方； 成洞面喷射砼489立方米，钢筋网3928公斤，Φ22砂浆锚杆10996公斤；洞门墙M7.5浆砌片石65立方米， M7.5片石回填1799立方米，碎石土回填4213立方米，三维网植草502平方米…………
4、洞口及边仰坡开挖方法
4.1、施工工序
隧道洞口场地狭小，施工条件较差，设计左右线洞口均为Ⅴ级浅埋围岩。属长短洞，开挖时应遵循长短洞开挖顺序…………
（1）左洞进洞口路堑开挖…………
（2）左洞进洞口路堑边坡防护及洞口边仰坡临时锚喷支护…………
（3）右洞进洞口路堑开挖…………
（4）左洞进洞口路堑边坡防护及洞口边仰坡临时锚喷支护…………
两隧道仰坡均较陡，临空面较小。洞口开挖原则：根据现场实际，结合设计要求，对洞口路堑及边仰坡开挖边坡要求如下：
（1）洞口土方的施工。首先清除地表草木植被等影响施工的地面植物…………
（2）按设计图纸的坡度进行施工测量，精确测设出边、仰坡开挖轮廓线…………
（3）履带式挖掘机进入施工场，并沿路修筑车辆通行的道路…………
（4）进行开挖作业。对坡积亚砂土、残坡积砂质粘性土等土质直接用挖掘机开挖，从坡顶开始自上而下进行刷坡，用装载机装土，汽车运输…………
（5）洞口石方开挖地段，采用密眼、少药光面爆破，以减小对洞口围岩的扰动…………
（6）清理坡面上的浮泥、虚碴，并修整坡面凹凸不平的地方…………
4.2、施工方法
1) 洞口开挖时先进行套拱位置掏槽开挖，预留核心土，施工套拱及管棚。洞口边、仰坡开挖施工时，按设计图放出中线和开挖边线采取放坡开挖，开挖时严格控制坡率一致，开挖后要及时进行防护工程施工，并结合护面墙、拱形骨架护坡、植草护坡等支护措施。清除开挖面上的松碴以及其它杂物，自上而下采用挖掘机配合人工进行开挖，严禁上下垂直作业，自卸汽车运碴至弃碴场。为了确保边坡的平顺和稳定，尽量避免超、欠挖和对边坡的过大扰动，如需爆破开挖，采用控制爆破，严格控制爆破参数…………
2)隧道洞顶地表沉降在隧道边仰坡尚未开挖前开始布置进行，这样可以获得开挖过程中全位移曲线，地表沉降监测采用水平仪配合水平尺进行，测点和拱顶下沉量测布置在同一断面上…………
4.4、边仰坡石方爆破方案
（1） 施工工艺 流程
爆破设计→测量放样布眼→钻眼→装药→设置防护→爆破→清除危石→挖运→整修成型…………
（2）爆破设计

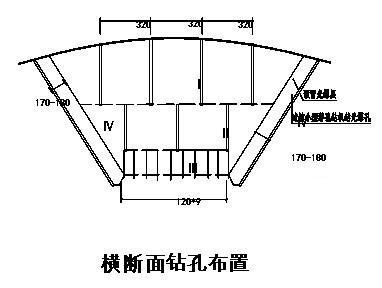

石方开挖采用梯段松动控制爆破施工，小型潜孔钻机配合风动凿岩机钻孔，坡面预留光爆层…………

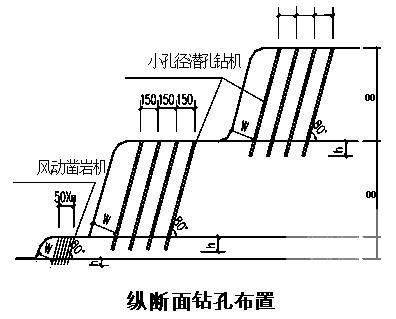

1）深挖地段，石方面积较大、挖方较深且数量集中，主要采用小型潜孔钻机钻孔，实施梯段式深孔微差松动控制爆破。小型潜孔钻机钻孔爆破参数见《小型潜孔钻机钻孔爆破参数表》…………
2）对于其余地段挖深较浅和方量不大的边坡、路基面修整采用风动凿岩机钻眼，浅孔微差松动控制爆破。风动凿岩机钻孔爆破参数见《风动凿岩机钻孔爆破参数表》…………
共24页
