市政道路边坡支护及人行道恢复工程施工大样图cad

该附件为: 市政道路边坡挡墙支护及人行道恢复工程施工图cad ,格式为dwg word,包含:审查意见回复 设计说明 施工图 送审表 计算书,节点清晰,同类工程可下载参考。
一、项目概要:
  1. 边坡总长度约74.8m,为挖方土质边坡,岩性为素填土及含碎块石粉质粘土,直立开挖高度3.3~17.6m,拟对该段边坡采用桩板挡墙进行支挡处理。
  2. 该资料边坡高度较大,坡顶为市政道路,破坏后果很严重,安全等级按一级考虑。
  3. 边坡支挡结构均为永久性支护设计, 支挡结构设计使用有效年限为50年。
  4. 各桩之间采用挡土板相连。
  5. 支挡桩之间设置挡土板,厚度300mm,双层双向配筋,横向钢筋12@150,纵向钢筋12@200。边坡坡横向间隔一定距离设置伸缩缝,伸缩缝设于两桩挡土桩正中,缝宽50mm,沥青麻丝嵌缝,其挡土板为悬挑板,厚度0.35m,钢筋双层双向配筋,横向钢筋16@150,纵向钢筋12@200。桩主筋保护层厚度有护壁段为50mm,无护壁段为70mm,顶梁主筋保护层厚度30mm,挡土板主筋保护层20mm。
二、编制依据:
  1. 《建筑边坡工程技术规范》GB50330-近代
  2. 《混凝土结构设计规范》GB50010-近代(修订版)
  3. 《建筑抗震设计规范》GB50011-近代(版)
  4. 《室外排水设计规范》GB50014-近代(版)
  5. 地质灾害 防治工程设计标准》DBJ50/T-029-2019
  6. 《建筑边坡工程施工质量验收标准》GB/T 51351-2019
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 支护桩与内侧拟建建筑位置关系图
    支护桩与内侧拟建建筑位置关系图
  • 排水沟大样图
    排水沟大样图
  • 人行道栏杆构造图
    人行道栏杆构造图

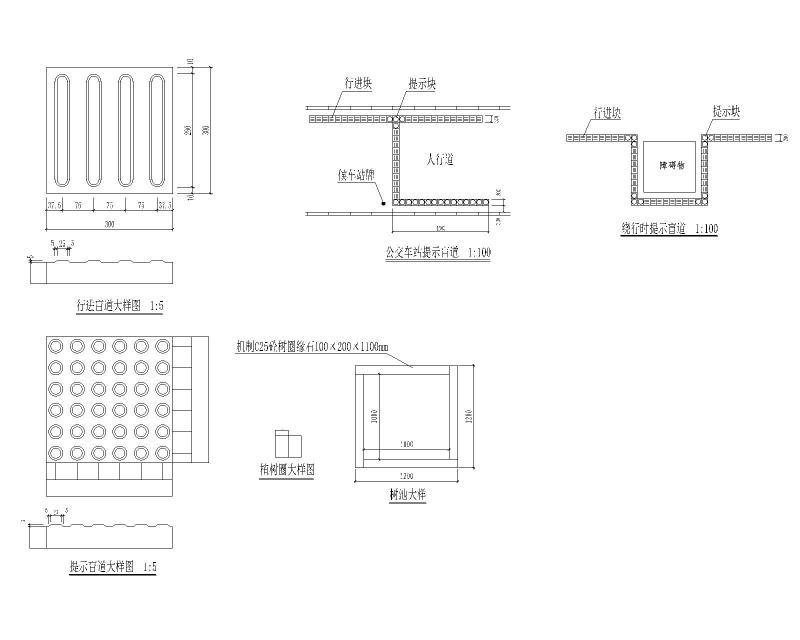

  • 人行盲道大样图
    人行盲道大样图

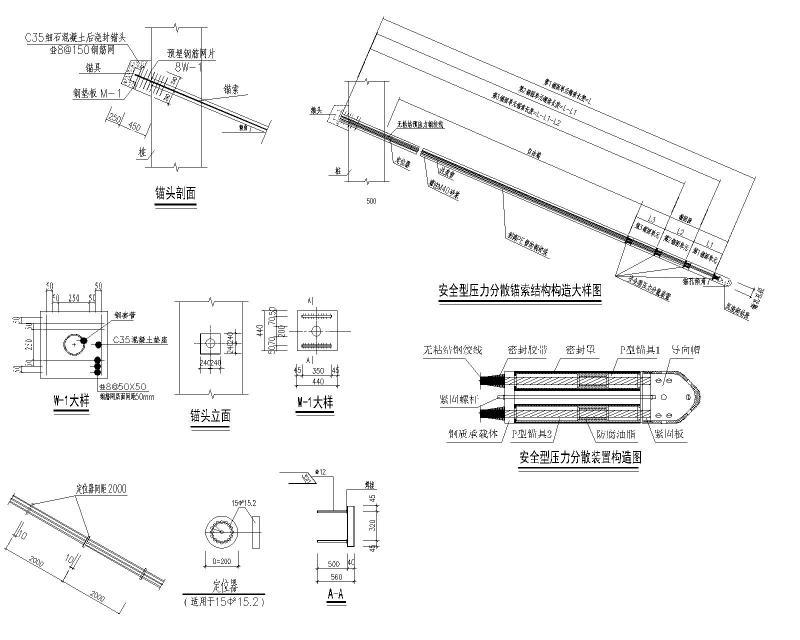

  • 预应力锚索大样图
    预应力锚索大样图
  • 支护桩配筋图
    支护桩配筋图
以上是部分截图,请下载附件后查看完整高清内容
