大型企业室内给排水管道节点做法详解（图纸文并茂）

附件详情

• 1总说明
• 1.1适用范围
• 1.2管材选择
• 1.3管道连接2
• 1.4给水管道布置及敷设
• 1.5室内排水系统安装
• 1.6施工及验收注意事项

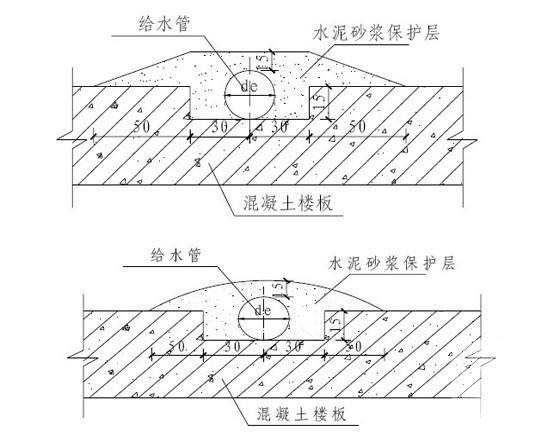

• 2.1给水暗装管道沟槽施工大样图

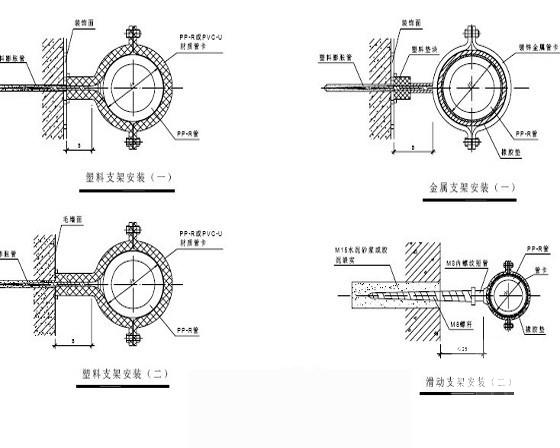

• 2.2管道支架自由臂安装大样
• 2.3给水管道穿越楼板及墙大样图
• 2.4给水管线穿越基础施工大样11
• 2.5给水管道穿越沉降缝抗震缝、伸缩缝大样图
• 2.6给水管道穿越外墙的标准做法

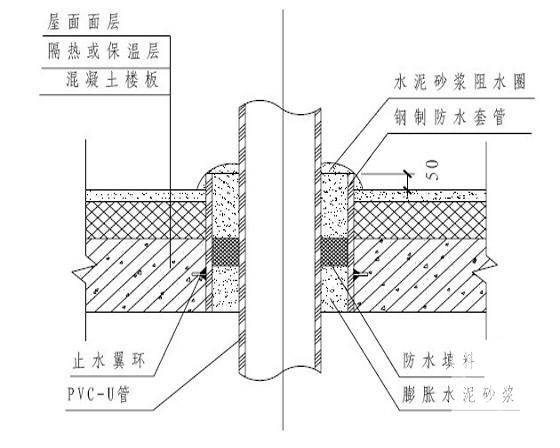

• 2.7排水管道穿越楼板、屋面、地下室外墙或基础大样图
• 2.8成品管支架大样图5
• 2.9热水器进进出水管安装大样图
• 2.10水表安装大样图
• 2.11卫生间设计大样图
• 2.12室内给水隐蔽管线标识做法

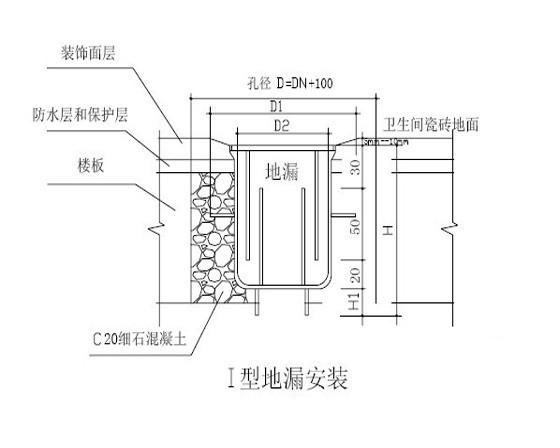

• 2.13地漏安装节点大样图
• 2.14成品排水检查口装饰盒图片
