项目概要：起讫里程为DK36+772.769～DK36+926.169，全长153.2米，中心桩号为DK36+849.469，连续梁对应桥墩编号为119#～122#，主墩120#与121#下跨XX省道，与其交角为76度，省道正宽43.5米，沥青路面，双向10车道，中间有分隔带，两侧有绿化草坪。梁跨下公路路面标高5.02米，连续梁中跨跨中梁底距沿江路面高约7.77米。省道车流量大，对连续梁施工造成一定影响。
......
连续箱梁采用挂篮悬臂浇筑法施工，结合设计型式和挂篮安装要求，0#块采用支架现浇，其余各块段采用挂篮悬浇。连续梁施工工艺流程：墩身竣工、中线测试、安装永久、临时支座、现浇0#块、墩梁临时固结、挂篮安装、调试、就位、1#段钢筋安装，混凝土灌注，养护，张拉、挂篮前移就位、梁段悬灌循环施工、边跨合龙段施工、解除墩临时固结，完成体系转换、中跨合龙段施工、体系转换完成。
......
共计51页，。

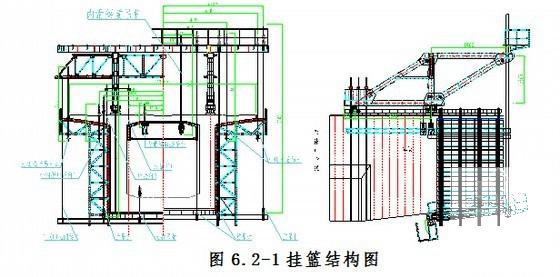

挂篮的构造

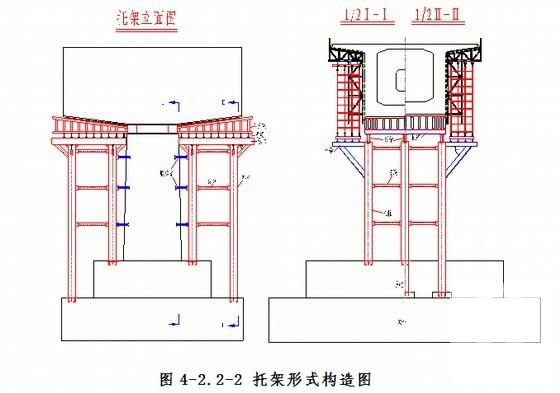

托架形式构造图

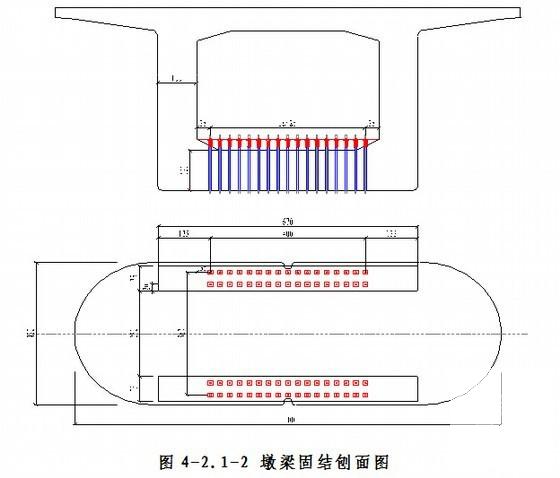

墩梁固结刨面图

墩梁固结侧面图

连续梁施工工艺流程
