2层室内滑雪馆给排水消防CAD施工图纸

附件详情

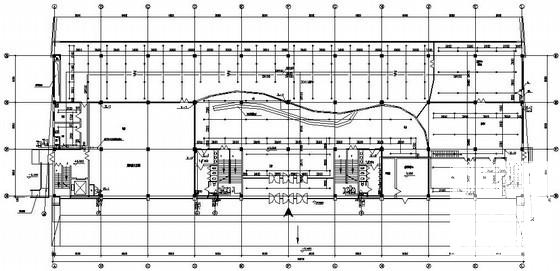

  • 服务区地下层~二层给排水消防平面
  • 服务区屋面给排水消防平面
  • 卫生间大样
  • 洗浴中心大样
  • 洗浴中心给水系统图
  • 洗浴中心排水系统图
  • 污水系统图
  • 冷热水及中水系统图
  • 压力雨水排水系统图
  • 消防及自动喷洒系统图
  • 锅炉房图例及设备表
  • 锅炉房大样
  • 锅炉房剖面图
  • 锅炉房系统图
  • 池体功能器平面布置及标高图
  • 洗浴中心池体管线 平面布置图
  • 洗浴中心机房设备平面布置图
  • 洗浴中心机房管线平面布置图
  • 洗浴中心桑拿房湿蒸房
  • 洗浴中心功能器节点大样图
  • 洗浴中心工艺流程图

附件详情

本稿件为室内滑雪馆给排水消防施工图纸,该工程为地下一层、地上二层,建筑面积为28691.5平米,建筑高度为54.36m的室内滑雪场,属二类公共建筑,耐火等级为二级。
设计范围:该项目有生活给水、热水系统、中水系统、排水系统、屋面雨水压力排水系统、消火栓给水系统、自动喷水(水喷雾)灭火系统和灭火器装置。
,共28张图纸。

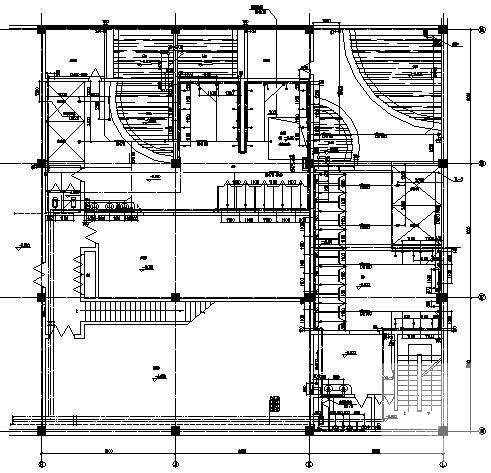

洗浴中心给排水大样

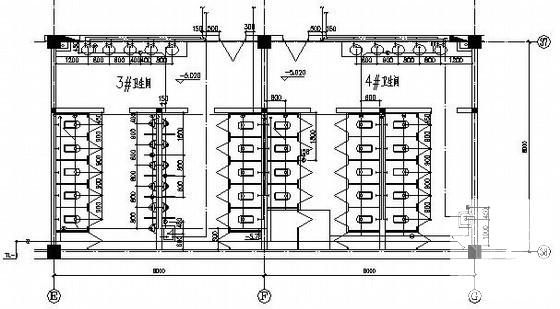

卫生间大样

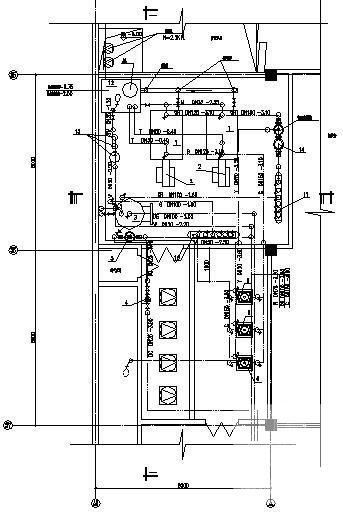

锅炉房管道平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 2层室内滑雪馆给排水消防CAD施工图纸 - 1
    第 1 张图
  • 2层室内滑雪馆给排水消防CAD施工图纸 - 2
    第 2 张图
  • 2层室内滑雪馆给排水消防CAD施工图纸 - 3
    第 3 张图
  • 2层室内滑雪馆给排水消防CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
